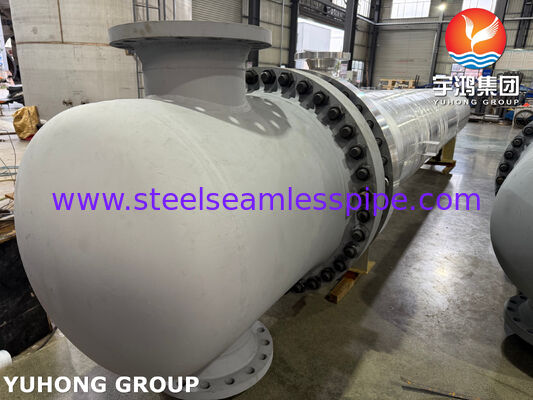

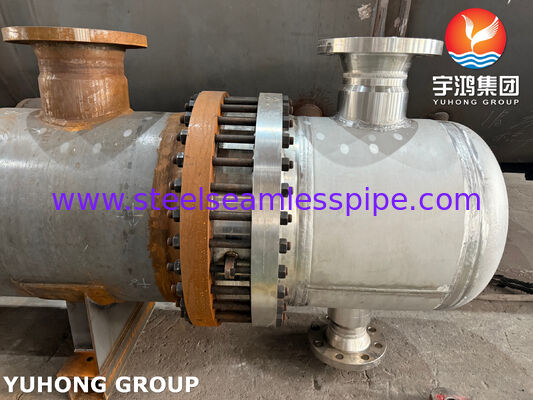

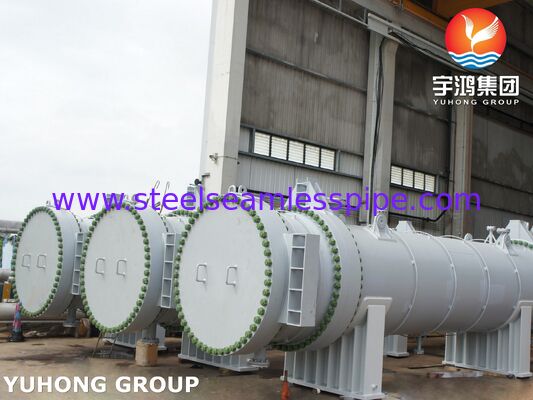

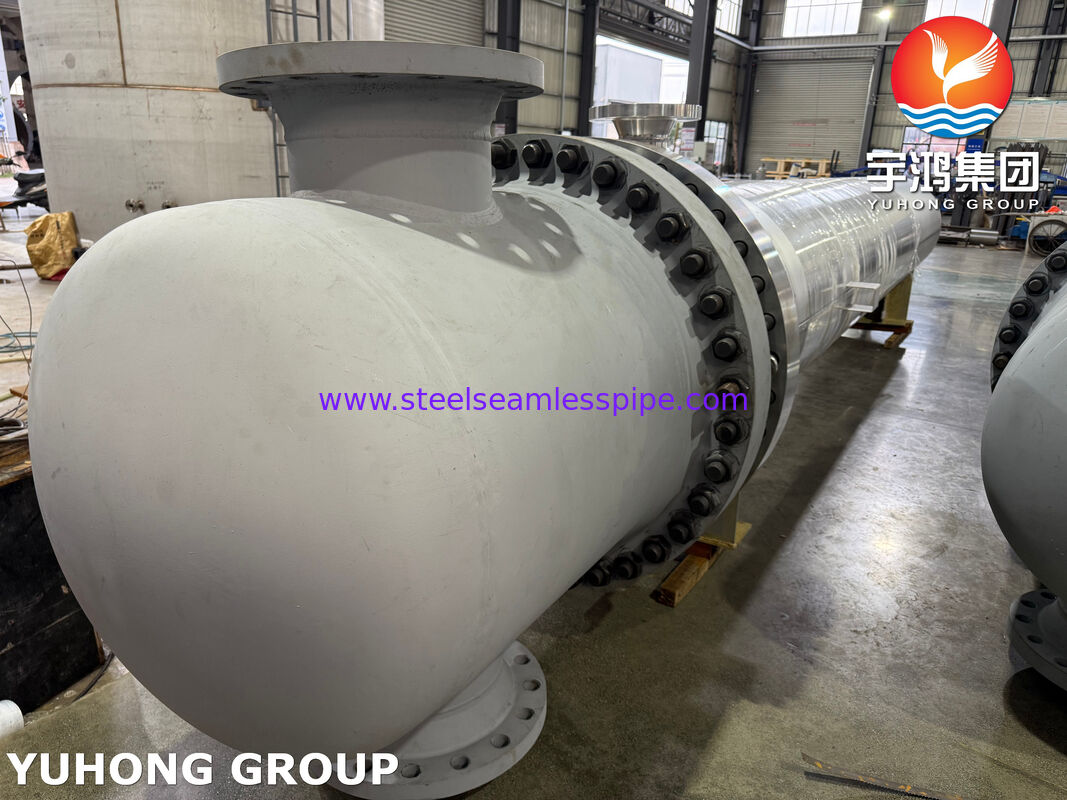

Échangeur de chaleur à tête flottante de type AES.
Groupe Yuhong Holding: Ingénierie des équipements de traitement lourds
Yuhong Holding Group Co., Ltd. conçoit et fabrique des systèmes thermiques et sous pression certifiés pour les industries mondiales.Échangeurs de chaleur à coque et à tubes selon le code ASME(y compris les têtes flottantes, les feuilles de tubes fixes et les tubes en U),récipients sous pression et refroidisseurs d'airNous sommes aussi une source fiable de précisionles tubes de remplacement, les tubes échangeurs de chaleur, les tubes à nageoires et tous les composants auxiliaires.
Résumé du produit: L'échangeur de tête flottante AES maintenable et robuste
Le...Échangeur de chaleur à tête flottante AESIl représente une solution optimale pour les processus exigeants où le stress thermique, le nettoyage fréquent ou les milieux corrosifs sont les préoccupations principales.Certifié ASME U Stampl'unité est construite avecTubes en acier inoxydable TP316L, offrant un mélange de résistance à la corrosion supérieure, d'intégrité mécanique et de fonctionnalité inégalée pour une efficacité opérationnelle à long terme.
Configuration de la conception et composants clés
| Assemblée générale |
Spécification standard / Matériau typique |
Fonction et conception |
| Résistant à l'humidité |
Pour les tubes: ASME SB213 TP316L |
L'élément de transfert de chaleur TP316L fournit une résistance accrue à la crevaison. |
| Assemblage à tête flottante |
Couvercle: SA182 F316L / joint étanche |
Permet à la feuille de tube et au faisceau de s'étendre / se contracter indépendamment de la coque, éliminant ainsi le stress thermique. |
| Couverture Shell & Shell |
La norme ASME SA516 Gr. 70 ou SA240 316L |
Le couvercle arrière est amovible pour accéder à la tête flottante et tirer le faisceau. |
| Feuille de tuyauterie fixe et canal |
Les produits de base doivent être présentés dans un emballage de qualité supérieure.70 |
Fournit l'entrée/sortie de fluide fixe du côté du tube et permet une inspection facile des extrémités du tube sans enlever le faisceau. |
| Système de déviation |
SA516 Gr.70 ou SA240 316L |
Configurable (segmental, double segmental) pour optimiser la vitesse de débit du côté de la coque, le transfert de chaleur et le support du tube. |
Concentration technique: pourquoi choisir une tête flottante?
Comment lutter contre l'expansion thermique
Lorsqu'une grande différence de température (généralement > 50°C) existe entre les fluides du côté de la coque et du côté du tube, les composants métalliques s'étendent différemment.La conception de la tête flottante absorbe cette différence à travers ses composants mobiles internes, évitant les contraintes thermiques destructives que les échangeurs de chaleur fixes à feuille de tube ne peuvent atteindre en toute sécurité.
Maintenance et inspection simplifiées
Le faisceau de tubes peut être complètement retiré, exposant complètement toutes les surfaces du tube et l'intérieur de la coque, facilitant le nettoyage mécanique, les essais non destructifs (NDT),ou blocage/remplacement individuel du tubeCeci est crucial pour les processus sujets à l'échelle ou nécessitant une vérification régulière de l'intégrité.
Gestion des différences de température et de pression
Cette conception est généralement adaptée à des plages de pression et de température de conception plus élevées, offrant aux ingénieurs de processus une plus grande flexibilité opérationnelle.
Principaux avantages et services sur mesure
- Assurance de la conformité ASME:De l'examen de la conception et de l'approvisionnement en matériaux à l'inspection finale et au tamponage, l'ensemble du processus est conforme au code ASME pour les chaudières et les récipients sous pression,assurer la conformité et la documentation de sécurité acceptées pour les projets dans le monde entier.
- Compatibilité des matériaux et des procédés:Nous pouvons vous recommander la compatibilité des matériaux la plus économique en fonction de vos fluides de procédé spécifiques (par exemple, contenant du chlorure, des milieux acides), en optimisant de l'assemblage des tubes à la coque.
- Cycle de fonctionnement prolongé:La combinaison de conception facile à entretenir et de matériaux résistants à la corrosion réduit considérablement les temps d'arrêt imprévus et réduit le coût total de possession (TCO) sur l'ensemble de son cycle de vie.
- Une large gamme d'applications:Particulièrement adapté à l'industrie du raffinage (par exemple, échangeur thermique de pétrole brut), aux systèmes de réaction chimique, au refroidissement par huile lubrifiante et à tout service sujet aux impuretés nécessitant un nettoyage régulier.
