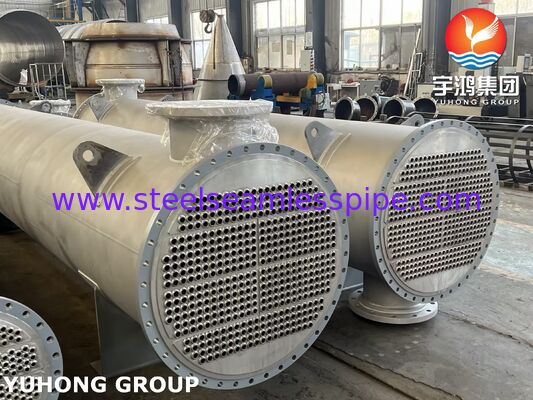

Échangeur de chaleur en acier inoxydable

Échangeur de chaleur en acier inoxydable

C'est quoi un paquet de tubes?

Un faisceau de tubes est le noyau, l'assemblage interne d'un échangeur de chaleur en coque et en tube.

Un ensemble de tubes typique se compose des composants clés suivants, tous regroupés:

1Tubes: Des centaines de tubes de petit diamètre (souvent en cuivre, en acier inoxydable ou en titane) à travers lesquels un fluide coule.

2Les tubes sont fermement fixés dans des trous dans ces feuilles (par soudage, laminage ou expansion) pour empêcher les deux fluides de se mélanger.

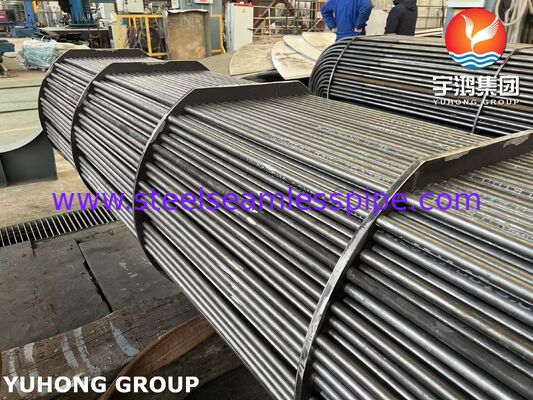

3Les baffles sont une série de plaques placées le long du faisceau.

Soutenir les tubes: empêcher leur relâchement et leur vibration.

Fluide direct: ils forcent le fluide du côté de la coque (le fluide circulant autour de l'extérieur des tubes) à prendre un chemin enroulé et en flux croisé à travers les tubes,qui augmente l'efficacité de la turbulence et du transfert de chaleur.

4. Distributeurs et tiges: Longues tiges qui maintiennent les déflecteurs et les feuilles de tubes en alignement précis.

L'utilisation principale d'un faisceau de tubes est pour un échange de chaleur efficace et à grande échelle entre deux fluides tout en les gardant physiquement séparés.Ceci est essentiel dans d' innombrables processus industriels.

Comment cela fonctionne:

Un fluide (souvent celui qui doit être refroidi) circule à travers les tubes, l'autre fluide (souvent de l'eau ou de la vapeur de refroidissement) circule sur le côté de la coque, à l'extérieur des tubes.Transfert de chaleur à travers les parois du tube du fluide plus chaud au fluide plus froid.

Principales applications et industries

Les faisceaux de tubes sont omniprésents dans les industries où il est nécessaire de chauffer ou de refroidir les fluides de processus:

1Génération d'énergie:

Condensateurs de surface: condensation de la vapeur sortant d'une turbine vers l'eau (condensat) à l'aide d'eau de refroidissement.

Chauffe-eau d'alimentation: chaudière qui préchauffe l'alimentation à l'aide de vapeur extraite des turbines.

2- raffinage du pétrole et pétrochimique:

Distillation du pétrole brut: chauffage du pétrole brut avant son entrée dans une colonne de distillation.

Refroidissement des produits: refroidissement des produits raffinés tels que l'essence, le diesel, etc.

Réchauffeurs et condensateurs: pour les colonnes de distillation et les réacteurs chimiques.

3Traitement chimique:

Contrôle de la température pour les réactions chimiques, la récupération des solvants et le chauffage/refroidissement du flux de processus.

4. climatisation et réfrigération:

Chillers: Grands chillers à eau destinés au refroidissement urbain ou aux procédés industriels.

Systèmes de chauffage et d'eau chaude.

5- Industrie maritime:

Refroidisseurs: Pour l'eau du capot du moteur, l'huile de lubrification et les systèmes de vapeur sur les navires.

6Autres industries: pharmaceutique

TaillePortée:

Finition finale

Solution recuit et mariné/brillant recuit.

Type de tubes:

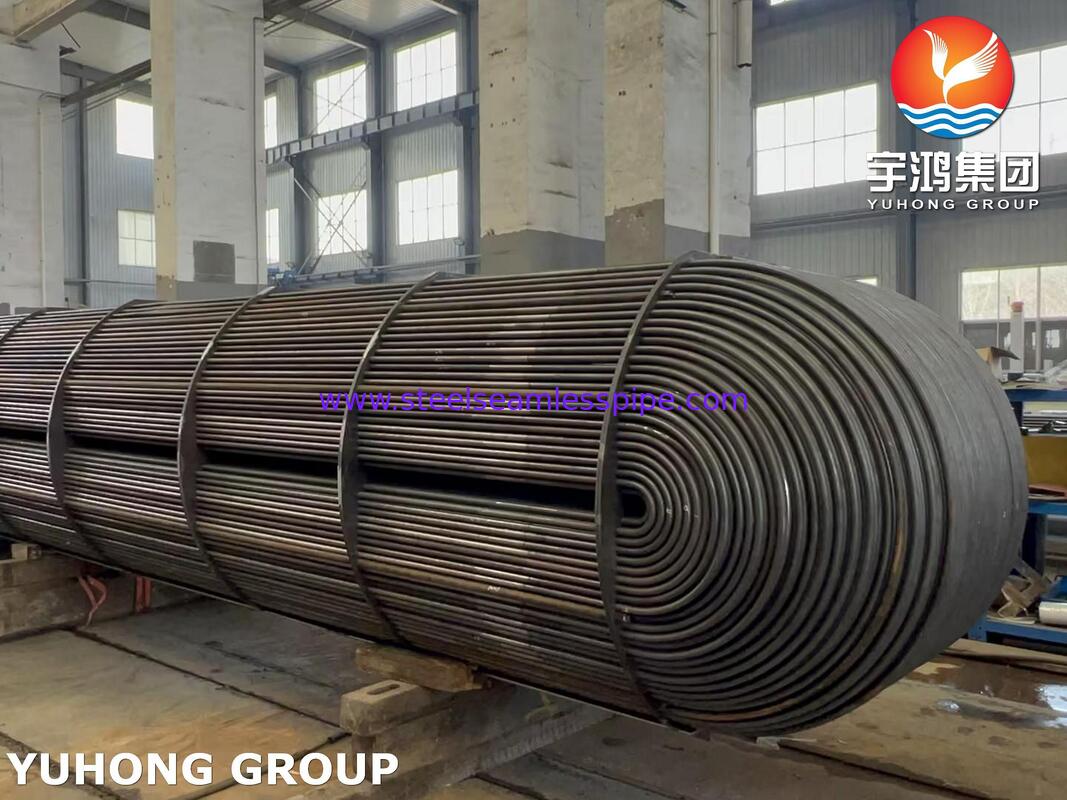

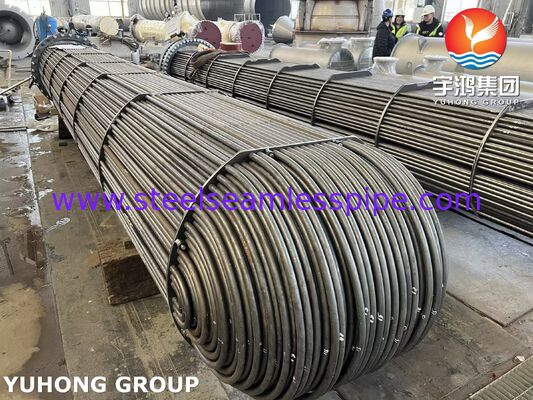

U-Bend et droit.

Parmi les tests de qualité que nous effectuons, on peut citer:

Tests complémentaires:Outre les essais mentionnés ci-dessus, nous effectuons également des essais complémentaires sur les produits fabriqués.
