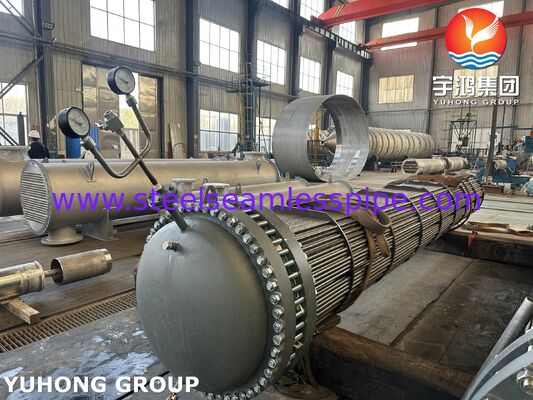

ASME SA179 Tubes en forme de U Boîte de tubes d'échangeur de chaleur comprenant une feuille de tubes ASME SA516 Gr70N pour le transfert de chaleur industriel

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	TEMA, ASME
Numéro de modèle:	ASME SA179, ASME SA516 Gr.70N

Conditions de paiement et expédition:

Quantité de commande min:	1 ENSEMBLE
Prix:	Négociable
Détails d'emballage:	Boîtier de pli-wooden / boîtier en fer / faisceau avec capuchon en plastique
Délai de livraison:	30-150 jours
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	15 réglés par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (321)

Tube sans couture d'acier inoxydable (308)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (36)

Tubes à aiguille (146)

Tubes à nageoires (685)

échangeur de chaleur (22)

tube d'échangeur de chaleur (452)

Résistance à l'échangeur de chaleur (46)

Plaque tubulaire pour échangeur de chaleur (122)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (9)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (58)

Tube soudé d'acier inoxydable (123)

Tuyau d'alliage de nickel (270)

Tube d'alliage de nickel (93)

Tube d'alliage de cuivre (245)

Tube d'acier allié (206)

Tube titanique (17)

tube recuit lumineux (164)

Tube de chaudière (151)

montage en acier (838)

Bride en acier (627)

Autres (404)

Pièces de revêtement (8)

Description de produit détaillée

Mettre en évidence:

Échangeur de chaleur en tubes en U

Pour les appareils de traitement de la chaleur

la norme ASME SA516

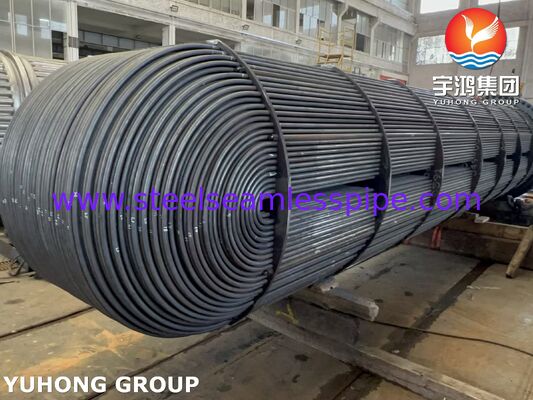

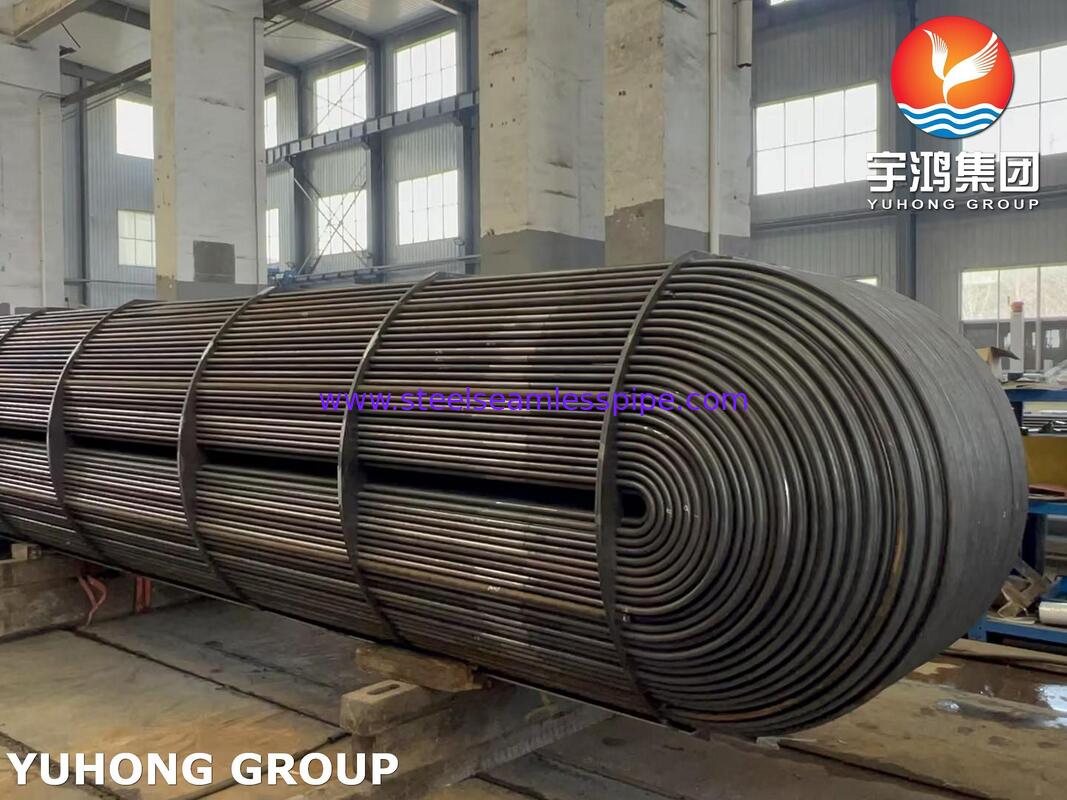

Tuyaux de tuyaux de transformation de chaleur en tubes en U ASME SA179 et en réseau de tuyaux ASME SA516 Gr.70N

Description technique du groupe de tuyaux d'échangeur de chaleur

Réseau de tuyaux à échangeur de chaleur ASME SA179 Gr.70N- il s'agit du nœud clé de l'échangeur thermique en tubes de peau, destiné à un échange thermique efficace et fiable dans des conditions de haute pression et de température.Cette structure est spécialement conçue pour compenser l' expansion thermique., ce qui empêche les tensions et augmente la durée de vie de l'appareil.

Détails du faisceau de tuyaux: Composition chimique et propriétés mécaniques des tuyaux ASME SA179

Les tubes sont fabriqués par la méthode suivante:Prélèvements à froid (deformés à froid)deacier à faible teneur en carboneCe système assure une grande précision des dimensions, une bonne qualité de la surface interne et d'excellentes caractéristiques de transmission thermique.

La composition chimique

Élément	Contenu, %
Le carbone (C)	0.06 contre 0.18
Margaнец (Mn)	0.27 contre 0.63
Phosphore (P), au maximum.	0.035
Je vous en prie.	0.035

Propriétés mécaniques

- Je ne sais pas.	Le besoin
Limites de résistance, min.	325 MPa
La limite de fréquence, min.	180 MPa
Je ne sais pas.	35%
La résistance à Rockwell, max.	72 HRB

Tailles réparties des tubes en U ASME SA179

La norme couvre une large gamme de types et de tailles.

Remarque: Les dimensions et les configurations spécifiques (radius de courbure, longueur des sections droites) sont convenues avec le client.

Le diamètre extérieur (mm)	Le diamètre extérieur	Épaisseur des murs (minimale, mm)
6.35 à 19.05	Un quart de pouce. Un quart de pouce.	0.71 contre 1.65
25.4	1 pouce	1.65 à 2.11
31.75 à 50.8	1 1/4 " - 2 "	2.11 à 2.77
63.5 à 76.2	2 1/2 " - 3 "	2.77 à 3.40

Normes, matériaux et essais requis pour les composants

Components	Norme applicable	Matériel
Pièces d'échangeur de chaleur	Pour l'application de la présente norme, les États membres doivent fournir aux autorités compétentes les informations suivantes:	Acier à déformation à froid sans soudure à faible teneur en carbone
Réseau de tuyaux	La norme ASME SA516 / SA516M, catégorie 70N	Acier au carbone pour récipients sous pression à température moyenne et basse,Modification "N"

Principaux domaines d'application

Industrie pétrolière et chimique (pièces, réacteurs, réfrigérateurs)
Énergie (équipement d'échange de chaleur, turbine)
Industrie de la réfrigération et de la climatisation
La construction
Production d'engrais et autres procédés technologiques nécessitant un échange thermique fiable
