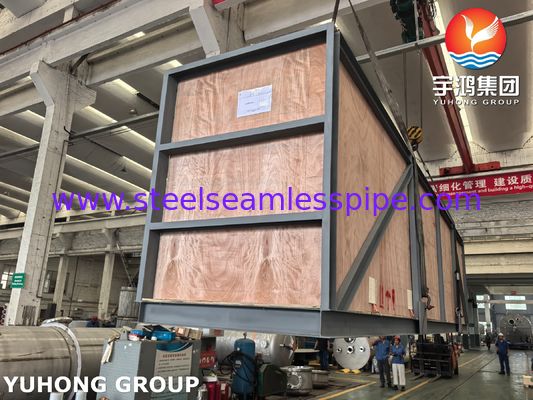

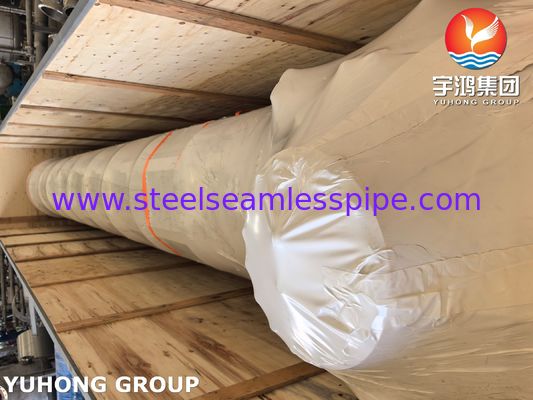

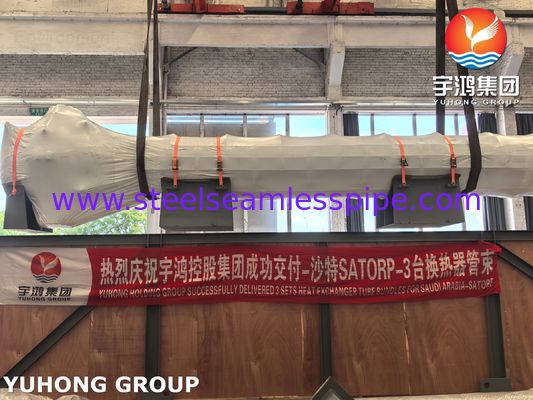

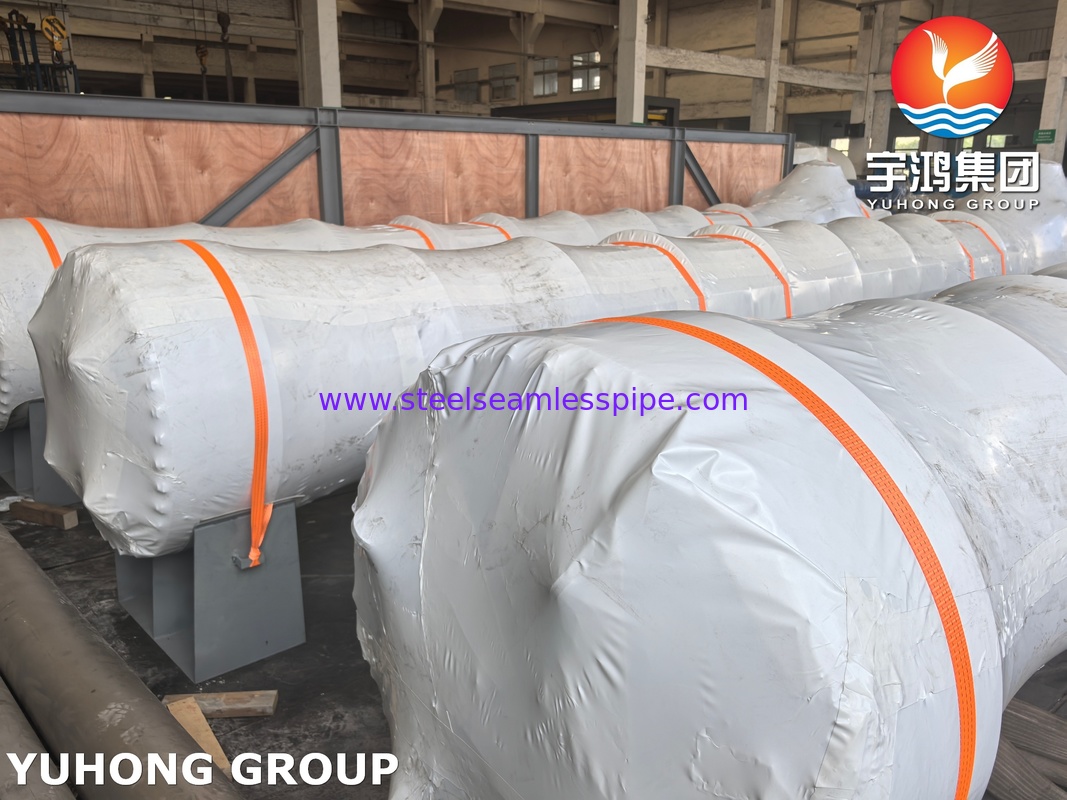

Faisceau tubulaire d'échangeur de chaleur pour raffinerie, estampillé U, avec déflecteur de plaque tubulaire

1Les tubes sont les principales surfaces de transfert de chaleur.

Droits ou en U (tubes en U): Les tubes droits sont fixés aux deux extrémités, tandis que les tubes en U permettent une expansion thermique.

Fabriqué à partir de différents matériaux: cuivre, laiton, acier inoxydable, titane ou acier au carbone, choisis en fonction de la corrosion, de la pression et de la température du fluide.

Différentes tailles et épaisseurs: spécifiées par la surface de transfert de chaleur et le confinement de pression requis.

Aines: Parfois, elles ont des nageoires externes pour augmenter la surface pour un meilleur transfert de chaleur.

2Les feuilles de tubes sont des plaques métalliques épaisses et rondes avec des trous perforés avec précision.agit comme une limite de pression, séparant le fluide du côté de la coque du fluide du côté du tube.

3. Baffles: ce sont des plaques placées à l'intérieur de la coque, le long de la longueur du faisceau de tubes.

Soutenir les tubes: empêcher les tubes de fléchir et de vibrer excessivement, ce qui peut entraîner une défaillance.

Flux direct du côté de la coquille: Ils forcent le fluide du côté de la coquille à circuler à travers le faisceau de tubes dans un motif en zigzag, au lieu de prendre un chemin droit et court.Ce flux croisé augmente considérablement l'efficacité du transfert de chaleur en créant plus de turbulences.

4- Tie Rods et Spacers: ceux-ci sont utilisés pour maintenir les baffles dans leur position correcte le long de la longueur du faisceau.

5- Canaux/caps d'extrémité: ils sont fixés aux feuilles du tube et dirigent le fluide du côté du tube vers et hors du tube.
