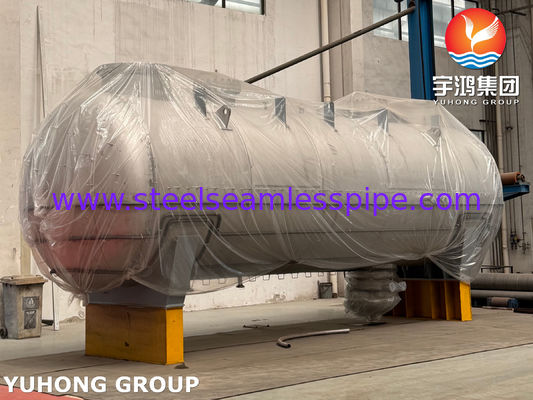

Échangeur de chaleur à tubes U-BEND certifié par TEMA pour raffineries U-STAMP

Principales caractéristiques de l'échangeur de chaleur tubulaire :

Calandre : Le grand récipient extérieur qui contient un fluide (le "fluide côté calandre").

Tubes en U : Un faisceau de tubes pliés en forme de U. Un second fluide (le "fluide côté tube") circule à travers ceux-ci.

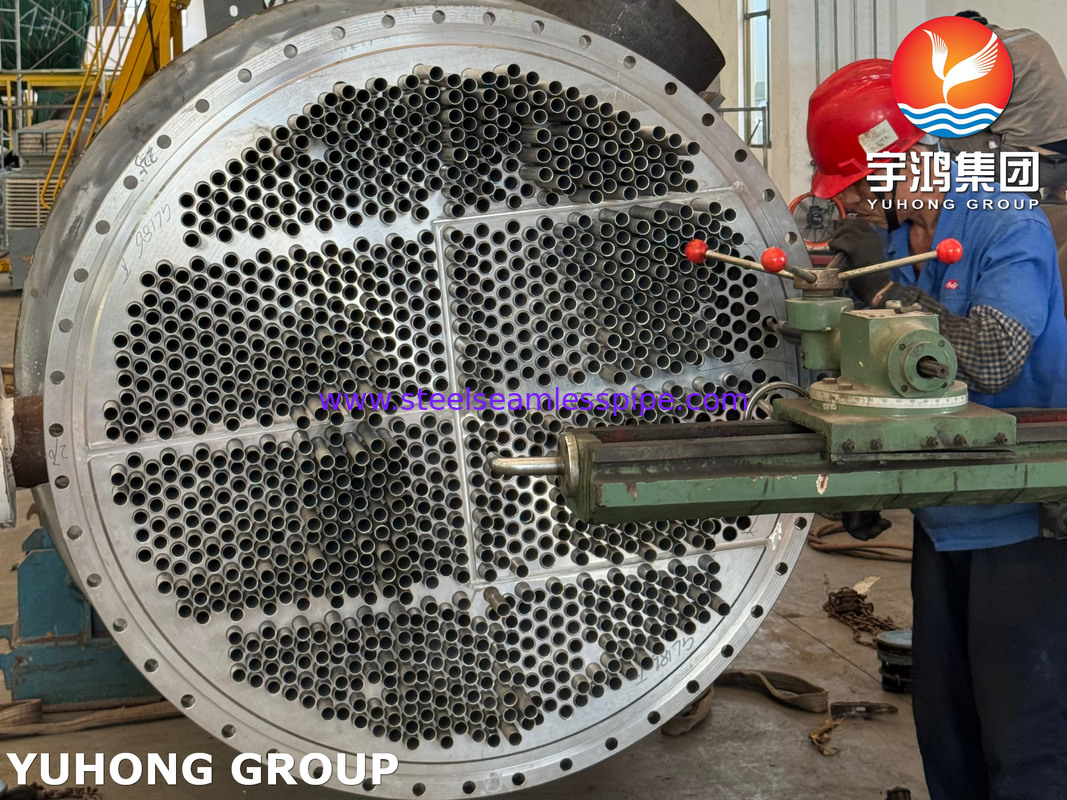

Plaque tubulaire : Une seule plaque métallique épaisse percée d'un motif précis de trous. Les deux jambes d'entrée et de sortie des tubes en U sont fixées à cette même plaque tubulaire.

Canal/Tête fixe : La chambre à l'avant où le fluide côté tube entre et sort. Elle contient une partie cruciale appelée le capot ou la tête, qui est divisée par une cloison (chicane). Cette cloison dirige le fluide entrant dans les tubes et le sépare du fluide sortant.

Chicanes : Plaques placées à l'intérieur de la calandre. Elles servent deux objectifs principaux :

              Elles soutiennent les longs tubes en forme de U pour éviter les vibrations.

              Elles forcent le fluide côté calandre à circuler d'avant en arrière à travers le faisceau tubulaire, augmentant ainsi l'efficacité du transfert de chaleur.
