Tube échangeur de chaleur en laiton d'aluminium ASME SB111 C68700 en forme de U

ASME SB111 C68700 Tube échangeur de chaleur en laiton d'aluminium en forme de U

Les Tube échangeur de chaleur en laiton d'aluminium en forme de U ASME SB111 C68700 est un produit haute performance largement utilisé dans les systèmes d'échangeurs de chaleur et de condenseurs, en particulier dans des industries telles que la production d'énergie, le dessalement, la pétrochimie et les applications marines. Il est connu pour son excellente conductivité thermique, sa haute résistance à la corrosion et sa résistance mécanique, ce qui le rend adapté aux environnements exigeants.

Composition et propriétés des matériaux

Les C68700 en laiton d'aluminium est un matériau à base de cuivre qui contient de l'aluminium, du zinc et une petite quantité d'arsenic. Les principales caractéristiques de ce matériau comprennent :

• Composition du matériau:

  • Cuivre (Cu) : ~76 %
  • Zinc (Zn) : ~22 %
  • Aluminium (Al) : ~2 %
  • Arsenic (As) : Traces (pour une meilleure résistance à la corrosion)

• Propriétés clés:

  • Haute résistance à la corrosion: Surtout dans les environnements d'eau salée, ce qui le rend idéal pour les applications marines.
  • Excellente conductivité thermique: Assure un transfert de chaleur efficace.
  • Bonne résistance mécanique: Adapté aux environnements à haute pression et à haute température.
  • Propriétés anti-encrassement: Résistance au bio-encrassement et à l'entartrage dans les systèmes à base d'eau.

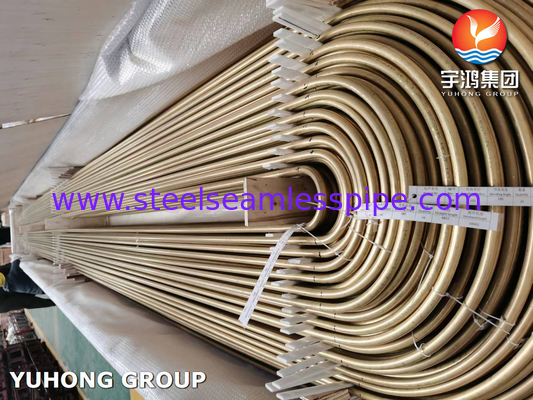

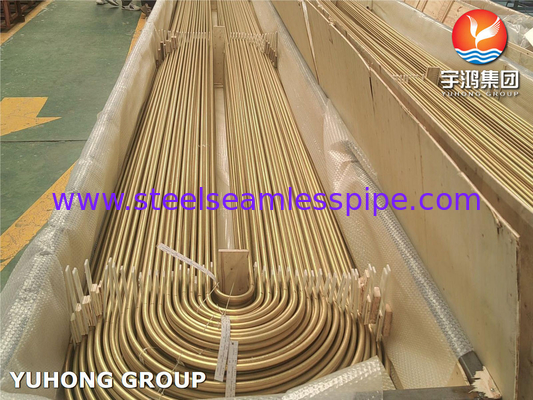

Configuration du tube en forme de U

Les tube échangeur de chaleur en forme de U est fabriqué en pliant des tubes droits en forme de « U », ce qui optimise le processus de transfert de chaleur dans les échangeurs de chaleur compacts. Les principales caractéristiques comprennent :

1. Fabrication de précision:

   • Tolérances de rayon serrées pour assurer un ajustement correct du système.
   • Surfaces intérieures et extérieures lisses pour maximiser le débit de fluide et l'efficacité thermique.

2. Personnalisation:

   • Disponible dans une gamme de diamètres, d'épaisseurs de paroi et de rayons de courbure pour répondre aux exigences de conception spécifiques.
   • Peut être adapté à différentes pressions et températures de fonctionnement.

3. Processus post-pliage:

   • Recuit de relaxation des contraintes : pour restaurer les propriétés mécaniques et prévenir les défaillances liées aux contraintes.
   • Essai hydrostatique : assure l'intégrité du tube après le pliage.

Applications

Les tubes en laiton d'aluminium en forme de U ASME SB111 C68700 sont largement utilisés dans :

1. Échangeurs de chaleur:

   • Centrales électriques
   • Usines de traitement chimique
   • Systèmes CVC

2. Condenseurs:

   • Unités de dessalement marines
   • Construction navale

3. Évaporateurs:

   • Systèmes de traitement de l'eau
   • Systèmes de refroidissement industriels

4. Applications marines:

   • Systèmes de refroidissement à l'eau salée en raison de leur résistance à la corrosion induite par les chlorures.

Avantages des tubes en laiton d'aluminium ASME SB111 C68700

• Résistance supérieure à la corrosion par l'eau de mer.
• Longue durée de vie dans des environnements difficiles.
• Faibles besoins d'entretien grâce aux propriétés anti-encrassement.
• Rendement thermique élevé pour une amélioration des performances du système.

Spécifications

• Norme: ASME SB111
• Qualité de matériau: C68700
• Tailles:
  • Diamètre extérieur : 12,7 mm à 76,2 mm (personnalisable)
  • Épaisseur de paroi : 0,5 mm à 5 mm
  • Rayon de courbure en forme de U : selon les exigences du client
• Tests:
  • Essai de pression hydrostatique ou pneumatique
  • Contrôle par courants de Foucault pour la détection des défauts
  • Inspection dimensionnelle et visuelle
