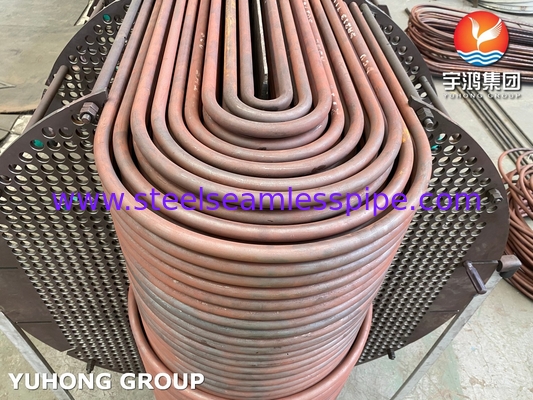

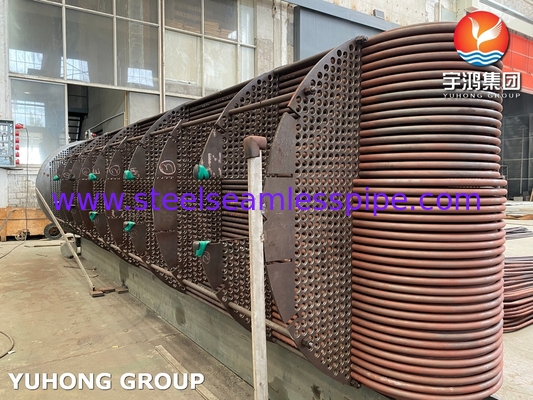

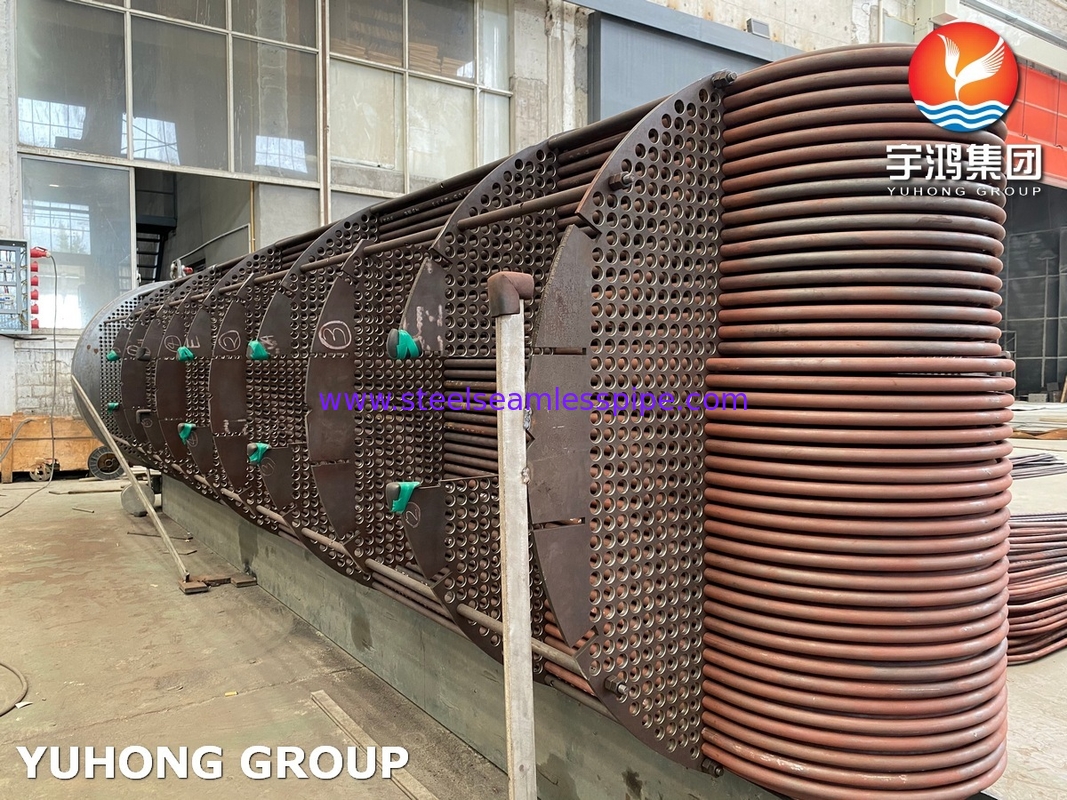

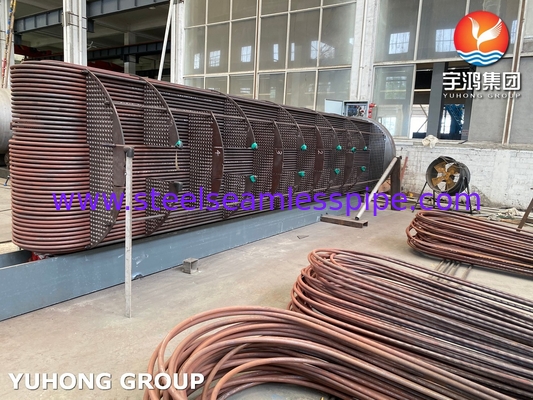

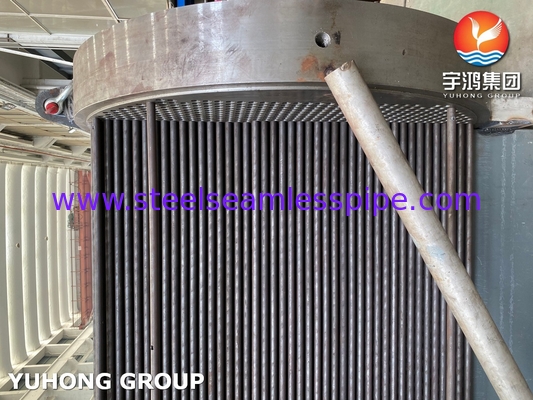

Échangeur de classe R TEMA: groupe de tubes sans soudure en acier au carbone, 1,5 × hydrotest par ASME Sec VIII

Échangeur de classe R TEMA: groupe de tubes sans soudure en acier au carbone, 1,5 × hydrotest par ASME Sec VIII

Échangeur de chaleur TEMA de classe R en acier au carbonerépond à des exigences strictesPartie VIII de l'ASMEetTEMADes normes qui assurent la sécurité, la fiabilité et les performances à long terme dans des environnements industriels exigeants.

1. Avantages des groupes de tubes en acier au carbone

2. ITP (plan d'inspection et d'essai) pour les ensembles de tubes en acier au carbone

3Exigences et procédure d'essai hydrostatique

Exigences essentielles:

• Norme d'essai: ASME section VIII division 1.
• Pression: 1,5 fois la pression de travail de conception.
• Temps d'arrêt- 2 heures, habituellement.

Procédure d'essai:

1. Préparation:

   • Montez le faisceau de tubes et assurez-vous que toutes les ouvertures sont scellées avec des bouchons ou des bouchons appropriés.

2. Précipitation:

   • À l'aide d'une pompe hydraulique calibrée, augmenter progressivement la pression jusqu'au niveau d'essai requis (1,5 fois la pression de conception).

3. Période d'attente:

   • Vérifiez toutes les soudures, connexions et surfaces pour détecter les fuites ou les déformations visibles

4. Dépressurisation:

   • Après la durée de l'essai, relâcher lentement la pression afin d'éviter d'endommager le faisceau de tubes.

5. Inspection après l'essai:

   • Enregistrer les résultats des essais et préparer un rapport détaillé d'hydrotest pour approbation par le client
