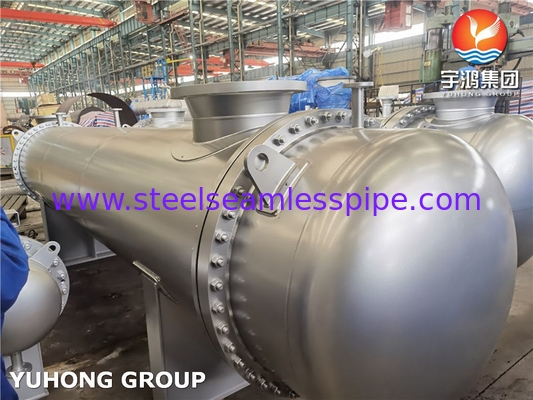

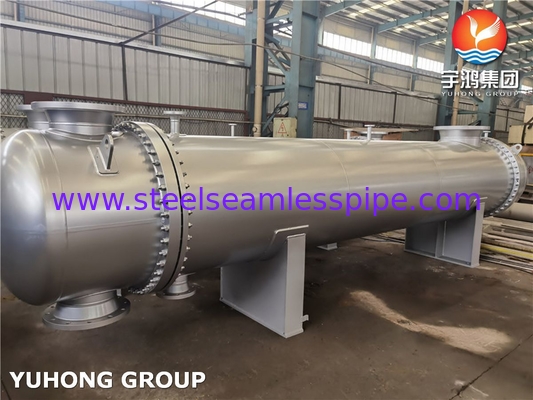

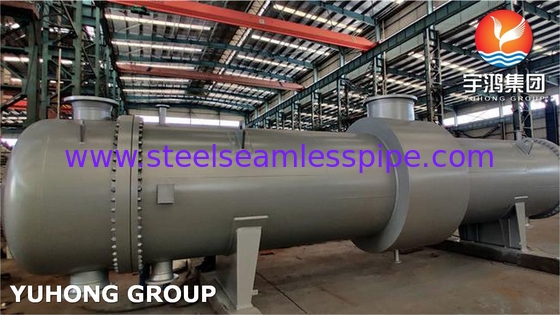

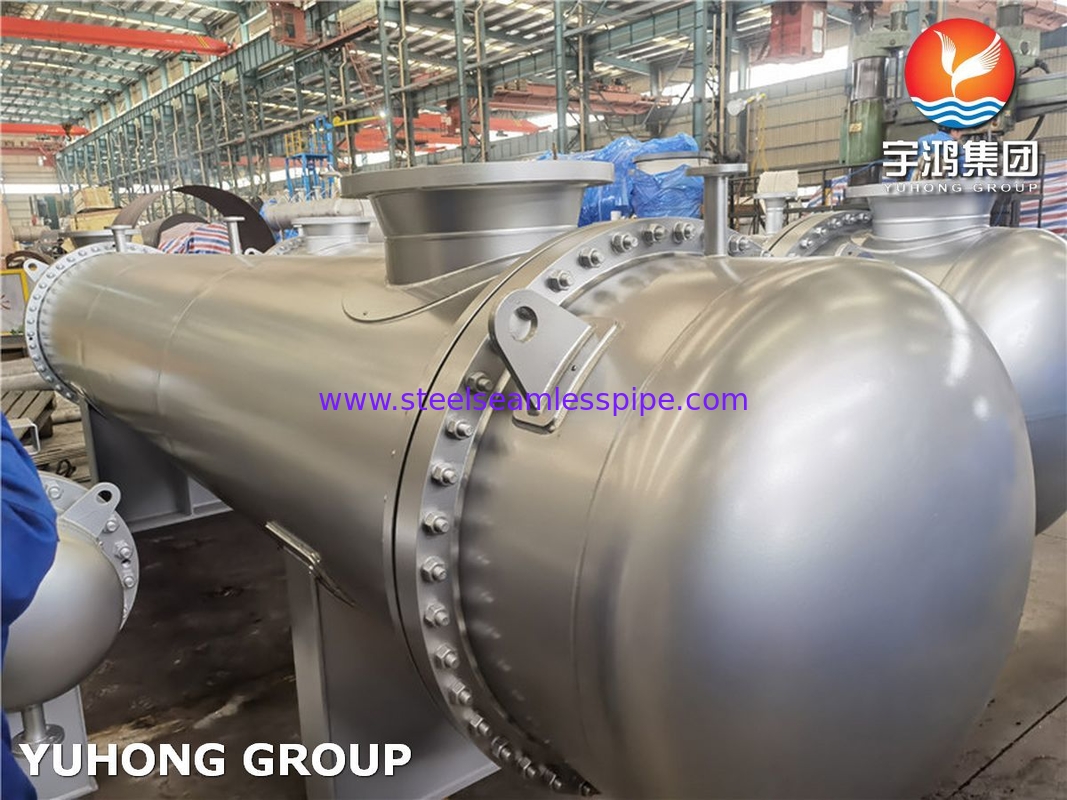

Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII

Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII

  • Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII
  • Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII
  • Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII
Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: YUHONG
Certification: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numéro de modèle: coquille et échangeur de chaleur de tube
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: 1--1000000 USD
Détails d'emballage: Palette
Délai de livraison: 45 à 150 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50Sets/Months
Contact
Tous les produits
Pipe sans soudure en acier inoxydable (286)
Tube sans couture d'acier inoxydable (275)
Tuyau d'acier inoxydable duplex (127)
Tube d'acier inoxydable de duplex (28)
Tubes à aiguille (102)
Tubes à nageoires (619)
échangeur de chaleur (16)
tube d'échangeur de chaleur (425)
Résistance à l'échangeur de chaleur (37)
Plaque tubulaire pour échangeur de chaleur (116)
cloison d'échangeur de chaleur (36)
Refroidisseur d'air (8)
Récipient sous pression (4)
tuyau soudé d'acier inoxydable (57)
Tube soudé d'acier inoxydable (112)
Tuyau d'alliage de nickel (259)
Tube d'alliage de nickel (78)
Tube d'alliage de cuivre (222)
Tube d'acier allié (182)
Tube titanique (10)
tube recuit lumineux (153)
Tube de chaudière (141)
montage en acier (797)
Bride en acier (583)
Autres (388)
Pièces de revêtement (7)
Description de produit détaillée
Norme pour les échangeurs de chaleur à coque et à tube: API 660 -Échangeur de chaleur en coque et en tube conception de coquille et d'échangeur de chaleur de tube: TEMA, ASME VIII
Matériau de la plaque tubulaire de l'échangeur de chaleur à calandre et à tubes: Acier inoxydable, Acier duplex, Alliage de nickel, Alliage de cuivre, Acier allié, Titane, Revêtemen Échangeur de chaleur de coque et tube: Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient c
Carcasse et tube échangeur de chaleur feuille de tuyaux: Feuille flottante, Feuille stationnaire Déflecteur fixe pour échangeur de chaleur à calandre et à tubes: Déflecteur longitudinal, Déflecteur d'impact, Déflecteur transversal, Déflecteur croisé
Test de résistance à la corrosion des échangeurs de chaleur à coque et à tube: RT, PT, MT, UT, PMI
Mettre en évidence:

Échangeur de chaleur tubulaire et à calandre ASME

,

Échangeur de chaleur tubulaire et à calandre TEMA

Échangeur de chaleur de coque et de tube, norme TEMA, ASME U Stamp, ASME VIII

Le groupe Yuhong a plus de 35 ans d' expérience dans le domaine des projets, jusqu' à présent, il a réalisé plus de 2000 projets et exporté dans plus de 85 pays,La marque Yuhong a déjà gagné une bonne réputation dans le monde.Les produits du groupe Yuhong sont avantageux.Échangeur de chaleur à coque et tube, le matériau de couverture : acier inoxydable, acier duplex, acier super duplex, alliage de nickel, alliage d'acier, cuivre et alliage de cuivre, titane, acier au carbone, revêtement de revêtement et revêtement explosif.Nous pouvons soutenir la conception:Calcul thermique (HTRI), calcul mécanique (PV Elite), dessin GA et dessins détaillés, tous les documents de contrôle des procédures (JIC, PQR, WPS, WPQ, NDT,...),Tous nos échangeurs de chaleur sont conformes à la norme TEMA et peuvent porter le timbre ASME U.On peut aussi fabriquer des échangeurs de chaleur selon la conception du client.



Caractéristiques des échangeurs de chaleur à coque et à tube.
Échangeur de chaleur à coque et tube Typique dans le code TEMA Les avantages Les limites
Échangeurs de chaleur à tubes fixes Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 1. Fournit une surface de transfert de chaleur maximale pour une coque et un diamètre de tube donnés. 1. le côté de la coque ou le côté extérieur des tubes sont
inaccessible au nettoyage mécanique.
2Il offre des passages de tubes simples et multiples pour assurer une bonne vitesse. 2Il n'est pas prévu d'expansion thermique différentielle entre le tube et le côté de la coque, ce qui peut être pris en charge en fournissant une jointure de dilatation sur le côté de la coque.
3. moins coûteux que les modèles en faisceau amovible.
Échangeur de chaleur à tête flottante L'équipement doit être équipé d'un système de contrôle de la qualité. 1La feuille de tube flottante permet une expansion thermique différentielle entre la coque et le faisceau de tubes. 1Pour fournir le couvercle à tête flottante, il est nécessaire de le boulonner à la feuille de tube.
2Le faisceau de tubes et le côté de la coque peuvent être inspectés et nettoyés mécaniquement. 2Les tubes ne peuvent pas s'étendre indépendamment, de sorte qu'il convient d'éviter les applications de choc thermique énormes.
3Les matériaux d'emballage produisent des limites de pression et de température de conception.
Échangeur de chaleur en U-tube amovible BEU, AEU 1La conception en tubes en U permet une expansion thermique différentielle entre la coque et le faisceau de tubes ainsi que pour les tubes individuels. 1En raison de la flexion en U, certains tubes sont omis au centre du faisceau de tubes.
2Le faisceau de tubes et le côté de la coque peuvent être inspectés et nettoyés mécaniquement. 2En raison de la flexion en U, les tubes ne peuvent être nettoyés que par des méthodes chimiques.
3Moins coûteux que les modèles à tête flottante ou à tête flottante emballée. 3En raison de l'ancrage des tubes en U, il est difficile de remplacer les tubes individuels.
4Il n'y a pas de passage de tube unique ou de véritable contre-courant.
5L'épaisseur des parois des tubes à la courbe en U est plus mince que dans la partie droite des tubes.
6Le drainage du circuit du tube est difficile lorsqu'il est positionné en position verticale avec le côté de la tête vers le haut.



Échangeur de chaleur à tube fixe:

Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII 0



Échangeur de chaleur à tête flottante:

Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII 1



Échangeur de chaleur en U-tube amovible:

Échangeur de chaleur tubulaire et à calandre API 660 Norme TEMA Estampille ASME U ASME VIII 2



1Une coquille.
2. Couverture de coquille
3. Flange de la coque (extrémité du canal)
4. Flange de coque (extrémité de couverture)
5- Une buse ou une branche
6. feuille de tube flottant
7Couvre-chef flottant
8- Une bride flottante.
9Une glande à tête flottante.
10- Une tête flottante.
11. feuille de tube stationnaire
12. Tête de canal ou stationnaire
13Couverture des canaux.
14- Une buse ou une branche
15. Tuyaux (droit)
16. Tubes (type U)
17- Des barres et des espaceurs.
18- plaques de défense ou de support transversales ou croisées
19- Des déflecteurs longitudinaux
20- Des déflecteurs d'impédance
21Le support de tête flottant
22Passez la partition.
23. Connexion de ventilation
24Connexion de drainage
25Connexion de l'instrument
26Balles de dilatation
27Des selles de soutien
28Levez les pattes.
29Je suis bizarre.
30Connexion au niveau du liquide
