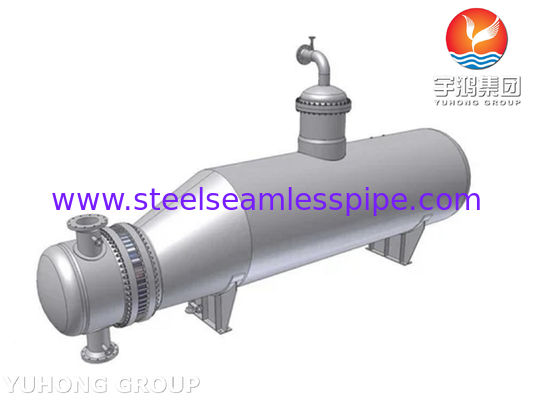

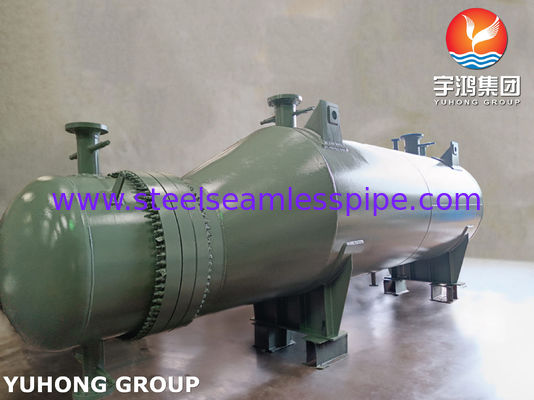

API 660 Échangeur de chaleur à coque et à tube Solution supérieure de transfert de chaleur pour les industries

Réchauffeur de chaudière, échangeur de chaleur de chaudière, échangeur de chaleur de type TEMA K, échangeur de chaleur API 660

TEMALes normes sont pour “Association des fabricants d'échangeurs tubulaires” et sont un ensemble de normes qui ont été développées par les principaux fabricants de coquilles et de tubes.Ces normes définissent le style de l'échangeur de chaleur et les tolérances d'usinage et d'assemblage. One of the advantages of selecting a shell & tube manufacturer that builds to TEMA specifications is that the end-user is assured that they will receive and install a piece of equipment that is built to certain specification’s and criteria.

TEMA C ¢ Service général
TEMA B ¢ Service chimique
TEMA R Service de raffinerie

Pour l'application de l'API 660est une norme détaillant les exigences spécifiques pour la conception, la fabrication, l'inspection, les essais et l'expédition des échangeurs de chaleur en coque et en tube.

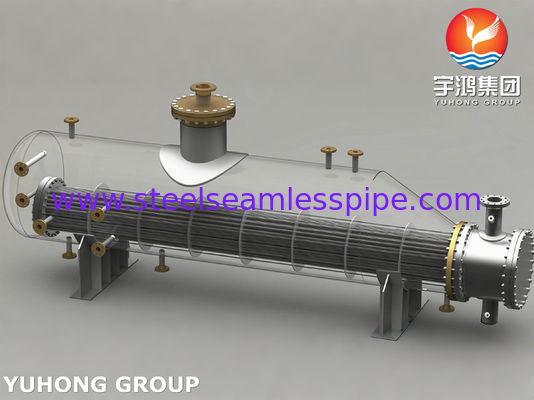

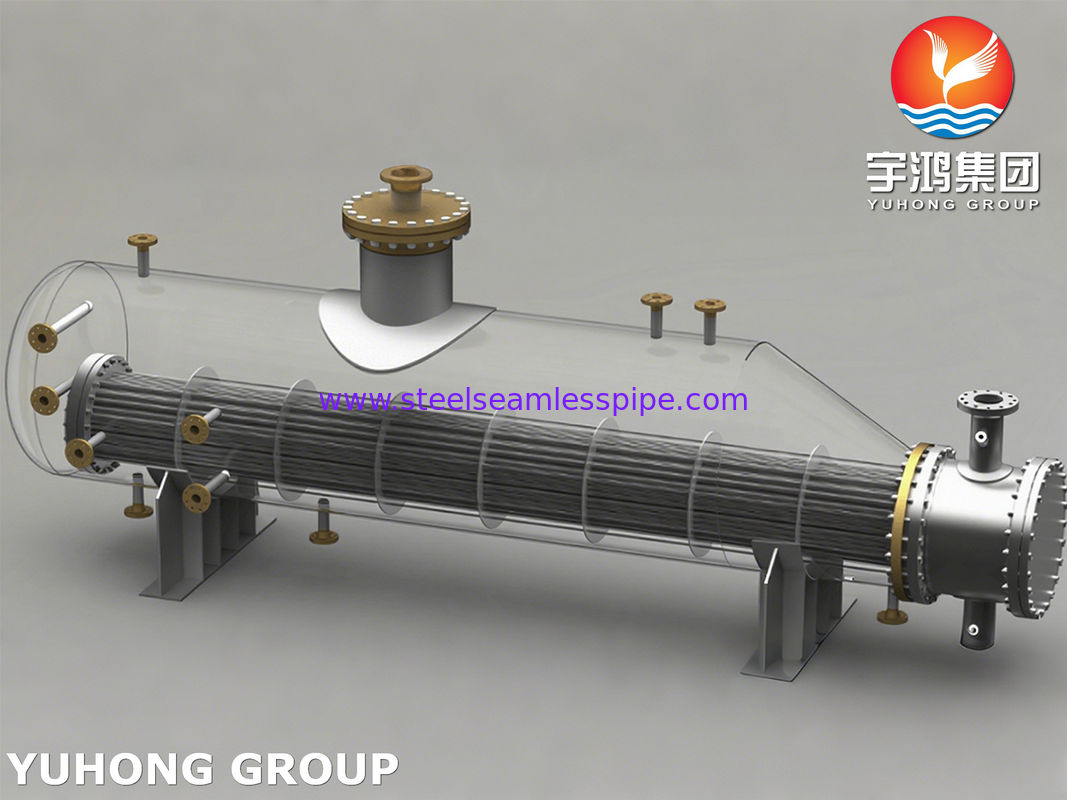

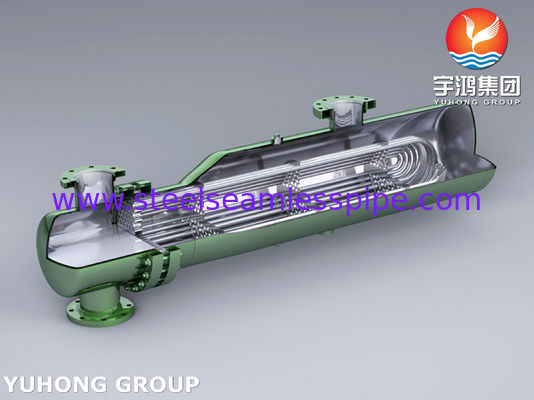

Échangeur de chaleur de type chaudière / réchauffeur de type chaudièreLe liquide entre en contact avec un faisceau de tubes contenant le milieu chauffant.Le milieu chauffant, qui peut être de la vapeur, traverse les faisceaux de tubes et sort sous forme de condensat.Le liquide du fond de la tour à chauffer passe par le côté de la coque. La chaleur latente du milieu chauffant (vapeur) est utilisée pour vaporiser le liquide du côté de la coque.La conception de la coque K offre suffisamment d'espace pour séparer le liquide et la vapeur vaporisésLe liquide vaporisé s'écoule par le haut de la coquille.
Il y a un mur de retenue ou un barrage de débordement. Il dicte la quantité de liquide qui sera retenue dans la coque afin que le faisceau de tubes soit couvert de liquide.Le faisceau de tubes doit être immergé dans le liquide en tout temps pendant le processus pour l'efficacité maximale d'un échangeur.

Application de l'échangeur de chaleur de type chaudière / réchauffeur de type chaudière:
