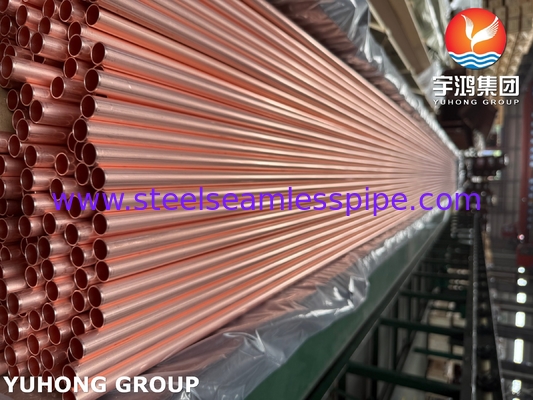

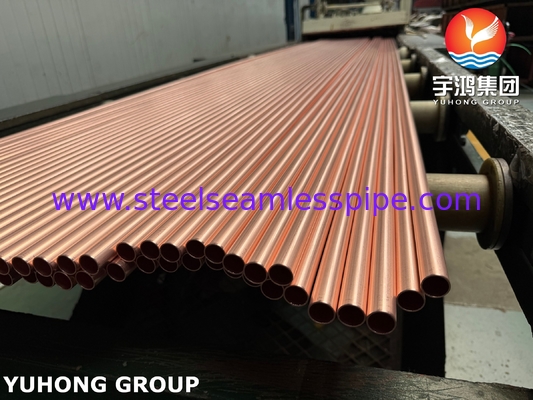

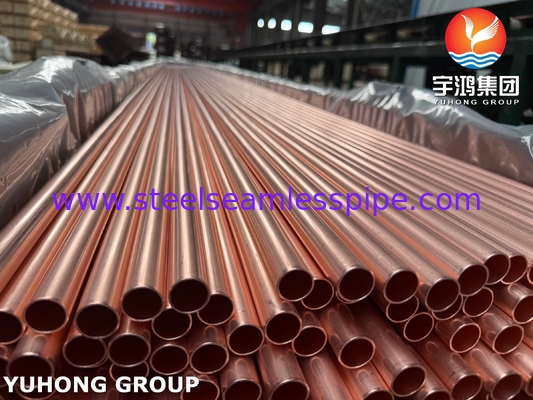

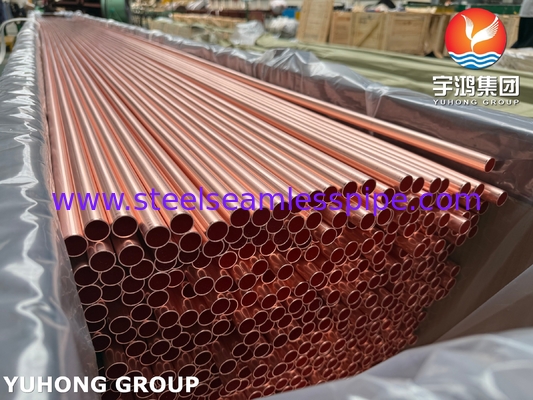

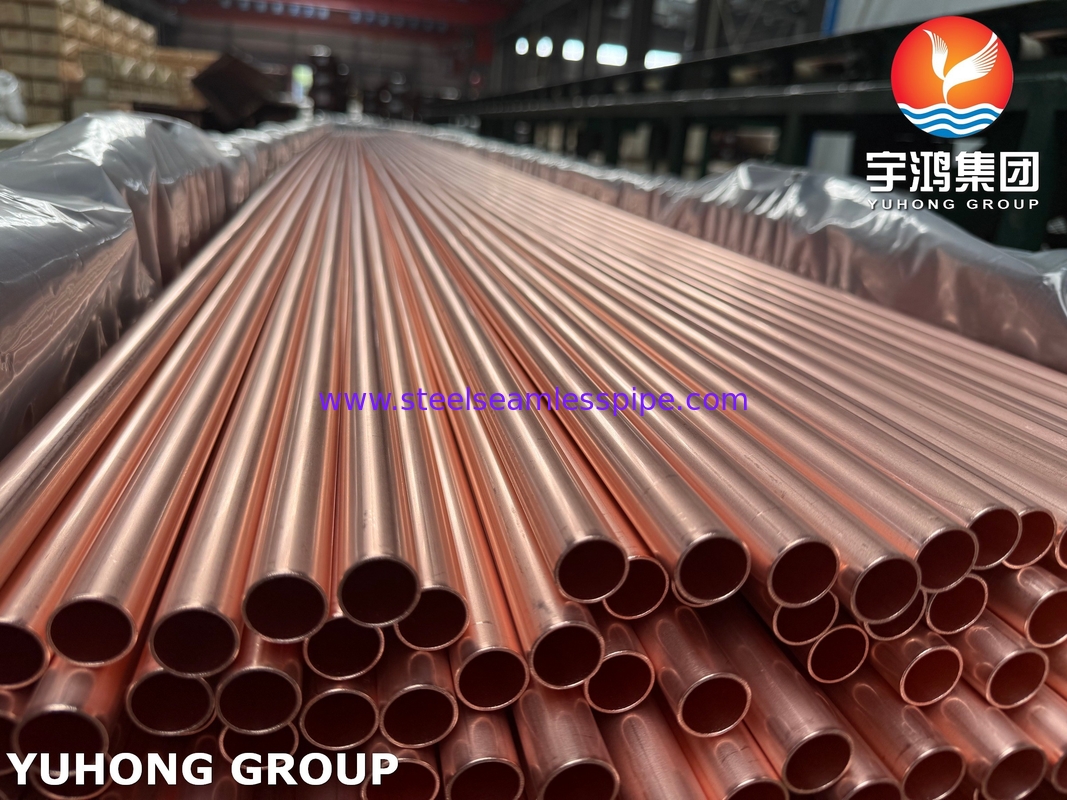

ASTM B111 UNS C12200 / CW024A Tube de cuivre sans soudure DHP pour échangeur de chaleur

ASTM B111 UNS C12200 / CW024A Tubes de condenseur sans soudure en alliage de cuivre

Tubes en cuivre désoxydé au phosphore (DHP) – UNS C12200 / CW024A

Les tubes sans soudure ASTM B111 C12200 sont des composants en cuivre désoxydé au phosphore (DHP) reconnus pour leur conductivité thermique exceptionnelle (~350 W/m·K), leur résistance à la corrosion dans les environnements d'eau douce/vapeur et leur intégrité à haute pression grâce à leur construction sans soudure. Principalement utilisés dans les échangeurs de chaleur, les condenseurs et les systèmes CVC, ils offrent une formabilité et une soudabilité supérieures en état recuit (O60), bien que la vitesse doive être limitée à 2,4 m/s pour éviter la corrosion-érosion. Bien qu'ils soient rentables pour les applications non marines, ils sont incompatibles avec l'ammoniac, les chlorures élevés ou les environnements H₂S, où des alternatives comme les alliages Cu-Ni sont obligatoires.

ASTM B111 UNS C1220​0 Cuivre sans soudure Spécifications des tubes

Normes connexes

• ASME SB-111 : Équivalent à ASTM B111 pour le code des appareils à pression ASME.

• EN 12451 : Norme européenne pour les tubes d'échangeurs de chaleur en cuivre.

• JIS H3300 : Équivalent japonais (alliage C1220T).

État thermique :
1. Les tubes en cuivre doivent être fournis dans les désignations d'état thermique identifiées dans la spécification
2. États thermiques étirés H55 et H80
3. État thermique recuit O61
4. État thermique étiré et détendu HR50
5. Les tubes en cuivre pour les garnitures doivent être recuits suffisamment pour être entièrement recristallisés.
Exigences chimiques

ASTM B111 UNS C1220​0 Cuivre sans soudure Compositions chimiques des tubes

Propriétés mécaniques

Applications

1. Climatisation et réfrigération.

2. Conduites de gaz, de chauffage et de brûleur à mazout.

3. Tuyaux de plomberie et tubes à vapeur.

4. Tubes de brasserie et de distillerie.

5. Conduites d'essence, hydrauliques et d'huile.

6. Bandes rotatives.

7. Tubes de condenseur, d'évaporateur et d'échangeur de chaleur.
