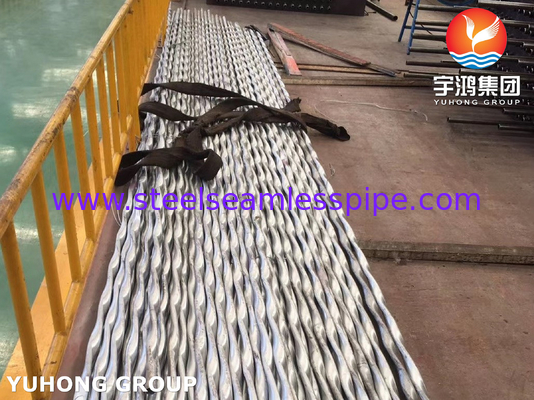

Tubes en acier inoxydable ondulé pour échangeur de chaleur ASTM A312 TP310S

Tubes ondulées pour échangeurs de chaleur ASTM A312 TP310S

Qu'est-ce que le tube ondulé?

Un tube ondulé est un conduit flexible cylindrique caractérisé par une série de crêtes et de rainures le long de sa longueur, offrant une durabilité accrue, une absorption de l'expansion thermique,et résistance aux vibrationsCes tubes sont généralement fabriqués à partir d'acier inoxydable, de polymères ou d'alliages spécialisés pour s'adapter à diverses applications industrielles.les rendant idéales pour des installations complexesLes tubes ondulés sont largement utilisés dans les systèmes à haute température (par exemple, les gaz d'échappement, les échangeurs de chaleur), les composants automobiles et aérospatiaux, le traitement chimique et les systèmes CVC.Bien qu'ils offrent une souplesse et une résistance supérieures aux contraintes par rapport aux tubes lissesLeur polyvalence les rend essentiels dans les environnements d'ingénierie exigeants.

1Composition et propriétés du matériau:

Grade 310S: acier inoxydable austénitique à haute teneur en chrome (~ 25%) et nickel (~ 20%), optimisé pour des performances à haute température.amélioration de la soudabilité et réduction des précipitations de carbure.

Principales propriétés: excellente résistance à l'oxydation jusqu'à 1100 °C (2012 °F), bonne résistance à la sulfidation et résistance à la rampe supérieure.Moins adapté aux environnements riches en chlorure par rapport aux matières comme le 316.

2. Conformité à la norme ASTM A312:

Portée: couvre les tuyaux d'acier inoxydable austénitiques sans soudure et soudés, y compris les spécifications dimensionnelles, mécaniques et chimiques.

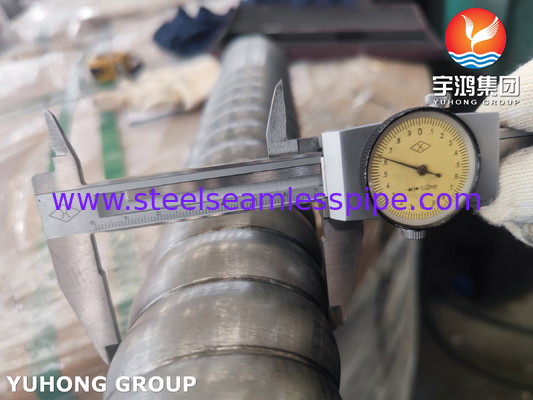

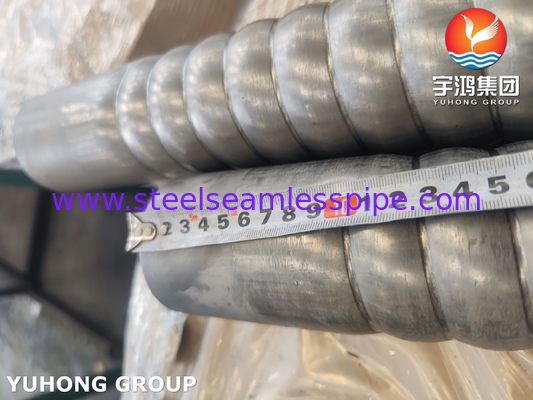

Dimensions: diamètres extérieurs standard, épaisseurs et longueurs de paroi, ajustés pour les motifs de corrugation qui améliorent la souplesse et l'adaptation à l'expansion thermique.

3. procédé de fabrication:

Fabrication de tubes de base: fabriqués sous forme de tubes sans couture ou soudés selon la norme ASTM A312.

Corrugation: les processus de post-production tels que l'hydroformage ou le roll-formage introduisent des corrugations, augmentant la surface et la souplesse.

Traitement thermique: recuit par solution après corrugation pour restaurer la résistance à la corrosion et la ductilité en dissolvant les carbures.

4Spécifications mécaniques et de performance:

Propriétés mécaniques: résistance à la traction typique ≥ 515 MPa, résistance au rendement ≥ 205 MPa et allongement ≥ 35% (après recuit).

Tests: test hydrostatique, test électrique non destructeur (par exemple, tourbillon) et tests de pression pour assurer l'intégrité après corrugation.

5. Applications:

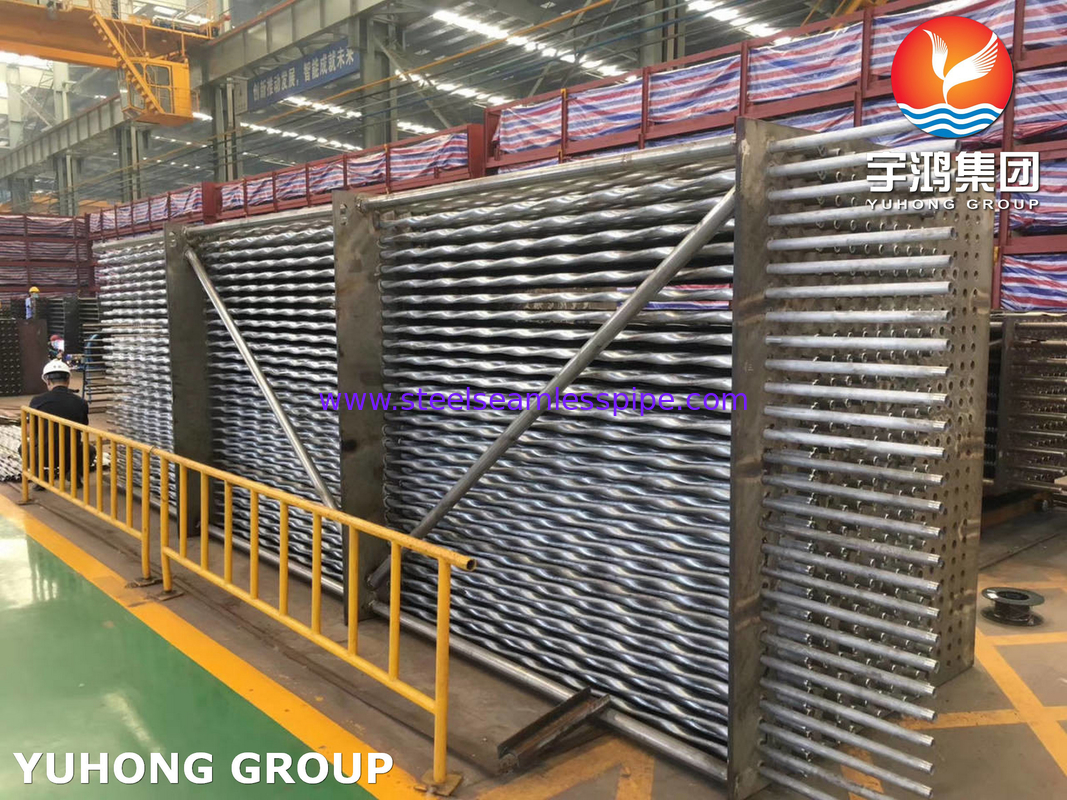

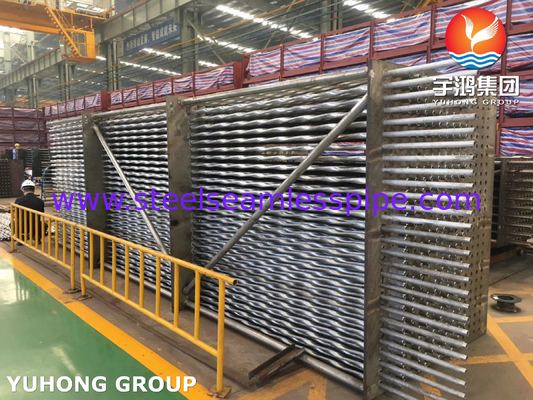

Environnements à haute température: fours, échangeurs de chaleur, systèmes d'échappement, aérospatiale et traitement chimique.

Avantages: Les ondulations atténuent le stress thermique, réduisent le besoin de joints de dilatation et améliorent l'efficacité du transfert de chaleur.

6Installation et considérations:

Flexibilité: permet une expansion thermique mais nécessite un support approprié pour éviter l'affaissement.

Entretien: les ondulations peuvent retenir des particules; moins idéal pour les applications de lisier sans nettoyage régulier.

7- Analyse comparative:

Versus 304/316: Des performances supérieures à haute température mais moins résistantes à la corrosion dans des environnements de chlorure.

Versus 310H: un carbone inférieur à 310H améliore la soudabilité mais réduit la résistance à haute température.

8Normes et spécifications:

Tubes de base: la norme ASTM A312 régit les spécifications de matériaux et de dimensions.

Corrugation: suit généralement les spécifications du fabricant ou des normes supplémentaires pour les processus de formage.
