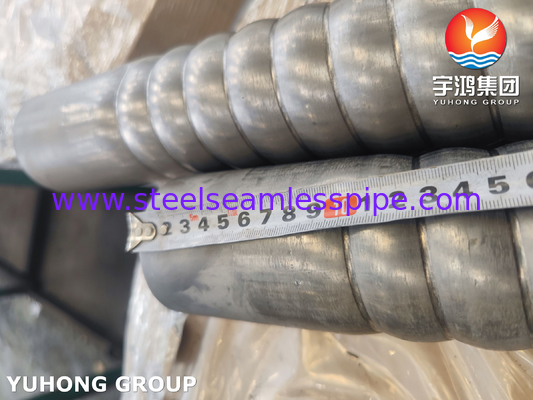

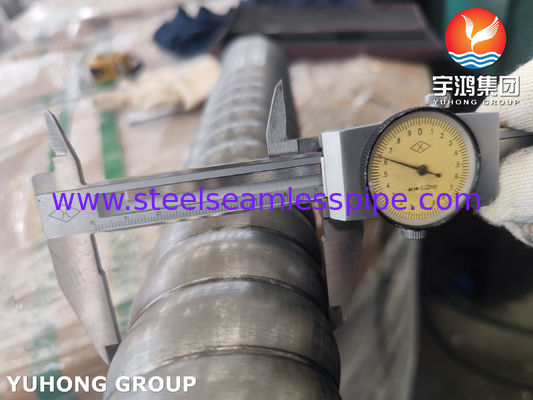

ASTM A312 TP310S Tube d'échangeur de chaleur en acier inoxydable ondulé
Qu'est-ce que le tube ondulé?
Un tube ondulé est un conduit cylindrique flexible caractérisé par une série de crêtes et de rainures sur sa longueur, offrant une durabilité améliorée, une absorption de l'expansion thermique et une résistance aux vibrations. Ces tubes sont généralement fabriqués en acier inoxydable, en polymères ou en alliages spécialisés pour s'adapter à diverses applications industrielles. Leur conception unique permet une excellente courptation sans se kinking, ce qui les rend idéales pour des installations complexes. Les tubes ondulés sont largement utilisés dans les systèmes à haute température (par exemple, les échappements, les échangeurs de chaleur), les composants automobiles et aérospatiaux, le traitement chimique et les systèmes HVAC. Bien qu'ils offrent une flexibilité supérieure et une résistance aux contraintes par rapport aux tubes lisses, leur structure ondulée peut nécessiter un entretien périodique pour empêcher l'accumulation de débris. Leur polyvalence les rend essentiels pour exiger des environnements d'ingénierie.
1. Composition et propriétés du matériau:
Grade 310S: un acier inoxydable austénitique avec une teneur élevée en chrome (~ 25%) et en nickel (~ 20%), optimisée pour des performances à haute température. Le "S" désigne une faible teneur en carbone (≤0,08%), améliorant la soudabilité et réduisant les précipitations de carbure.
Propriétés clés: excellente résistance à l'oxydation jusqu'à 1100 ° C (2012 ° F), bonne résistance à la sulfuration et résistance au fluage supérieur. Moins adapté aux environnements riches en chlorure par rapport aux notes comme 316.
2. ASTM A312 Conformité standard:
Portée: couvre les tuyaux en acier inoxydable austénitique sans couture et soudés, y compris les spécifications dimensionnelles, mécaniques et chimiques.
Dimensions: diamètres externes standard, épaisseurs de paroi et longueurs, ajustées pour les modèles de ondulation qui améliorent la flexibilité et l'adhésion à la dilatation thermique.
3. Processus de fabrication:
Production du tube de base: fabriqué en tant que tubes sans couture ou soudés par ASTM A312.
Corruption: les processus de post-production tels que l'hydroforming ou la formation de roulement introduisent des ondulations, l'augmentation de la surface et de la flexibilité.
Traitement thermique: Solution recuit après la corrugation pour restaurer la résistance à la corrosion et la ductilité en dissolvant les carbures.
4. Spécifications mécaniques et de performance:
Propriétés mécaniques: résistance à la traction typique ≥515 MPa, limite d'élasticité ≥205 MPa et allongement ≥35% (post-engens).
Test: tests hydrostatiques, tests électriques non destructeurs (par exemple, courant de Foucault) et tests de pression pour assurer la post-corrugation de l'intégrité.
5. Applications:

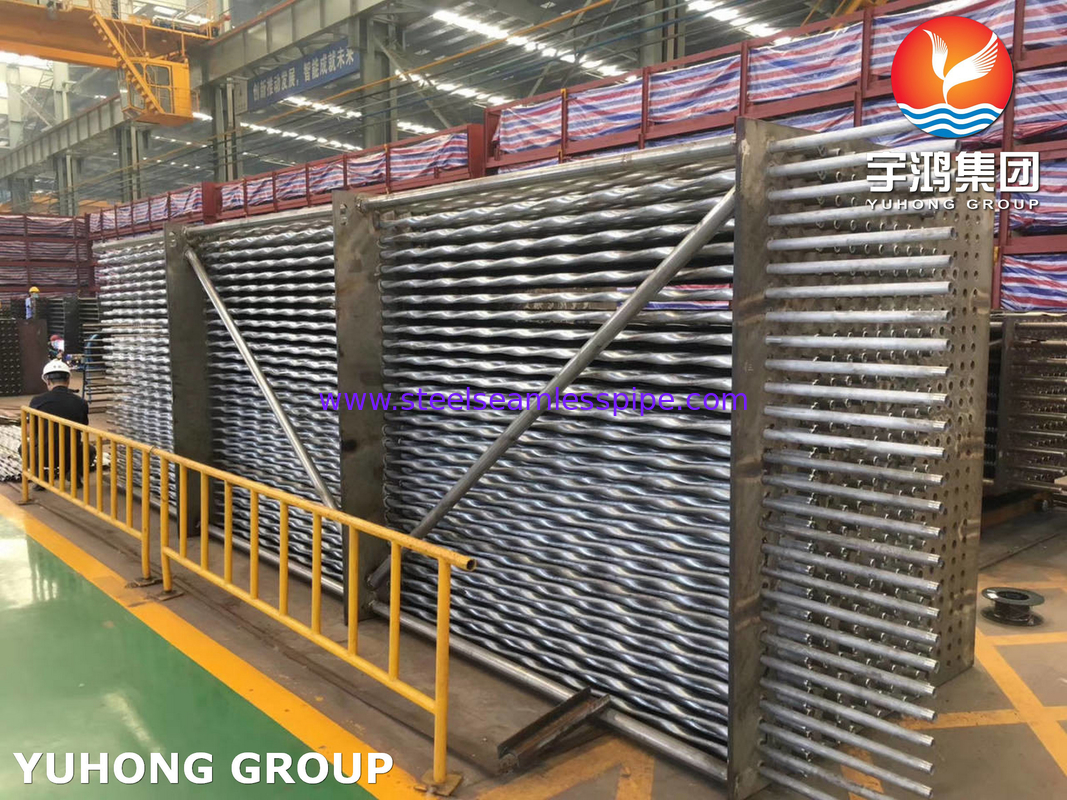

Environnements à haute température: fours, échangeurs de chaleur, systèmes d'échappement, aérospatial et traitement chimique.
Avantages: les ondulations atténuent la contrainte thermique, réduisent le besoin de joints d'expansion et améliorent l'efficacité du transfert de chaleur.
6. Installation et considérations:
Flexibilité: permet une expansion thermique mais nécessite un support approprié pour éviter de s'affaisser.
Entretien: les ondulations peuvent piéger les particules; Moins idéal pour les applications de suspension sans nettoyage régulier.
7. Analyse comparative:
Contre. 304/316: performance supérieure à haute température mais moins de résistance à la corrosion dans les environnements de chlorure.
Contre. 310H: Un carbone inférieur à 310h améliore la soudabilité mais réduit la résistance à haute température.
8. Normes et spécifications:
Tube de base: ASTM A312 régit le matériau et les spécifications dimensionnelles.
Corruption: suit généralement les spécifications du fabricant ou les normes supplémentaires pour la formation de processus.
