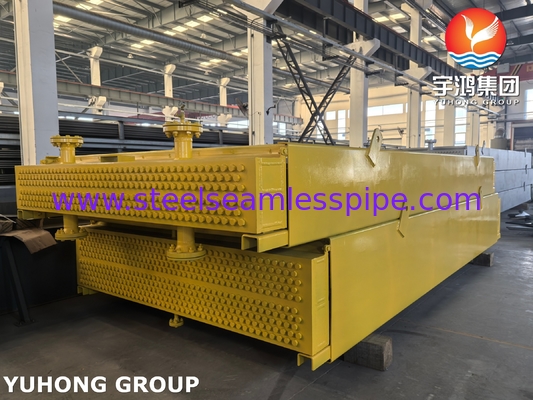

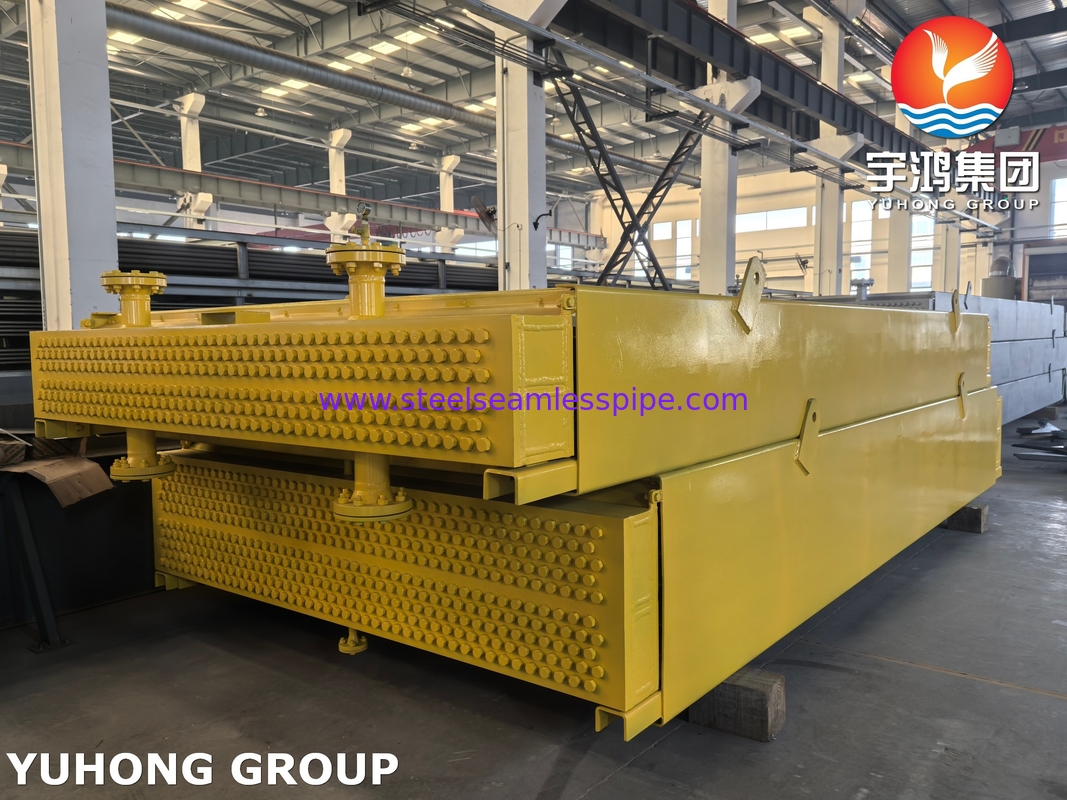

Refroidisseur d'air horizontal à entraînement forcé avec tube à nageoires API
Un refroidisseur d'air horizontal à tirage forcé (FDAC) est un échangeur de chaleur spécialisé conçu pour refroidir les fluides de processus à l'aide d'air, couramment utilisé dans les industries où la pénurie d'eau ou l'efficacité est un problème.Voici un aperçu détaillé:
Composants clés et conception

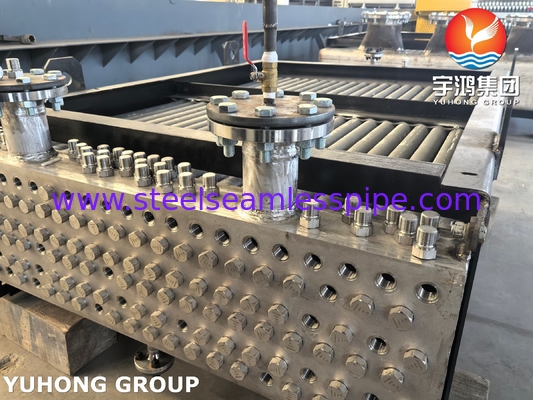

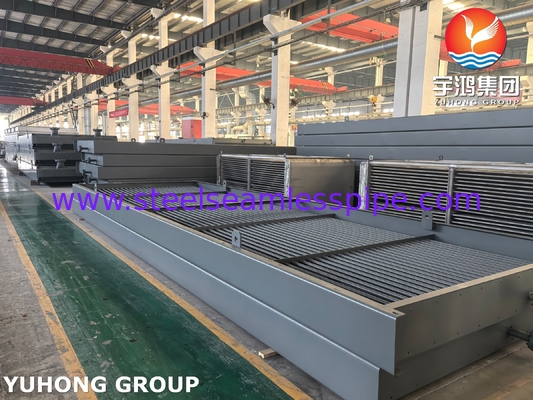

- Rassemblements de tubes à nageoires: tubes horizontaux avec nageoires pour maximiser la surface pour le transfert de chaleur.
- Ventilateurs à tirage forcé: Ventilateurs axiaux ou centrifuges placés en dessous du faisceau de tubes pour pousser l'air à travers le système, assurant un débit d'air contrôlé.
- Chambre plénière: dirige le flux d'air uniformément sur les tubes, optimisant l'efficacité de refroidissement.
- Structure de support: élève l'unité pour faciliter la circulation de l'air et assurer l'accès à la maintenance.
- Boucles/Rouges: réglables pour réguler le débit d'air et s'adapter aux changements environnementaux ou opérationnels.
Principe de fonctionnement
Fluide de procédé: le fluide chaud (p. ex. les hydrocarbures, l'eau ou les gaz) circule à travers des tubes à nageoires horizontales.
Flux d'air: Les ventilateurs forcent l'air ambiant à traverser les tubes, absorbant la chaleur du fluide.
Configuration de débit croisé: l'air se déplace perpendiculairement aux tubes, maximisant l'efficacité de l'échange thermique.
Les avantages
Efficacité énergétique: refroidissement efficace avec une consommation d'eau réduite, idéal pour les régions arides.
Faible entretien: Les ventilateurs sont au niveau du sol, ce qui simplifie l'accès pour la maintenance.
Refroidissement réglable: Les lamelles et les vitesses variables du ventilateur (via VFD) permettent un contrôle précis de la température.
Économie d'espace: la disposition horizontale convient aux installations industrielles compactes.
Les défis
Consommation d'énergie: Les ventilateurs nécessitent une puissance importante, en particulier dans des environnements à haute température.
Sensibilité à l'environnement: les performances baissent dans les climats chauds; un refroidissement supplémentaire (par exemple, brume) peut être nécessaire.
Bruit: le fonctionnement du ventilateur peut générer du bruit, nécessitant une atténuation acoustique.
Exigences en matière d'espace: une ouverture adéquate autour de l'unité est essentielle au débit d'air.
Les FDAC sont une solution robuste pour le refroidissement industriel, équilibrant l'efficacité avec la flexibilité opérationnelle.leur adaptabilité les rend indispensables dans les secteurs qui privilégient la conservation et la fiabilité de l'eau.
Le type normal de refroidisseur d'air estUn refroidisseur d'air horizontal à tirage forcé, un refroidisseur d'air horizontal à tirage induit, un refroidisseur d'air en pente.
Applications des refroidisseurs d'air
Pétrole et gaz: refroidissement des fluides de procédés de raffinerie ou des gaz de condensation.
Électricité: refroidissement du système auxiliaire (p. ex. huile lubrifiante de turbine).
HVAC: La climatisation à grande échelle dans les bâtiments commerciaux.
Installations chimiques: régulation de la température des réacteurs ou du stockage.
Résolution de problèmes de maintenance du refroidisseur d'air
| Émission |
Cause de décès |
Solution |
| Réduction de l'efficacité du refroidissement |
Aile déformée, défaillance du ventilateur |
Nettoyez les tubes, vérifiez les courroies des ventilateurs |
| Vibration |
Ventilateur déséquilibré, résonance |
Ventilateur de rééquilibrage, support de contrôle |
| Faillite |
Corrosion, défaillance des joints |
Test de pression, remplacement des joints |
| Consommation d'énergie élevée |
Des nageoires sales, un ventilateur mal aligné. |
Nettoyer, régler la hauteur du ventilateur |
