Échangeur de chaleur à refroidisseur d'air API 661 pour les centrales de production d'électricité ISO 13706

Échangeur de chaleur à refroidisseur d'air API 661 pour les centrales de production d'électricité ISO 13706

Les refroidisseurs d'air industriels échangeurs de chaleur, également connus sous le nom de refroidisseurs d'air à tirage forcé (FDAC) ou de refroidisseurs par évaporation, ils sont largement utilisés dans les projets à grande échelle nécessitant un rendement efficace,dissipation de chaleur rentable.

Quelques projets clés communs

Les refroidisseurs d'air industriels échangeurs de chaleur se produisent généralement dans les types de projets suivants:

Les centrales de production d'électricité, axé:Résistance aux températures élevées, protection contre la corrosion (pour les plantes côtières, etc.)

Les centrales thermiques
1- Condensateurs à refroidissement par air direct (CCD), pour le refroidissement des gaz d'échappement des turbines à vapeur (remplacement des condensateurs à refroidissement par eau).
2- refroidissement auxiliaire pour pompes, compresseurs et transformateurs.

Les centrales à turbine à gaz
1- refroidissement par air d'entrée, qui augmente l'efficacité en abaissant la température de l'air d'entrée.

Centres d'énergie nucléaire et renouvelable
1.Réjection de la chaleur usée, utilisée dans les systèmes de refroidissement à sec pour les centrales solaires thermiques ou nucléaires.


Industrie pétrolière et gazière, KLes exigences:conception à l'épreuve des explosions (certification ATEX), matériaux résistants aux produits chimiques (par exemple, acier inoxydable 316L)

Raffineries de pétrole
1- refroidissement des colonnes de distillation, des réacteurs et des échangeurs de chaleur.

Fabrication de produits chimiques (éthylène, engrais, etc.)
1- refroidissement des processus pour les compresseurs et les réacteurs.

Les terminaux de GNL
1Systèmes de condensation de refroidissement des gaz d'ébullition (BOG).

Métallurgie et fabrication lourde, technique cléExigences:Filtres antipoussière, systèmes de ventilation à haute température (> 150°C)

Les aciéries
1- refroidissement par haut fourneau, refroidissement continu par machine de coulée.

Fusion de l'aluminium et du cuivre
1- refroidissement par cellule électrolytique, récupération de chaleur des gaz de combustion.

Cimenteries
1.Fur rotatif et refroidisseur à grille.

Un refroidisseur d'air est un équipement qui refroidit l'air par l'évaporation de l'eau.les refroidisseurs d'air sont plus écoénergétiques et respectueux de l'environnementIls fonctionnent mieux dans les climats chauds et secs où l'humidité est faible.

Principaux avantages

Efficacité énergétique: les ventilateurs consomment moins d'énergie que les systèmes refroidis à l'eau.
Faible entretien: contrairement aux tours de refroidissement, aucun traitement de l'eau n'est nécessaire.
Opération à sec: idéale pour les régions où l'eau est rare.
Conception modulaire: facile à mettre à l'échelle pour de grandes charges industrielles.

L'échangeur de chaleur du refroidisseur d'air fonctionne

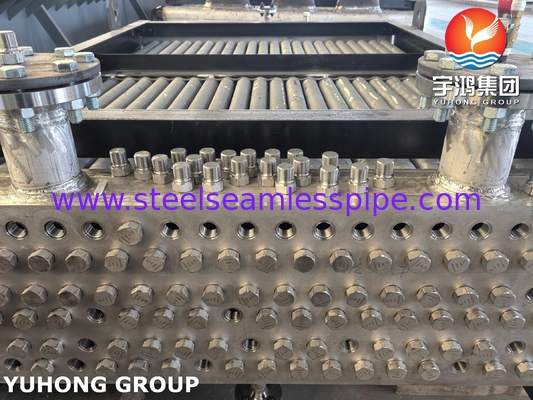

Les composants essentiels: tubes à nageoires (tubes à nageoires G intégrés ou tubes à nageoires extrudés, etc.); ventilateurs à tirage forcé; tête/manifold; structure de support (châssis en acier pour résister au vent ou aux charges).

Note concernant les tubes à nageoires: nageoires en aluminium pour la résistance à la corrosion, acier inoxydable pour les produits chimiques agressifs.

Principe de fonctionnement

1. Fluide de procédé chaud entre: le fluide (eau, huile, vapeur ou produits chimiques, etc.) traverse les tubes.
2Les ventilateurs à tirage forcé soufflent l'air: les ventilateurs poussent activement l'air ambiant à travers le tube à nageoires.
3L'échange de chaleur se produit: l'air absorbe la chaleur des tubes par conduction/convection. Les ailerons amplifient la surface pour un refroidissement plus rapide.
4Sorties de fluide refroidi: le fluide de procédé sort à une température plus basse, prêt à être réutilisé.
5. Air chaud déchargé: L'air chaud est libéré dans l'atmosphère.
