ASME SA36 Feuille de tube en acier au carbone pour les équipements non sous pression, les équipements à tension moyenne et basse
C' est quoi, une feuille de tube?

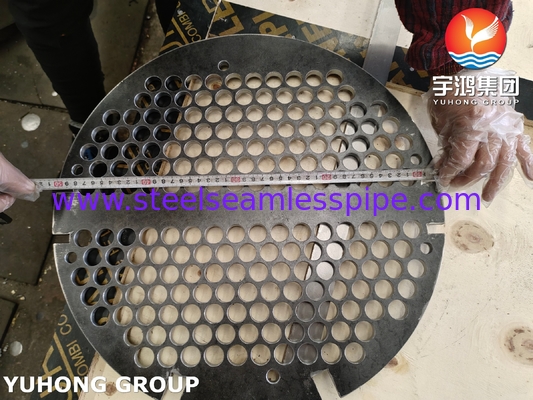

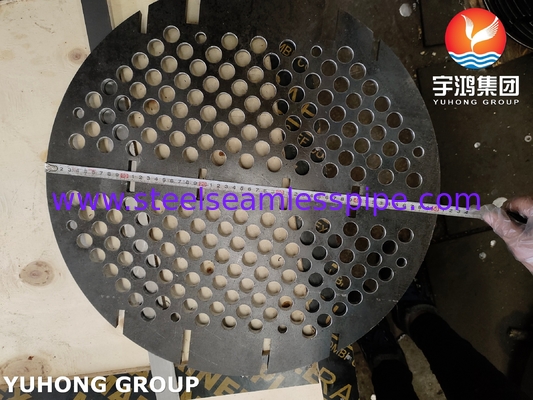

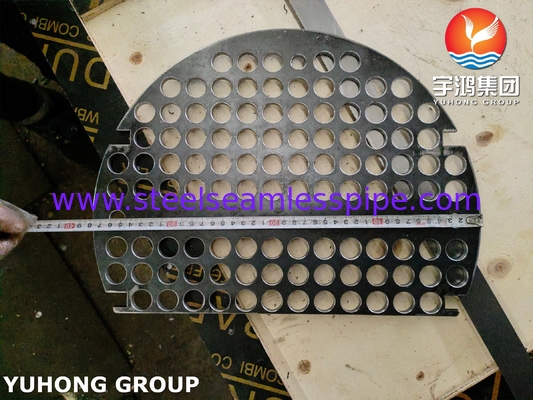

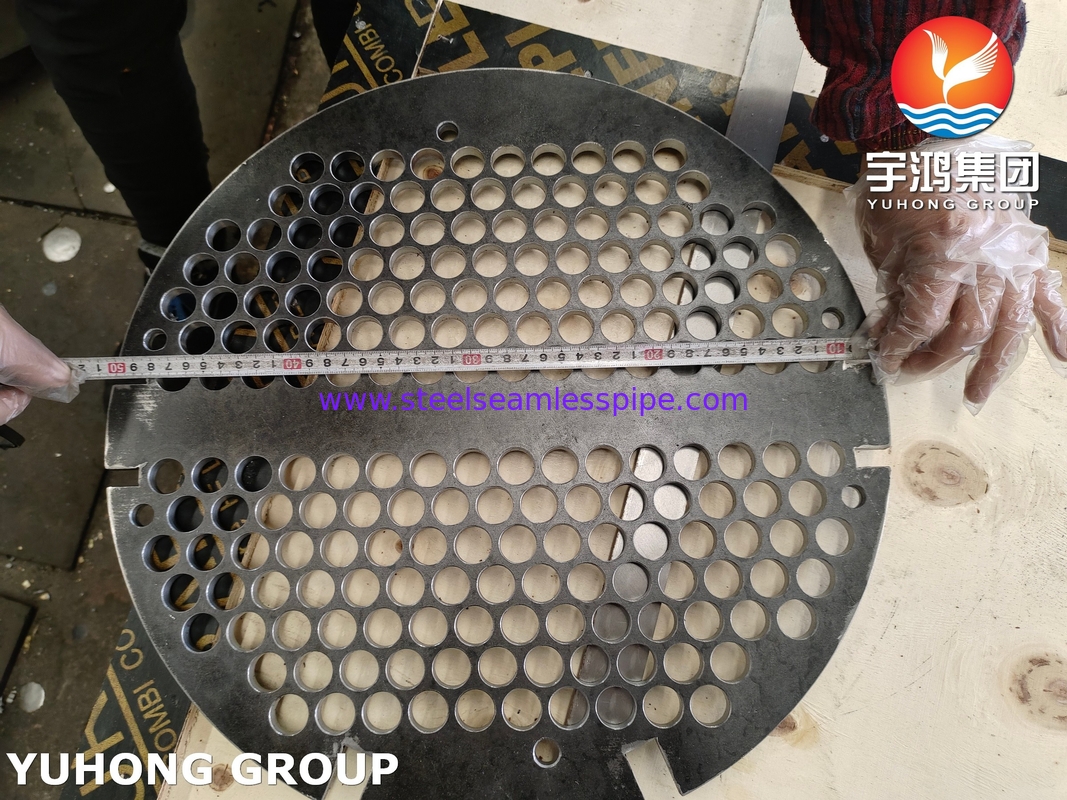

Une feuille de tube est une plaque utilisée pour soutenir les tubes dans un échangeur de chaleur en coque et en tube.La feuille de tube est une plaque circulaire qui est perforée de sorte que les tubes peuvent tenir à travers les ouvertures.
Définition
La feuille de tubes en acier au carbone ASME SA36 est un matériau structurel économique et pratique adapté à la fabrication de feuilles de tubes dans des conditions de travail normales.La conception doit respecter strictement les spécifications ASME, évaluer son applicabilité en combinaison avec des conditions de travail spécifiques et sélectionner des matériaux plus performants lorsque cela est nécessaire pour assurer la sécurité et la durabilité des équipements.
L'acier au carbone SA36 a une bonne soudabilité, mais il est nécessaire de choisir des procédés appropriés (tels que la préchauffage avant le soudage,électrodes à faible teneur en hydrogène) selon l'épaisseur pour éviter les fissures à froid.
Propriétés mécaniques pour le SA36:
| Épaisseur (mm) |
Résistance au rendement (≥Mpa) |
Résistance à la traction (Mpa) |
L'allongement en ≥,% |
| T≤200 |
250 |
400 à 550 |
200 mm |
50 mm |
200
| 220 |
400 à 550 |
20 |
23 |
|
Composition chimique de l'acier au carbone SA36
| Composition des principaux éléments chimiques de l'A36 |
| Épaisseur ((mm) |
C |
Je sais. |
Nom de l'entreprise |
P |
S |
Cu (min.) acier à base de cuivre |
| T≤20 |
0.25 |
0.40 |
- Je ne sais pas. |
0.04 |
0.05 |
0.20 |
20
| 0.80 à 1.20 |
|
40
| 0.26 |
0.15 à 0.40 |
|
65
| 0.27 |
0.85 à 1.20 |
|
100
| |
|
Application Équipement à tension moyenne et basse:
1Équipement d'échange de chaleur
Échangeur de chaleur de coque et de tube: utilisé comme feuille de tube pour fixer et séparer le faisceau de tube et le milieu de coque, adapté à l'échange thermique de milieux non corrosifs tels que l'eau et la vapeur.
Condensateur: dans les centrales électriques ou les systèmes de réfrigération, il soutient le condensateur et distribue le milieu de refroidissement (comme l'eau de mer ou l'eau douce).Il convient de veiller aux mesures de protection dans l'environnement de corrosion des ions chlorure.
Évaporateur: utilisé pour les procédés d'évaporation à basse pression, tels que les équipements de transformation alimentaire ou de concentration chimique.
2. Vaisseaux sous pression
réservoirs de stockage à basse pression: stockage d'air comprimé, d'eau ou de produits pétroliers (environnement non acide), tels que les réservoirs d'air comprimé d'usine et les réservoirs tampons de traitement de l'eau.
Récipient de séparation: séparateur gaz-liquide ou réservoir de précipitation, adapté au traitement préalable du pétrole et du gaz ou à la séparation des milieux dans les procédés chimiques.
Vaisseau de réaction: il entraîne des réactions chimiques légères (telles que des réactions de pH neutre) et doit être assorti d'une doublure ou d'un revêtement pour éviter la corrosion.
3. chaudière et système thermique
Composants de chaudières basse pression: feuilles de tubes et cadres de support des chaudières à vapeur basse ou non-pression, telles que les petites chaudières industrielles ou les systèmes de chauffage.
Support de tuyauterie thermique: pièce de structure utilisée pour fixer des tuyaux ou pour supporter les équipements auxiliaires de la chaudière.
4- Structure générale de l'industrie
Base d'équipement mécanique: telle que la base d'installation de pompes, compresseurs ou vannes, en profitant de sa rigidité et de sa facilité de traitement.
Plateforme et cadre d'escalier mécanique: une plateforme de structure en acier d'usine, un support de passerelle, un traitement anti-corrosion de surface (tel que la galvanisation ou la peinture) sont requis.
Flanche de tuyauterie et plaque de raccordement: pièces de raccordement de la bride dans le système de tuyauterie basse pression.
5- équipements de traitement de l'eau et de protection de l'environnement
L'équipement de filtrage est constitué d'une feuille de tube: utilisée pour le filtre multimédia ou la tour d'adsorption du carbone actif, fixant le tuyau d'alimentation du filtre.
Réservoir de traitement des eaux usées: support structurel du réservoir d'aération ou du réservoir de sédimentation, attention aux mesures anti-rouille dans un environnement humide.
Environnement fragile à basse température: lorsque la température est inférieure à -29°C, il faut vérifier la résistance aux chocs, sinon l'acier à basse température tel que le SA537 doit être sélectionné.
