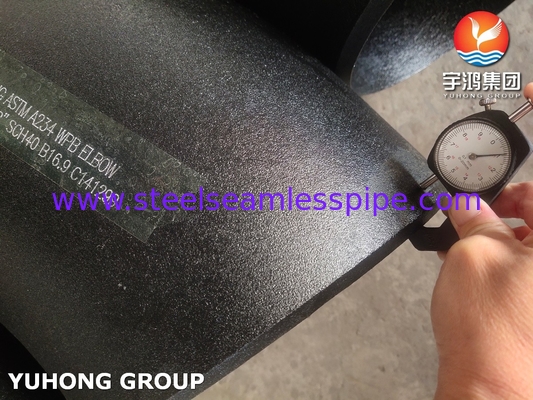

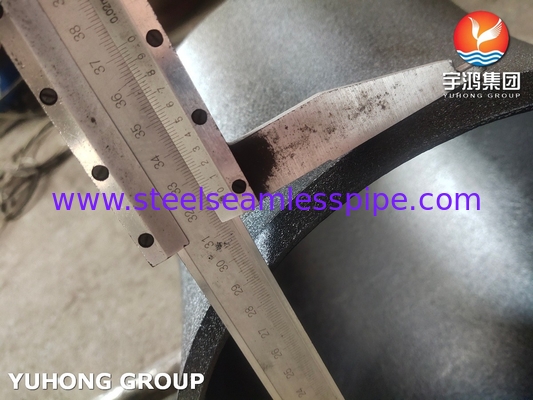

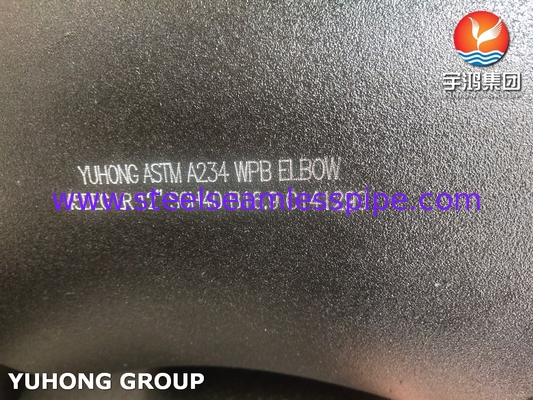

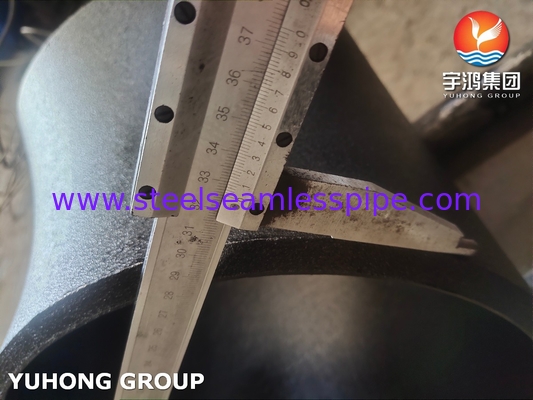

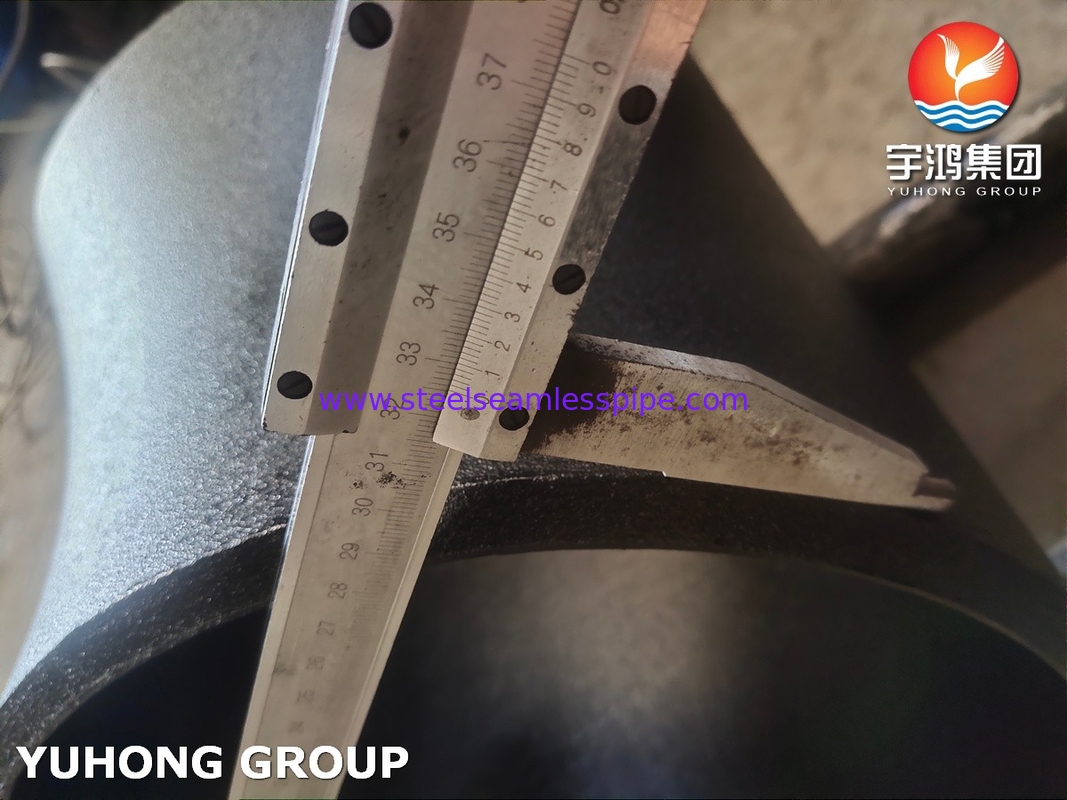

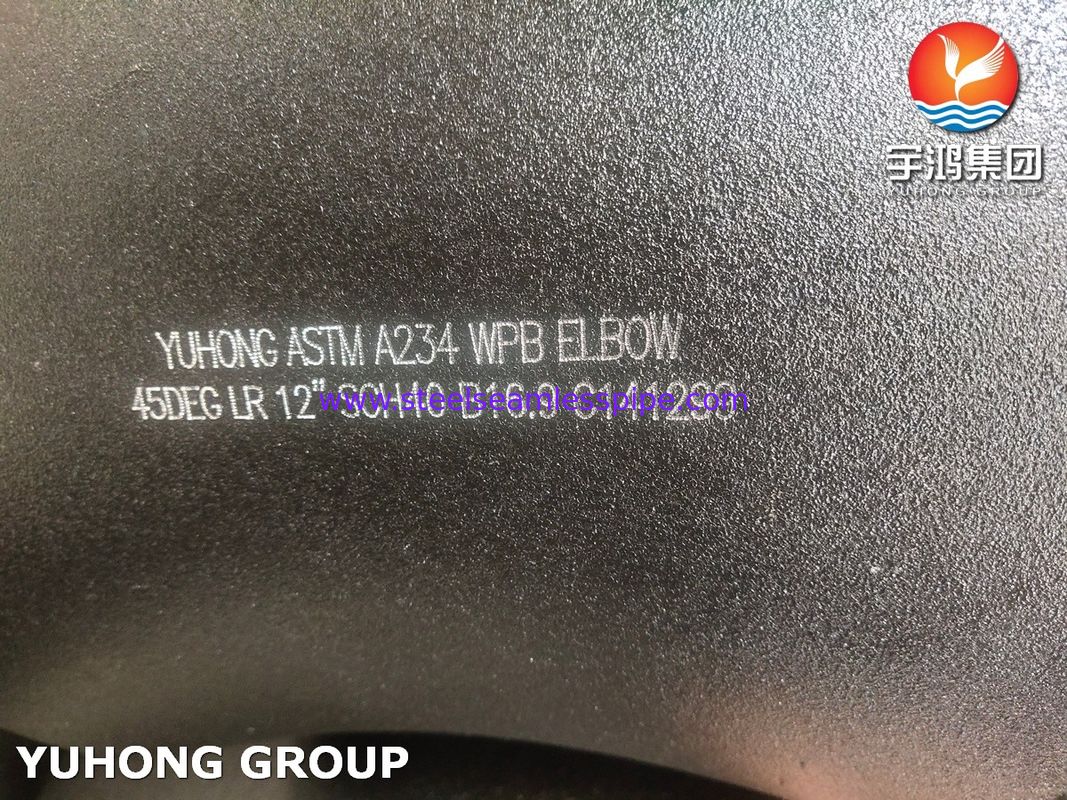

ASTM A234 WPB Coude en acier au carbone 45DEG LR soudé par bout BW B16.9

ASTM A234 WPB Coude en acier au carbone 45DEG LR soudé par bout BW B16.9

WPBest constitué d'un matériau en acier au carbone, appartenant à:Pour l'aéronefstandard, couvrant les raccords de tuyaux en acier au carbone forgé et en acier allié pour les applications à température moyenne et élevée, adaptés aux structures sans couture ou soudées telles que les coudes, les couvercles, les bouchons de tuyaux, etc.Les principaux composants chimiques sont des composants typiques dont le C ≤ 00,3% Mn 0,29-1,06%, Si≥0,1%, contenant des traces de Cr, Ni, Mo, etc., résistance à l'équilibrage et soudabilité.WPBle matériau n'est pas inférieur à 415 MPa, la résistance au rendement n'est pas inférieure à 240 MPa, l'allongement n'est pas inférieur à 22% et la dureté n'est pas supérieure à 197 HB, adapté aux scénarios de pression moyenne.

Exigences chimiques de l'ASTM A234 WPB

Propriétés mécaniques de l'ASTM A234 WPB

ASTM A234 WPB Coude en acier au carbone Processus de fabrication et type de structure:

Technologie de moulage:

• Pressing à chaud:Pressage par chauffage à haute fréquence, adapté à la production en série, l'oxydation de la surface nécessite un traitement.
• Pour la fabrication de machines à coudreLes coudes de petit diamètre sont couramment utilisés, avec une grande précision mais nécessitant un recuit pour éliminer les contraintes internes.
• Pour le soudage:Pour les plaques d'acier de grand diamètre, elles sont laminées et soudéses, ce qui est peu coûteux mais nécessite des essais non destructifs.

Classification structurelle:

• Le point de vue:45 ° (retour de déviation), 90 ° (retour à angle droit), 180 ° (retour en U).
• Radius de courbure:un rayon long (1,5D, faible résistance au débit) par rapport à un rayon court (1D, espace compact).
• Grade d'épaisseur de paroi:Sch40, Sch80, etc., correspondant à la série d'épaisseur de paroi ASME B16.9.

Application du coude en acier au carbone ASTM A234 WPB:

• Industrie pétrolière et gazière:L'acier au carbone WPB répond aux exigences de pression de la température ambiante à la température moyenne (-29 ° C~343 ° C) et son coût est inférieur à celui de l'acier allié, adapté aux environnements non acides.,il peut être utilisé comme composant de connexion pour les pipelines de collecte et de transport de pétrole et de gaz, les systèmes de pipelines de raffineries, les systèmes de pipelines longue distance, etc.
• Industrie de l'électricité et de l'énergieLe matériau WPB a des performances stables en dessous de 343 °C et peut être utilisé en combinaison avec des matériaux de haute qualité tels que le P91/P22 pour optimiser les coûts.Il peut être utilisé pour faire tourner le tuyau de vapeur principal et le tuyau d'alimentation en eau des chaudières dans les centrales thermiques (tels que des coudes murés d'épaisseur Sch80 pour résister à l'impact de la vapeur à haute pression); connecter le pipeline principal et le pipeline de branche dans le système de chauffage urbain centralisé (avec une inclinaison de 45 ° pour réduire la résistance du fluide);Il peut être utilisé pour connecter des conduites de circulation d'eau non radioactives dans des îles conventionnelles dans des systèmes auxiliaires d'énergie nucléaire (conformément à l'ASME B31).1 spécifications).
• Industrie chimique et pétrochimique:Le coude en acier au carbone WPB peut connecter les réacteurs avec des échangeurs de chaleur, des pompes et d'autres équipements dans les conduites d'entrée et de sortie des réacteurs (les coudes de long rayon réduisent la turbulence et protègent les catalyseurs);Transport de milieux acides et alcalins dans des conduites à faible concentration avec des milieux non hautement corrosifs (tels que les acides faibles et les solutions alcalines) (qui nécessitent un revêtement anti-corrosion);En tant que connexion tournante pour le réseau de pipelines dans les systèmes d'air comprimé (les coudes de court rayon conviennent aux dispositions compactes).

Les coudes en acier au carbone ASTM A234 WPB sont devenus un choix courant dans les industries telles que le pétrole, l'énergie et les produits chimiques en raison de leur capacité de support de pression modérée, de leur traitement facile,et des coûts contrôlablesMais dans les scénarios de corrosion acide, de température ultra-haute (> 343 °C) ou de pression ultra-haute,il doit être remplacé par de l'acier allié de la série WP (comme WP11/WP22) ou un matériau en acier inoxydable (comme ASTM A403)Lors du choix, il est nécessaire d'évaluer de manière exhaustive les caractéristiques du milieu, les conditions environnementales et les normes de l'industrie.
