Pour les appareils de traitement de la chaleur, le tube en alliage de cuivre à inclinaison U ASTM B395 / ASME SB395

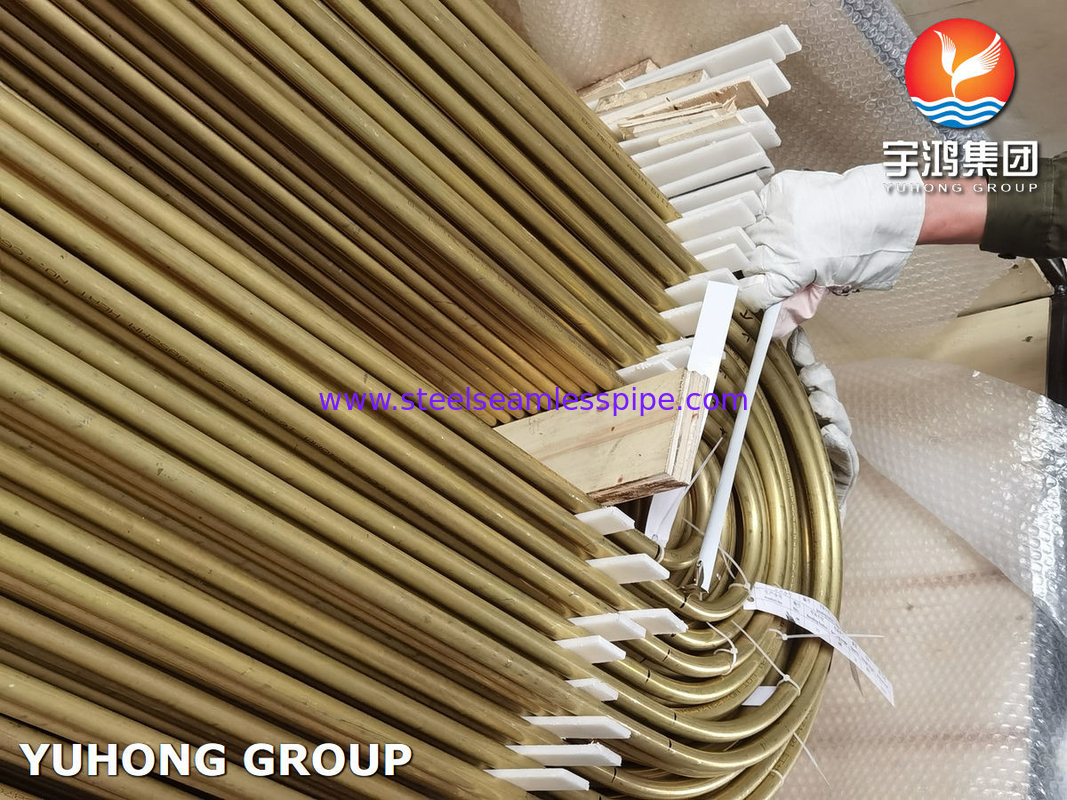

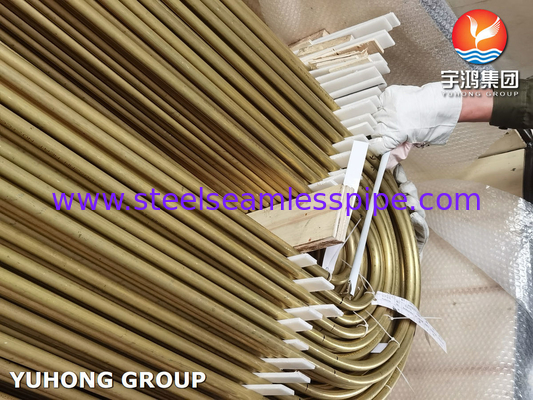

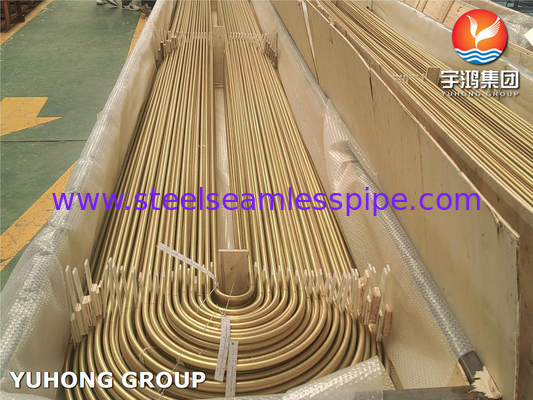

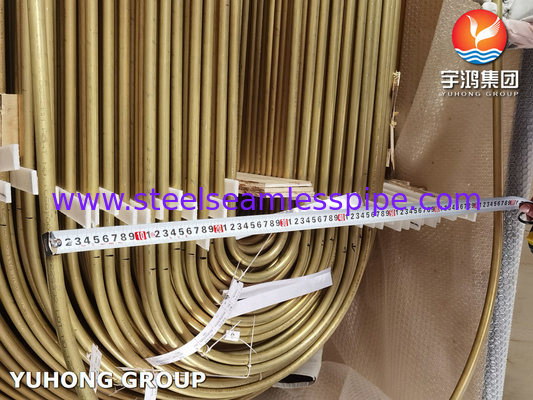

ASTM B395/ ASME SB395 C68700 U Tube de cuivre et d'alliage de cuivre pour échangeur de chaleur

Le cuivre et l'alliage de cuivre sont largement utilisés dans les échangeurs de chaleur, les condensateurs et les systèmes de refroidissement.

Le cuivre pur (UNS C12200/C10200)
Excellente conductivité thermique/électrique (conductivité thermique ~ 400 W/m·K).
Résistant aux acides oxydants (tels que l'acide sulfurique dilué) et aux environnements non oxydants.

L'acier d'aluminium (UNS C68700)
Composition: Cu-Zn-Al (aluminium de 1,5 à 2,5%).
Excellente résistance à la corrosion par désensification par l'eau de mer (Désensification).
Inhibe la biofouling et convient aux milieux marins.

L'acier de la marine (UNS C44300/C44400)
Composition: Cu-Zn-Sn (étain 0,8-1,2%) + traces d'arsenic/antimonium.
Résistant à la corrosion de l'eau de mer et à une meilleure résistance à l'érosion que le cuivre pur.
Moins cher que l'alliage cuivre-nickel.

Alliage cuivre-nickel (par exemple C70600 90/10, C71500 70/30)
Composition: Cu-Ni-Fe (C70600: Ni 10%, Fe 1,5%).
Résistant à l'érosion par l'eau de mer à grande vitesse (≤ 4 m/s) et à la corrosion par le sulfure d'hydrogène.
Anti-encrassement biologique, résistance élevée (résistance à la traction ~ 450 MPa).

Pour les métaux non ferreux, les métaux non ferreux doivent être présentés dans la liste ci-après:
Composition: Cu-Sn-P (étain 5%, phosphore 0,1-0,3%).
Haute résistance, résistance à la fatigue, adapté à l'environnement de vibration.
Résistant à l'eau de mer et aux alcalins.

Définition



Résistance à la corrosion:
Résistance supérieure à l'eau de mer, à l'encrassement biologique et à la désincisation en raison de la teneur en aluminium.
Surpasse le laiton dans les environnements salins et salés.
Conductivité thermique: haut rendement de transfert de chaleur pour les systèmes de condensation/échangeur de chaleur.
Formabilité: la géométrie de flexion en U permet une conception compacte dans les échangeurs de chaleur; les tubes recuit résistent à la fissuration pendant le pliage.


Application dans l'industrie

Navigation et génie maritime Condensateur d'eau de mer, refroidisseur en U-tube

Centrale thermique/nucléaire Condensateur de surface à vapeur, chauffe-eau d'alimentation Vapeur à haute température, eau de refroidissement en circulation

Installation de dessalement Tube d'évaporateur à flash en plusieurs étapes Température élevée, sel élevé, corrosion des ions chlorure

Équipement chimique Échangeur de chaleur moyen à base acide (environnement non fortement oxydant) Fluides corrosifs à concentration moyenne et faible
