API 661 Échangeur de chaleur à refroidisseur d'air pour les services de raffineries de pétrole

API 661 Échangeur de chaleur à refroidisseur d'air pour les services de raffineries de pétrole


Portée de l'API 661

• S'applique àéchangeurs de chaleur à refroidissement par air à tirage forcé ou induit.

• Couverturesconception mécanique,Performance thermique, etexigences opérationnelles.

• Il le fait.Je ne sais pas.s'appliquent à:

  • Des systèmes de climatisation.

  • Unités de réfrigération.

  • Radiateurs pour moteurs à combustion interne.


  • Bandeau de tubes:

    • Tubes généralement enAcier au carbone, acier inoxydable ou alliages(par exemple, Cu/Ni, Titane).

    • Disposés enen forme horizontale, en forme de A ou en forme de Vles configurations.

  • Fans et pilotes:

    • Moteurs électriques, turbines à vapeur ou entraînements hydrauliques.

    • Diamètre du ventilateur ≤6.7 m (22 pi)(les tailles plus grandes nécessitent une attention particulière).

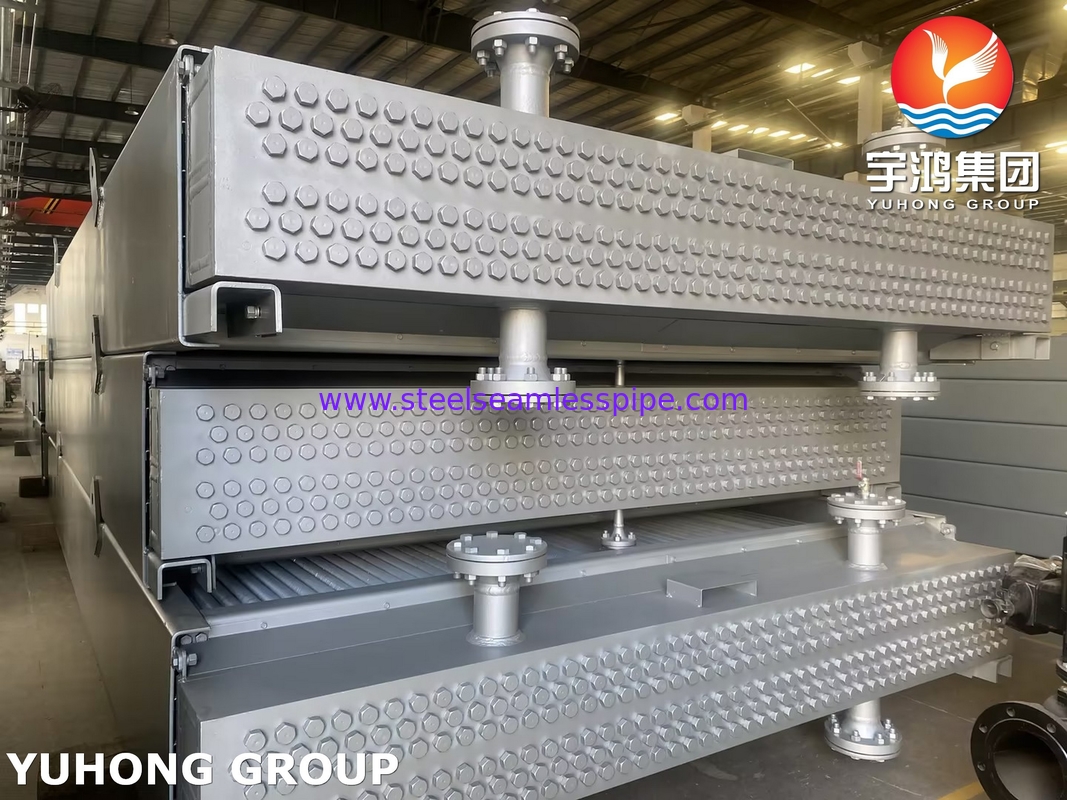

  • Encapsulats et buses:

    • Conçus parLe produit doit être présenté dans un emballage de qualité supérieure..

    • Les buses doivent permettreexpansion thermique.

      Matériaux et protection contre la corrosion

    • Tubes à nageoires:

      • Ailettes en aluminium (les plus courantes) ou acier inoxydable pour les environnements corrosifs.

    • Soutien structurel:

      • Acier au carbonerevêtements de protection(galvanisation, peinture époxy).

    • Allocation de corrosion:

      • Le minimum1.5 mm (1/16 pouces)sauf indication contraire.


        Exigences de performance et d'essais

        A. Performance thermique

      • Température ambiante de conception: typiquement38°C (100°F)sauf indication précise.

      • Vérification de la charge thermique: Le vendeur doit garantir les performances.

      • B. Essai mécanique

      • Épreuve hydrostatique:

        • 1.5 × pression de conceptionpour les tubes et les têtes.

      • C. Inspection et contrôle qualité

      • Vérification des dimensions(alignement du tube, espacement des nageoires).

      • Tests non destructifs:

      • Radiographie (RT)pour les soudures critiques.

      • Le produit de peinture pénétrant (PT) ou particule magnétique (MT)pour les défauts de surface.

      • • API 661 par rapport à d'autres normes

          Caractéristique	Pour l'utilisation des appareils électroménagers	Pour les appareils électroniques	Pour l'ASME BPVC
          Portée	ACHE de raffinerie	Les ACHE généraux	Seules les pièces sous pression
          Règles de conception	Détails mécaniques et thermiques	Similaire à l'API 661	Uniquement confinement sous pression
          Tests	Hydro, vibration et NDT	Des produits similaires	Hydro et NDT
          Matériaux	Alliages résistants à la corrosion	Des produits similaires	Tout produit homologué par ASME















          Radiographie (RT)pour les soudures critiques.

        • Le produit de peinture pénétrant (PT) ou particule magnétique (MT)pour les défauts de surface.

      •

      • Essai de fuite d'air:La stabilité.
