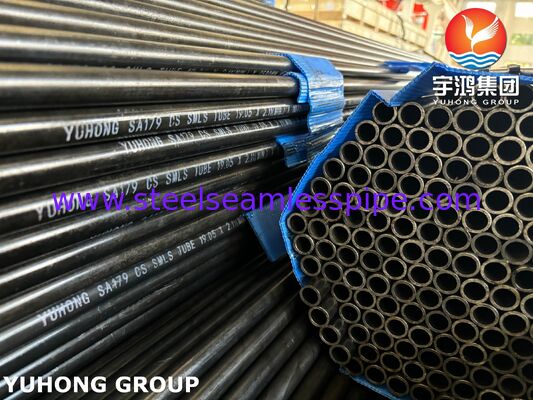

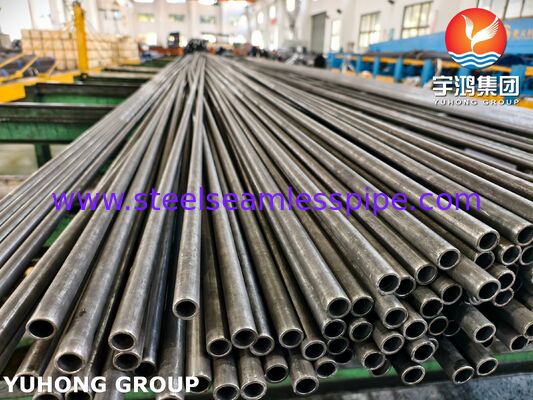

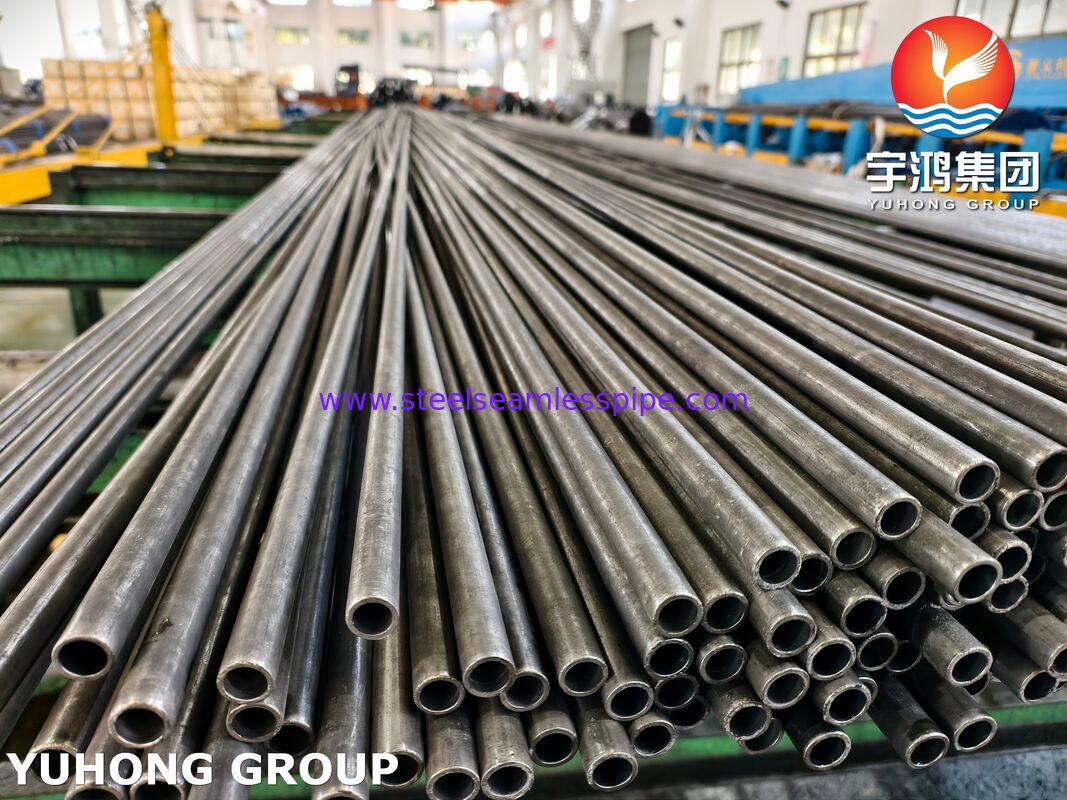

Tubes d'échangeur de chaleur sans soudure en acier au carbone ASTM A179

Tube d'échangeur de chaleur sans soudure en acier au carbone ASTM A179

ASTM A179 est une norme développée par l'American Society for Testing and Materials (ASTM), qui est un tube en acier sans soudure à usage spécifique adapté aux tubes en acier sans soudure les plus minces utilisés dans les échangeurs de chaleur tubulaires, les condenseurs et les dispositifs similaires de conduction de chaleur. La spécification du diamètre extérieur des tubes en acier spécifiée dans la norme ASTM A179/ASME SA179 est comprise entre 1/8 pouce et 3 pouces (soit 3,2 à 76,2 millimètres), ce qui est particulièrement adapté aux tubes à paroi mince.

Le processus de fabrication des tubes en acier sans soudure comprend le laminage à chaud et le étirage à froid. Les tubes d'échangeur de chaleur en acier au carbone ASTM A179 sont généralement fabriqués à l'aide de la technologie d'étirage à froid. Au cours du processus de fabrication, les tubes en acier subissent un traitement thermique pour améliorer leurs propriétés mécaniques et leur résistance à la corrosion. Après l'étirage à froid final, un traitement thermique doit être effectué à une température non inférieure à 650 °C.

Composition chimique du tube d'échangeur de chaleur ASTM A179

Le tube d'échangeur de chaleur sans soudure en acier au carbone ASTM A179 a une surface lisse sans rouille ni calamine d'oxyde. Les autres qualités de surface doivent être conformes à la norme ASTM A450/A450M. Chaque lot de tubes en acier doit subir des tests rigoureux, notamment des tests de dureté, des tests d'aplatissement, des tests de performance d'expansion (ou des tests de performance de cintrage) et des tests hydrostatiques, afin de garantir que leur qualité et leurs performances répondent aux exigences d'utilisation.

Comparaison des tubes sans soudure en acier au carbone ASTM A179 avec d'autres tubes similaires

1. L'ASTM A179 est un tube d'échange de chaleur à haute efficacité fabriqué par un processus d'étirage à froid. Cela garantit des dimensions précises et des surfaces intérieures et extérieures lisses, facilitant le transfert de chaleur et empêchant l'entartrage. Son objectif de conception n'est pas de résister à des pressions et températures extrêmement élevées, mais plutôt d'atteindre des performances d'échange de chaleur optimales à des pressions moyennes à basses. Applications typiques : Tubes d'échange de chaleur dans les échangeurs de chaleur à calandre et à tubes, les condenseurs, les évaporateurs et les économiseurs dans les sections basse pression des chaudières.
2. L'ASME SA210 Gr. A1 est un tube de chaudière haute pression et haute température, fabriqué par laminage à chaud ou étirage à froid. Il privilégie les propriétés mécaniques à haute température, capable de résister à des températures et pressions élevées, et contient une teneur légèrement plus élevée en carbone et en manganèse pour fournir la résistance au fluage et la résistance à la fatigue requises dans les environnements à haute température tels que les chaudières et les surchauffeurs. Les exigences minimales de résistance à la traction et de limite d'élasticité pour l'ASME SA210 GR. A1 sont généralement supérieures à celles de l'A179. Applications typiques : Tubes de paroi refroidie par eau de chaudière, tubes de surchauffeur, tubes de réchauffeur et autres systèmes de tuyauterie fonctionnant sous haute température et pression.
3. L'ASTM A178 Gr. A est un tube de chaudière économique soudé par résistance. Le processus de fabrication implique le soudage par résistance, où des bandes d'acier sont enroulées et fusionnées à l'aide d'un courant électrique pour former un tube, résultant en une soudure longitudinale. Il offre une option plus économique tout en garantissant une résistance de base. Cependant, en raison de la soudure, sa résistance à la pression, en particulier sa résistance à la fatigue et au fluage, est généralement considérée comme inférieure à celle des tubes sans soudure de spécifications équivalentes. La zone de soudure peut également être un point faible potentiel. Applications typiques : Tubes de chaudière (parois refroidies par eau) pour chaudières basse pression, tubes structurels pour échangeurs de chaleur basse pression et applications où le coût et l'efficacité du soudage sont critiques.

Application du tube d'échangeur de chaleur en acier au carbone ASTM A179

• Échangeur de chaleur
• Condenseur
• Système de réfrigération
• Industrie chimique
• Industrie de l'énergie
• Industrie agroalimentaire
