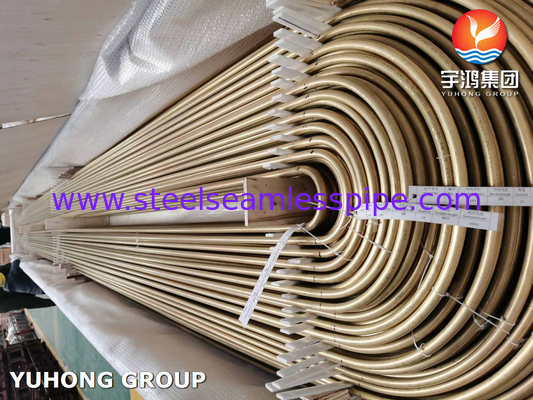

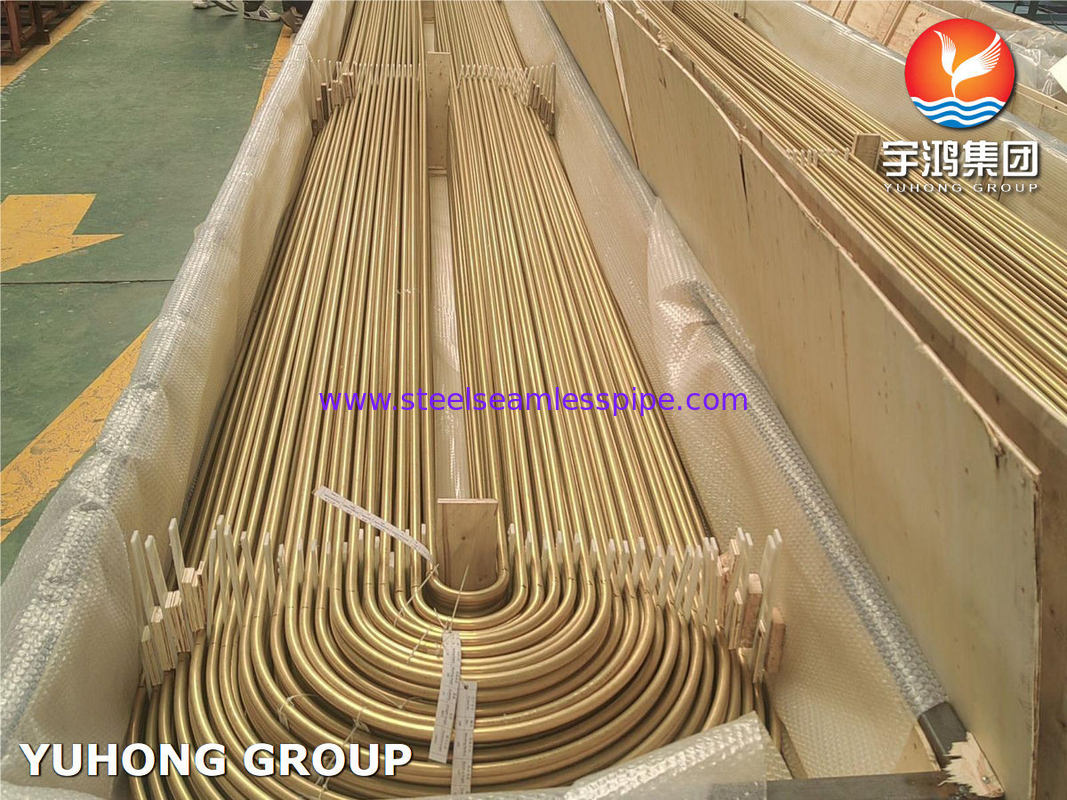

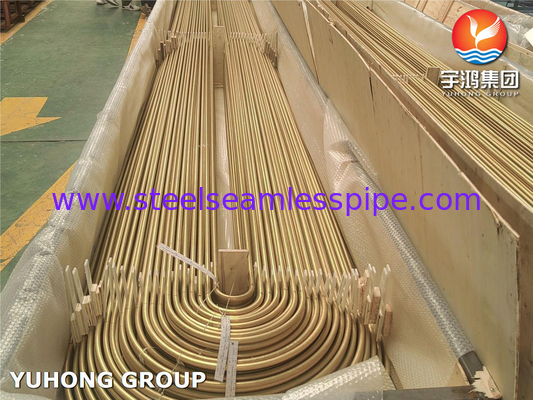

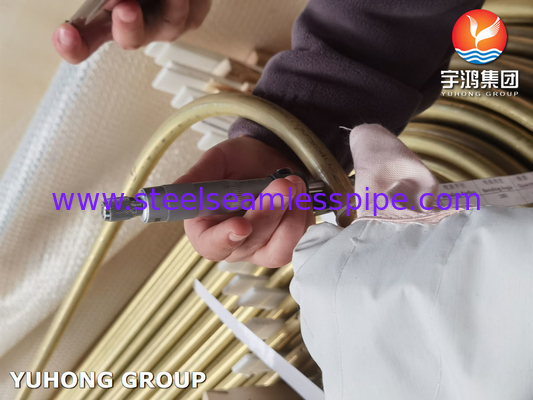

Tubes d'échangeur de chaleur en cuivre d'aluminium ASME SB111 C68700 U pour refroidisseurs de raffinerie

Application du tube de chaudière à inclinaison U selon la norme ASME SB111 C68700

1Systèmes maritimes et offshore

• Condensateurs et échangeurs de chaleur refroidis par eau de mer: condensateurs à bord des navires (refroidissement du moteur principal), échangeurs de chaleur de plateformes pétrolières offshore (systèmes hydrauliques de refroidissement, lubrifiants),Installations de dessalement (évaporateurs flash à plusieurs étages).

2Génération d'électricité (fossiles et nucléaires)

• Condensateurs de surface de vapeur: centrales électriques côtières/nucléaires (condensateurs refroidis par eau de mer), unités de récupération de chaleur résiduelle (chaudières à gaz d'échappement).

3. Traitement chimique et pétrochimique

• Application: transfert de chaleur par fluide corrosif: refroidisseurs de raffineries (traitement des hydrocarbures), condensateurs d'ammoniac (usines d'engrais).

4. climatisation et réfrigération

• Chillers et évaporateurs: La conception compacte convient aux évaporateurs à coque et à tube (par exemple, les chillers industriels), aux systèmes de refroidissement par eau de mer (bâtiments côtiers tropicaux), aux systèmes de réfrigération industriels.

5. refroidissement par processus industriels

• Échangeurs haute température/pression: répondent à des tolérances dimensionnelles strictes pour les systèmes haute pression, les refroidisseurs de mousse de brasserie/distillerie, la récupération de chaleur des usines de pâtes et de papier.

Résistance du tube de chaudière à flexion ASME SB111 C68700

1Propriétés mécaniques du cuivre en aluminium C68700 La spécification SB111 garantit que le tube répond à certains critères de résistance.

Les propriétés typiques à température ambiante du C68700 (ASTM B111, ASME SB111) sont les suivantes:

2. Facteurs qui influent sur la force

A. Effets de la température

• À des températures élevées (~ 150°C / 302°F):
• La résistance à la traction diminue de 20 à 30%.
• Risque de déformation par rampage si le stress est proche des limites de rendement.
• En dessous de 0 °C (32 °F):
• Il devient légèrement plus fort mais plus fragile (résistance aux chocs diminue).

B. Effets de la corrosion et de l'érosion

• La désensification ou le creusement peuvent réduire l'épaisseur effective de la paroi, ce qui réduit la capacité de pression.
• La corrosion due à l'érosion (eau de mer à grande vitesse) peut accélérer l'usure.

C. Considérations en matière de contraintes de courbe U

• La région courbée est durcie par le travail, ce qui augmente la résistance locale, mais risque de craquer par contrainte si elle n'est pas correctement recuit.
• Les contraintes résiduelles dues au pliage peuvent nécessiter un recuit de soulagement des contraintes.

3. Comparaison de la résistance avec les autres tubes échangeurs de chaleur

4Conception et limites de résistance opérationnelle

• Pression maximale admissible: dépend du diamètre du tube/de l'épaisseur de la paroi (utilisez la section VIII de l'ASME BPVC pour les calculs).
• Durée de vie à la fatigue: excellente pour les charges thermiques cycliques (la courbure en U accueille l'expansion).
• Évitez: le serrage excessif des feuilles de tubes (peut provoquer l'effondrement des tubes à paroi mince), les vibrations excessives (peut entraîner une usure).

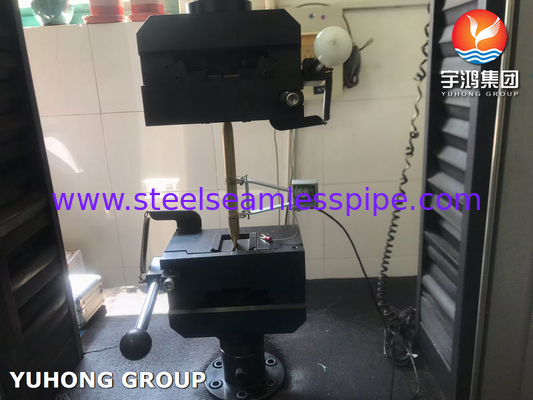

5Tests et certification

• Test hydrostatique: ne garantit aucune fuite à 1,5 fois la pression de conception.
• Épreuves de courant de tourbillon/UT: vérification des défauts affectant la résistance.
• Les certifications suivantes: ASTM B111 / ASME SB111, EN 12451 (UE).
