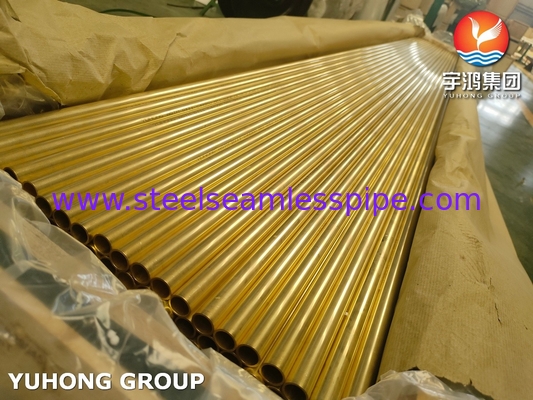

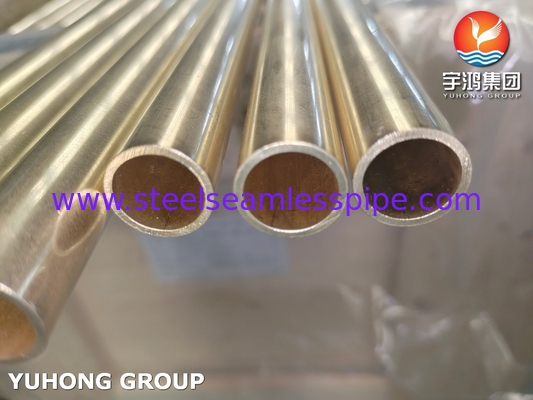

ASME SB111 C44300 Tubes en laiton sans soudure Tubes en cuivre pour échangeurs de chaleur

ASME B111 C44300 Tubes en laiton Tubes sans couture en acier allié de cuivre, tube d'échangeur de chaleur

1. Vue d' ensemble du matériel

C44300 (Admiralty Brass)est un alliage cuivre-zinc à résistance à la corrosion accrue, principalement utilisé dans les échangeurs de chaleur, les condensateurs et les applications marines.

• Composition:

  • Cu (cuivre): 70 à 73%

  • Zn (zinc): Solde résiduel

  • Sn (étain): 0,9­1,2% (ajoutée pour améliorer la résistance à la corrosion)

  • En tant que (arsenic): 0,02 à 0,06% (pour inhiber la désincisation)

2. Normes clés

•

• Pour l'application de la norme ASME B111:

  • Titre:Norme pour les tubes et tuyaux sans soudure en cuivre et en alliage de cuivre

  • Portée: spécifie les prescriptions relatives aux tubes sans couture en cuivre et alliages de cuivre, y compris les dimensions, les tolérances, les propriétés mécaniques et les méthodes d'essai.

  • C44300 Conformité: couvre la composition chimique, les désignations de température (par exemple, O60, H58) et les critères de performance.

3. Caractéristiques de performance

•

• Résistance à la corrosion:

  • Excellente résistance àeau salée,à la vapeur, etFluides de refroidissement industrielsen raison des additifs d'étain et d'arsenic.

  • Il résiste.dézincificationetérodation-corrosiondans les environnements à haute vitesse.

• Conductivité thermique: Efficacité thermique élevée (≈109 W/m·K), idéale pour les applications de transfert de chaleur.

• Propriétés mécaniques:

  • Résistance à la traction: 330 à 450 MPa (selon le tempérament)

  • Résistance au rendement: 125 ∼ 345 MPa

  • Dureté: 55155 HV

4. Applications

•

• Échangeurs de chaleur et condensateurs:

  • Condensateurs de centrales électriques, systèmes de climatisation et échangeurs de chaleur de raffineries.

  • Préférée dans les milieux marins en raison de sa résistance à l'eau salée.

• Ingénierie navale:

  • Des conduites d'eau de mer, des condensateurs à bord et des systèmes de dessalement.

• Systèmes de refroidissement industriels:

  • Processus chimique, boucles de refroidissement du pétrole et du gaz.

5. Fabrication et essais (ASME B111)

•

• Processus de tubes sans soudure: Produit par extrusion ou dessin à froid pour assurer une microstructure uniforme.

• Désignations de température:

  • O60 (réchauffé): Doux et à haute ductilité pour le moulage.

  • L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.: résistance plus élevée pour les applications structurelles.

• Épreuves obligatoires:

  • Épreuves hydrostatiques/pneumatiques: assure l'étanchéité.

  • Épreuves de courant de tourbillon (ET)Détecte les défauts de surface.

  • Épreuves d'aplatissement ou d'allumage: Valide la ductilité.

6. Avantages par rapport aux autres alliages de cuivre

7. Conformité et certification

•

• Conformité à la norme ASME B111: exige la certification de la composition chimique, des propriétés mécaniques et des tolérances dimensionnelles.

• Certifications supplémentaires:

  • Pour l'utilisation dans les machines à coudre: équivalent à l'ASME B111 pour les tubes en alliage de cuivre sans soudure.

  • Pour les appareils électroniques: norme européenne pour les tuyaux sans soudure en alliage de cuivre.
