Réducteur excentrique en acier allié ASME B16.9 ASTM A234 WP5 Classe 1 / Classe 3 pour tuyauterie

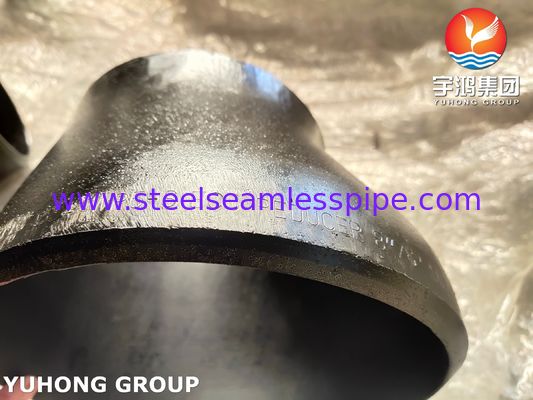

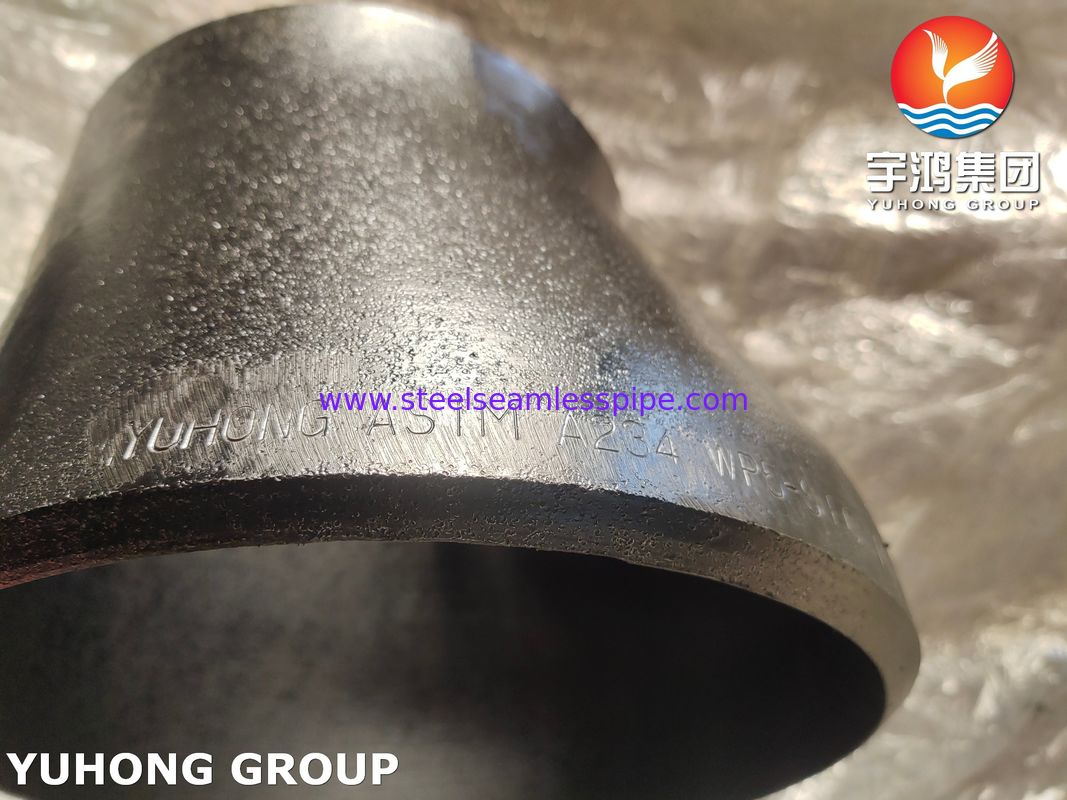

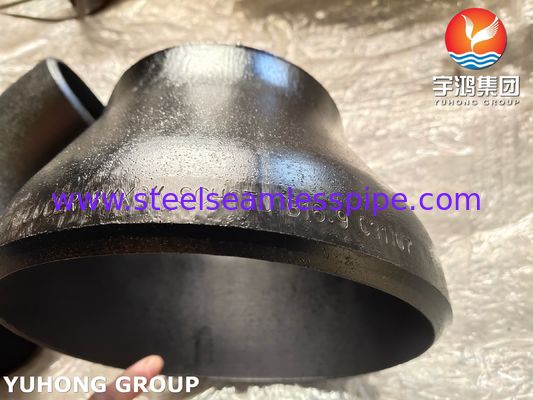

Un réducteur excentrique en acier allié ASTM A234 WP5 CL1 / CL3 selon ASME B16.9 est un composant de tuyauterie forgé ou laminé, conique, utilisé pour joindre de manière permanente deux tuyaux de diamètres différents dans un système de tuyauterie à haute température, où les lignes centrales sont décalées (excentriques) pour maintenir un dessus ou un dessous plat. Un réducteur à souder bout à bout est un type de raccord de tuyauterie utilisé pour connecter deux tuyaux de diamètres différents. Contrairement à d'autres types de réducteurs (par exemple, les réducteurs à souder par emboîtement ou filetés), les réducteurs à souder bout à bout sont conçus pour être soudés directement aux tuyaux, offrant une connexion sans soudure. Cela les rend idéaux pour les applications à haute pression et haute température. Il est fabriqué selon les exigences dimensionnelles de l'ASME B16.9, fabriqué à partir d'un acier allié de 5% de chrome / 0,5% de molybdène selon l'ASTM A234 Grade WP5, et est disponible en deux classes de ténacité au choc (CL1 et CL3). Il est installé par soudage bout à bout directement aux extrémités des tuyaux.
Types de réducteurs à souder bout à bout
Réducteurs concentriques : Ces réducteurs ont une forme symétrique, avec la ligne centrale de l'extrémité la plus petite alignée avec la ligne centrale de l'extrémité la plus grande. Ils sont couramment utilisés dans les pipelines horizontaux où il est important de maintenir la même élévation.
Réducteurs excentriques : Ces réducteurs ont une ligne centrale décalée, ce qui signifie que l'extrémité la plus petite est décalée par rapport à la ligne centrale de l'extrémité la plus grande. Ils sont souvent utilisés dans les pipelines verticaux ou lorsqu'il est nécessaire de maintenir une surface de fluide de niveau (par exemple, dans les systèmes de drainage).
Exigences chimiques des raccords de tuyauterie en acier allié ASTM A234 WP5
| Élément | Plage de composition |
|---|
| Carbone (C) | 0,20% - 0,35% |
| Manganèse (Mn) | 0,60% - 1,20% |
| Phosphore (P) | ≤ 0,040% |
| Soufre (S) | ≤ 0,045% |
| Silicium (Si) | 0,15% - 0,40% |
Pression et température nominales des raccords de tuyauterie en acier allié ASTM A234 WP5
| Classe | Pression nominale (psi) à 70°F | Température de fonctionnement maximale (°F) |
|---|
| Classe 1 | 1500 psi | 800°F |
| Classe 3 | 3000 psi | 800°F |
| Alliage de nickel | ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400), UNS 8020 (ALLIAGE 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C276) |
| Acier inoxydable | ASTM / ASME SA 403 GR WP "S" / "W" / " WX" 304 , 304L, 304H, 304N, 304LN, 309, 310H, 316, 316H, 317, 317L, 321, 321H, 347, 347 H |
| Acier duplex | ASTM / ASME SA 815 UNS NO.S 31803, S 32205, S 32550, S 32750, S 32760 |
| Acier au carbone | ASTM / ASME A 234 WPB, WPC
ASTM / ASME A 860 WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70 |
| Acier allié | ASTM / ASME A 234 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 |
Remarque : Les raccords des nuances WP1, WP11 Classe 1, WP11 Classe 2, WP11 Classe 3, WP12 Classe 1, WP12 Classe 2, WP22 Classe 1, WP22 Classe 3, WP5 et WP9 doivent être fournis dans un état recuit, recuit isotherme ou normalisé et revenu
état. S'ils sont normalisés et revenus, la température de revenu pour WP11 Classe 1, WP11 Classe 2, WP11 Classe 3, WP12
Classe 1, et WP12 Classe 2 ne doit pas être inférieure à 1150 °F [620°C] ; pour les nuances WP5, WP9, WP22 Classe 1 et WP22 Classe 3, la température de revenu ne doit pas être inférieure à 1250 °F [675°C].
Applications
Production d'énergie : Utilisé dans les chaudières, les conduites de vapeur et autres applications à haute température et haute pression.
Industrie pétrolière et gazière : Utilisé dans les pipelines pour le transport de pétrole, de gaz naturel et d'autres hydrocarbures.
Traitement chimique : Convient aux systèmes manipulant des produits chimiques corrosifs, où une résistance et une durabilité élevées sont requises.
Traitement et distribution de l'eau : Utilisé dans les systèmes d'eau municipaux et les stations d'épuration.
Installation et maintenance
Soudage : Les réducteurs à souder bout à bout sont conçus pour être soudés directement aux tuyaux. Des techniques et procédures de soudage appropriées doivent être suivies pour garantir une connexion solide et étanche.
Alignement : Un alignement correct est crucial pour éviter les concentrations de contraintes et assurer un flux régulier.
Inspection : Une inspection et une maintenance régulières sont nécessaires pour détecter et résoudre tout problème potentiel, tel que la corrosion ou les fissures.
-
