Pour les appareils de traitement de la chaleur, les pièces d'emballage doivent être équipées d'un dispositif d'échangeur de chaleur de type ASTM A179/ASME SA179.

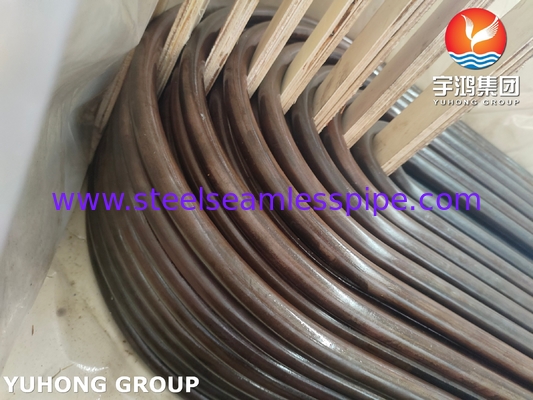

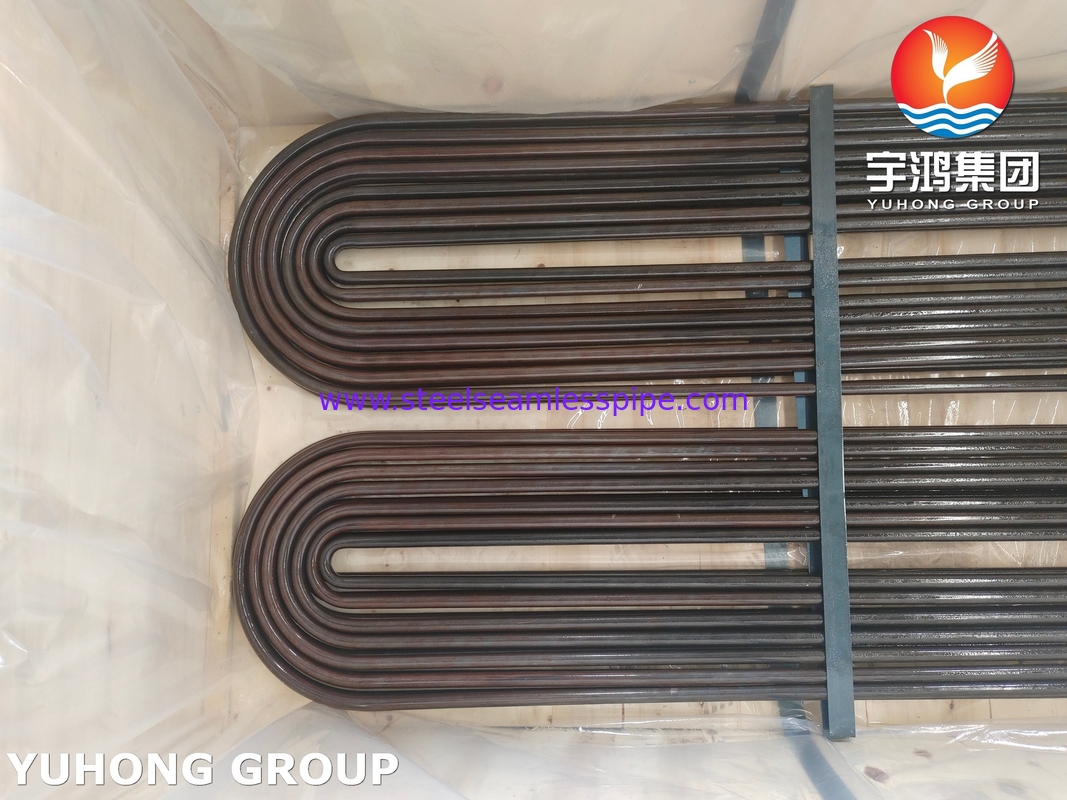

Les tubes ASTM A179 sont généralement fabriqués à partir d'acier à faible teneur en carbone, ce qui offre une bonne combinaison de résistance, de ductilité et de soudabilité.qui améliore leur résistance et permet des tolérances plus strictesUn rayon de flexion plus petit peut entraîner une augmentation de la turbulence, ce qui peut améliorer le transfert de chaleur, mais peut également entraîner des chutes de pression plus élevées.Les tubes à courbure en U doivent être fabriqués avec un rayon de courbure spécifique afin d'éviter les contraintes susceptibles de provoquer une défaillance.En outre, le choix du matériau (p. ex. acier inoxydable, cuivre, etc.) peut également avoir une incidence sur le rayon de flexion autorisé.Différents matériaux ont des propriétés mécaniques distinctes et peuvent tolérer différents niveaux de contrainte.

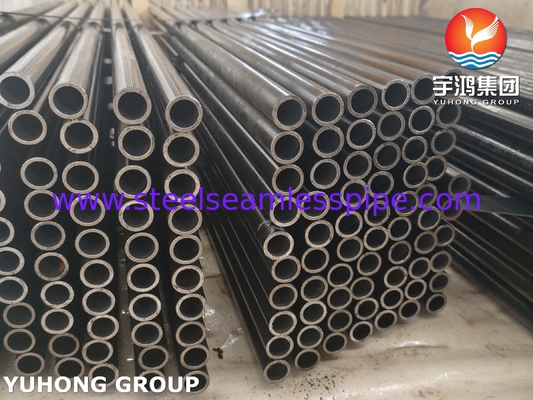

A179 Tubes sans soudure en acier au carbone Composition chimique:
|
C, en %
|
Mn, en %
|
P, %
|
S, en %
|
|
0.06 à 0.18
|
0.27 à 0.63
|
0.035 au maximum
|
0.035 au maximum
|
A179 Tubes sans soudure en acier au carbone Propriétés mécaniques:
|
Résistance à la traction, MPa
|
Résistance au rendement, MPa
|
L'allongement, en %
|
Dureté, HRB
|
|
325 minutes
|
180 minutes
|
35 minutes
|
72 au maximum
|
A179 Tubes sans soudure en acier au carbone Diamètre extérieur et tolérance
| Diamètre extérieur, mm |
Tolérance, mm |
| 3.2≤OD<25.4 |
± 0.10 |
| 25.4≤OD≤38.1 |
± 0.15 |
|
38.1
|
± 0.20 |
| 50.8≤OD<63.5 |
± 0.25 |
| 63.5≤OD<76.2 |
± 0.30 |
| 76.2 |
± 0.38 |
A179 Épaisseur et tolérance des parois des tubes sans soudure en acier au carbone
| Diamètre extérieur, mm |
Tolérance, % |
| 3.2≤OD<38.1 |
+20/-0 |
| 38.1≤OD≤76.2 |
+22/-0 |
Les échangeurs de chaleur sont des composants essentiels dans diverses industries, et le choix du matériau des tubes joue un rôle important dans leurs performances et leur durabilité.Voici quelques matériaux couramment utilisés pour les tubes échangeurs de chaleur:
1Acier au carbone
ASTM A179/A192: couramment utilisé pour les applications à basse pression où une résistance à la corrosion plus élevée n'est pas critique.
2Acier inoxydable
Types 304, 316 et 321: Les tubes en acier inoxydable sont largement utilisés pour leur excellente résistance à la corrosion, en particulier dans des environnements difficiles et où l'hygiène est essentielle (comme la transformation des aliments).
Acier inoxydable duplex: offre une résistance élevée et une résistance à la corrosion des trous et des contraintes, ce qui le rend approprié pour des applications plus exigeantes.
3. de cuivre
Alliages de cuivre: Le cuivre et ses alliages (comme le laiton et le bronze) sont utilisés pour leur excellente conductivité thermique.Ils sont courants dans les applications de boissons et de climatisation, mais peuvent être sujets à la corrosion dans certains environnements.
4Titane
Alliages de titane: préférés dans des environnements très agressifs, tels que l'eau de mer ou le traitement chimique, en raison de leur excellente résistance à la corrosion et de leur rapport résistance/poids.
5. en aluminium
Alliages d'aluminium: légers et offrent une bonne conductivité thermique. Utilisés dans des applications nécessitant une pression inférieure, comme les échangeurs de chaleur automobiles.
6. Alliages de nickel
Inconel et Monel: utilisés dans des environnements extrêmes ou où les températures élevées et la corrosion sont préoccupantes.
7. alliages cuivre-nickel
CuNi 90/10, CuNi 70/30: fréquent dans les applications marines en raison de sa résistance à la corrosion de l'eau de mer et à la biofouling.
8. alliages spéciaux
Hastelloy, alliage 20: Utilisé dans les industries ou environnements de transformation chimique impliquant des produits chimiques agressifs et des températures élevées.
Applications
- Équipement pharmaceutique
- Équipement chimique
- Équipement pour l'eau de mer
- Échangeurs de chaleur
- Condensateurs
- Industrie de la pâte et du papier
- Entreprises de forage pétrolier offshore
- Génération d'électricité
- Produits pétrochimiques
- Traitement du gaz
- Produits chimiques spécialisés
- Produits pharmaceutiques
