L'échangeur de chaleur de l'acier au carbone normalisé SA516

Résumé

SA516 feuille de tube de qualité 70est généralement utilisé dans la construction d'échangeurs de chaleur, de récipients sous pression et de chaudières, où sa fonction est de soutenir les tubes, d'assurer un étanchéité adéquate,et gérer les conditions de haute pression et de haute températureLa feuille de tube est un composant essentiel dans les échangeurs de chaleur, car elle sert d'interface entre les tubes et la coque, facilitant le transfert de chaleur tout en maintenant l'intégrité structurelle.

SA516 Les feuilles de tubes de qualité 70 sont un élément essentiel dans la construction de récipients sous pression et d'échangeurs de chaleur.et résistance à des températures et pressions modérées les rendent idéaux pour une variété d'applications industriellesCependant, pour les environnements plus corrosifs, les produits chimiques sont utilisés pour la fabrication d'électricité.des traitements de surface ou des alliages supplémentaires peuvent être nécessaires pour assurer les performances et la fiabilité à long terme.

Caractéristiques principales de la feuille de tuyauterie SA516 de qualité 70:

1Propriétés du matériau:

• Matériau de base: SA516 de qualité 70 est un acier au carbone avec une teneur relativement faible en carbone et une bonne résistance à la traction.et son inclusion dans une feuille de tube assure que la structure peut résister à des pressions élevées et des fluctuations de température.
• Résistance à la traction: 70-90 ksi (485-620 MPa) qui fournit une résistance suffisante pour gérer les contraintes mécaniques dans les systèmes à haute pression.
• Résistance au rendement: ≥ 38 ksi (260 MPa), ce qui garantit que la tôle peut supporter des charges importantes sans déformation permanente.
• L'allongement: au moins 20% en 8 pouces (200 mm), assurant un certain degré de flexibilité et de ténacité pendant les opérations.
• Dureté: typiquement dans la gamme 138 ̊179 HB (Brinell), offrant une dureté suffisante pour résister à l'usure et aux chocs.

2Fabrication et usinage:

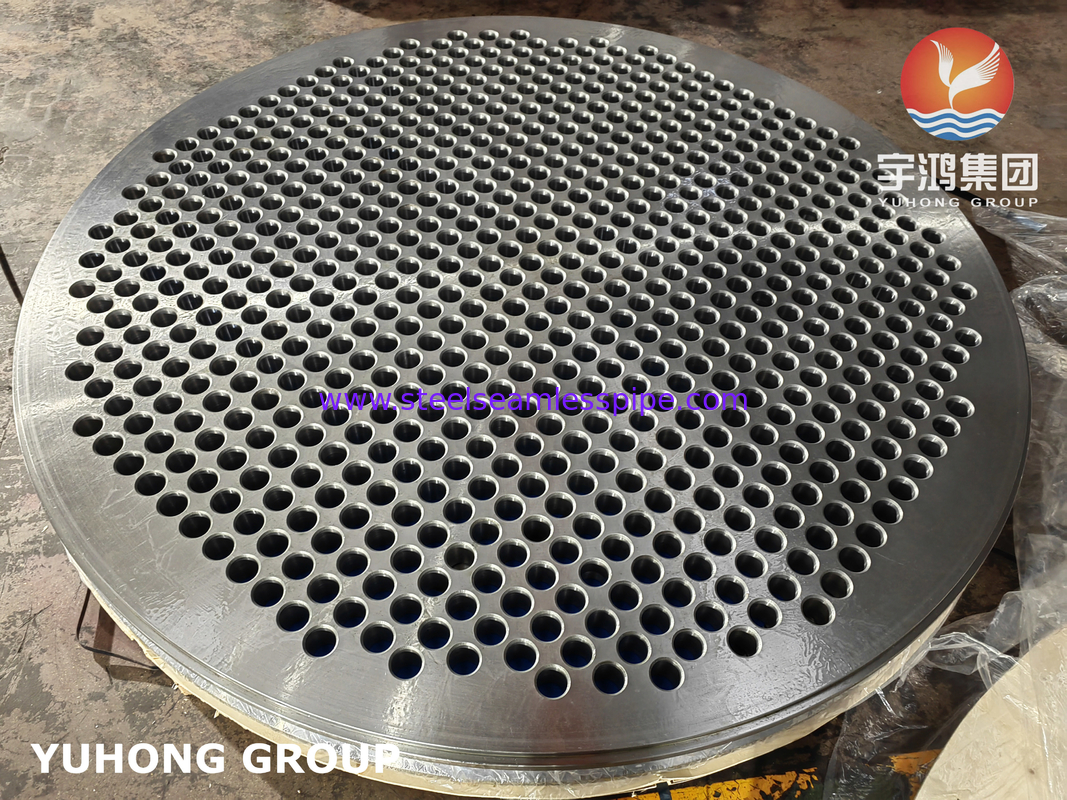

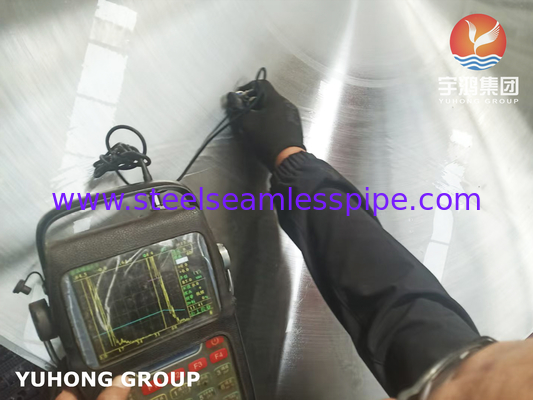

• Construction de la feuille de tube: La feuille de tube est généralement une plaque d'acier épaisse et solide ou une pièce forgée qui est perçée ou usinée pour accueillir les tubes.Les trous sont soigneusement forés avec précision pour assurer un bon alignement et pour éviter les fuites à l'interface tube-tube.
• Soudabilité: le SA516 de qualité 70 est connu pour sa bonne soudabilité, ce qui est essentiel pour la fabrication de feuilles de tubes.Le matériau peut être soudé à l'aide de méthodes conventionnelles telles que SMAW (soudage à l'arc métallique blindé), SAW (soudage à l'arc submergé) et GTAW (soudage à l'arc au tungstène au gaz).
• Traitement thermique: après fabrication, les feuilles de tubes sont souvent traitées thermiquement (par exemple, normalisées ou soulagées de contraintes) pour réduire les contraintes internes et améliorer la ténacité.Ceci est particulièrement important dans les applications à haute pression où des fissures ou des défauts pourraient entraîner une défaillance.

3Résistance à la corrosion:

• Bien que le SA516 de qualité 70 ait une certaine résistance inhérente à la corrosion générale, les feuilles de tubes exposées à des produits chimiques agressifs ou à des environnements corrosifs peuvent nécessiter des revêtements, revêtements, revêtements, revêtements, etc. supplémentaires.ou alliages résistants à la corrosion pour une utilisation à long terme.
• Pour les applications dans des environnements où la corrosion est préoccupante, des traitements de surface supplémentaires ou l'utilisation d'alliages tels que Inconel ou Hastelloy pour les tubes peuvent être nécessaires.

4Performance mécanique sous pression:

• Résistance à haute pression: la feuille de tube doit résister à la pression interne du fluide circulant à travers les tubes.assure que la feuille de tube peut résister à une pression interne importante sans défaillance.
• Résistance à la température: Il convient aux applications à température modérée à élevée, généralement dans la plage de 400 ° F à 850 ° F (200 ° C à 450 ° C), ce qui est courant dans les échangeurs de chaleur et les chaudières.

5Considérations de conception:

• Épaisseur: Les feuilles de tubes en SA516 de qualité 70 sont disponibles dans différentes épaisseurs, en fonction des pressions requises et de la taille de l'échangeur de chaleur ou du récipient sous pression.L'épaisseur peut aller de quelques centimètres à plus d'un mètre..

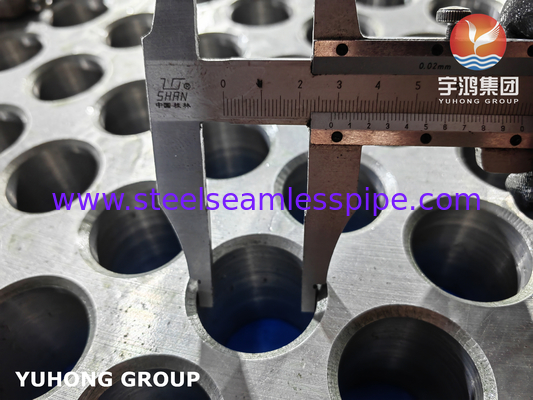

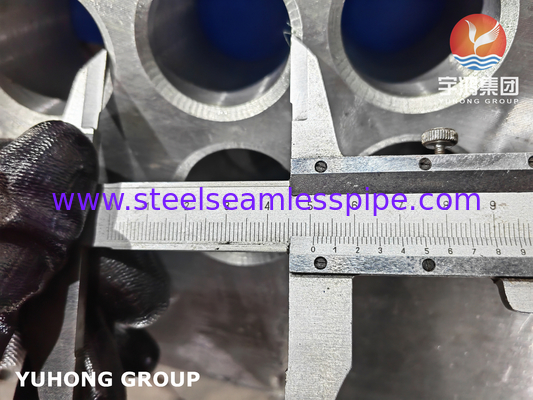

• Modèles de trous: la conception du motif de trous (arrangement des tubes) et la taille des trous est essentielle aux performances de la feuille de tubes.avec des diamètres de trous précis pour assurer un bon ajustement.
• Surface d'étanchéité: La surface d'étanchéité de la feuille de tube est généralement usinée pour obtenir une finition lisse afin d'éviter les fuites et de s'assurer que les tubes sont correctement scellés.Il peut également nécessiter un joint ou un élément d'étanchéité pour empêcher les fuites entre les tubes et la feuille de tubes.

Propriétés mécaniques

Composition chimique

Applications:

• Échangeurs de chaleur:Utilisé dans les échangeurs de chaleur à coque et à tube et refroidis à l'air où la feuille de tube est la partie critique qui maintient les tubes en place.
• Pour les récipients sous pression:Dans les récipients sous pression, la feuille de tube agit comme la cloison séparant différentes chambres, souvent utilisée dans les chaudières à vapeur, les réacteurs et les échangeurs de chaleur dans la pétrochimie, la production d'énergie,et des industries chimiques.
• Les chaudières:Les feuilles de tubes sont essentielles dans les chaudières à vapeur, où elles maintiennent le faisceau de tubes en place tout en résistant à l'expansion thermique et à la pression de la génération de vapeur.
