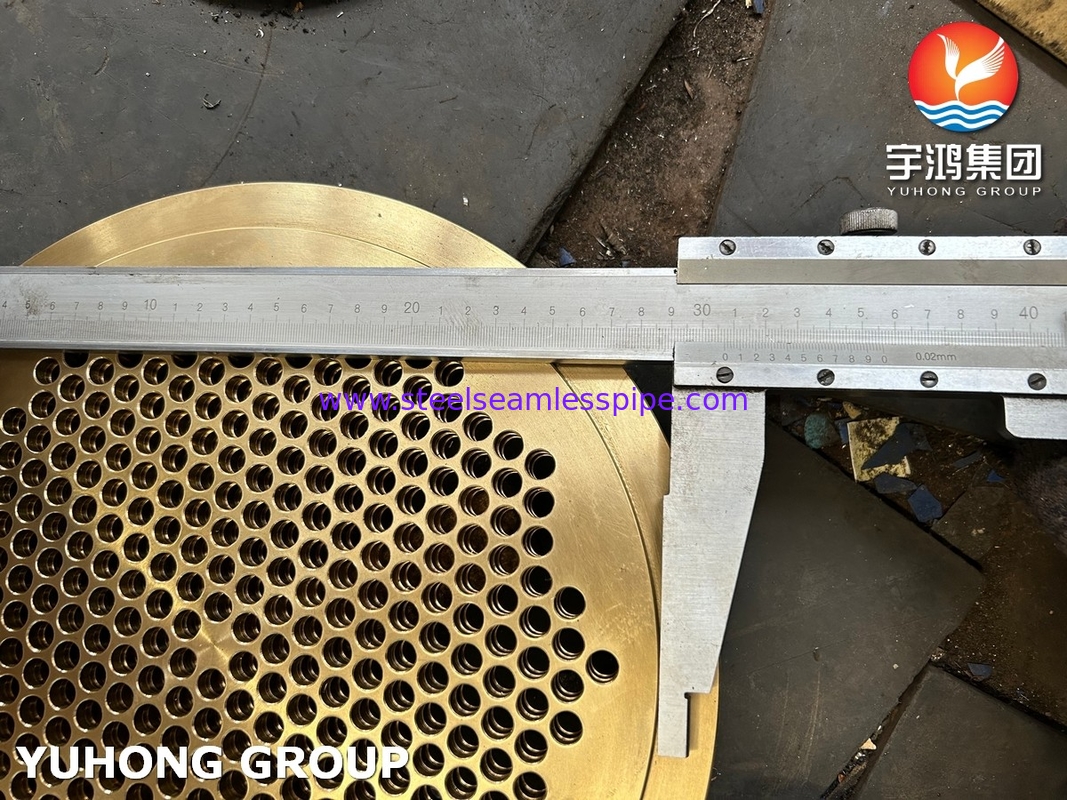

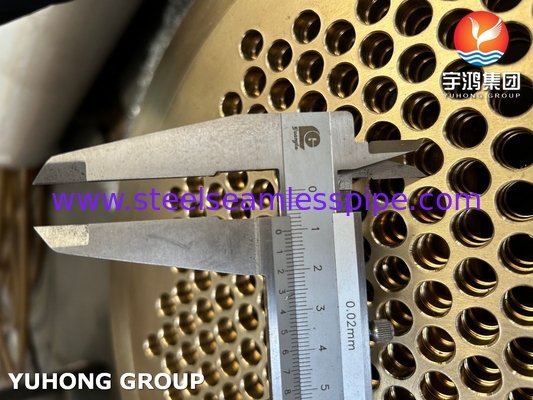

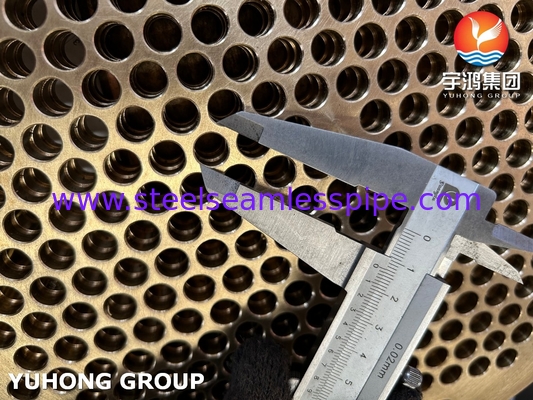

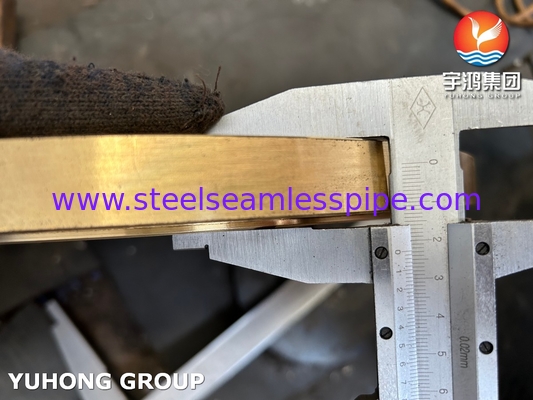

ASTM B171 C46400 Tubes en laiton naval pour échangeur de chaleur et chaudière
ASTM B171 Portée:
La présente spécification établit les prescriptions relatives aux plaques, tôles et cercles en alliage de cuivre coupés à partir de plaques et tôles pour les récipients sous pression, les condensateurs et les échangeurs de chaleur.Les alliages suivants sont couverts::
Désignation précédemment utilisée
C36500 Muntz métallique au plomb
C44300 Amirauté, Arsenic
C44400 Amirauté, Antimonial
C44500 Amirauté, phosphorisé
C46400 Laiton naval, non inhibé
C46500 Laiton naval, arsenic
C61300 Aluminium Bronze
C61400 Aluminium Bronze D
C63000 10 % Aluminium-nickel Bronze
C63200 9 % Aluminium-nickel et bronze
C70600 90-10 cuivre nickel
C70620 90-10 cuivre nickel- ((modifié pour le soudage)
C71500 70-30 cuivre nickel
C71520 70-30 cuivre nickel- ((modifié pour le soudage)
C72200. . .
La feuille de tubes en acier de cuivre est un matériau composite constitué de plaque de cuivre et de plaque d'acier par soudage par explosion, qui combine les caractéristiques physiques,propriétés chimiques et mécaniques des tôles d'acier et des tôles de cuivreLa feuille de tubes en acier plaqué au cuivre a une bonne conductivité et une ductilité suffisante, ce qui est facile à former.
Le laiton naval C46400 est un alliage composé principalement de cuivre et de zinc avec une teneur maximale en étain de 1%.Le cuivre 46400 est très résistant à la corrosion dans l'eau de mer à des températures supérieures à la normale tout en assurant une résistance et une rigidité accrues..
Utilisé à l'origine dans les applications maritimes, ce laiton naval a une bonne résistance à la corrosion dans l'eau de rivière modérément polluée et l'eau de mer propre.L'alliage est largement utilisé dans les équipements d'échange de chaleur dans des conditions de fonctionnement modérées.
Il a d'excellentes capacités de travail à chaud et est bien adapté pour la forge à chaud et la pressure à chaud.
Où se trouve la feuille de tuyauterie fixe dans l'échangeur de chaleur à tête flottante?
La feuille de tube à l'extrémité arrière de l'en-tête de la coquille a un diamètre légèrement inférieur à celui de la coquille, ce qui permet de tirer le faisceau à travers la coquille.L'utilisation d'une tête flottante signifie que l'expansion thermique peut être autorisée et que le faisceau de tubes peut être retiré pour le nettoyage.
Composition chimique du C46400
|
Élément
|
L'acier de la marine C46400
|
|
- Je vous en prie.
|
590,0% à 62,0%
|
|
- Je ne sais pas
|
00,5% à 1,0%
|
|
Pb
|
max. 0,2%
|
|
Le Fe
|
max. 0,1%
|
|
Zn
|
Le solde
|
Propriétés physiques
|
Densité en g/cm3
|
8.4
|
|
Plage de température de fusion °C
|
885 à 900
|
|
Conductivité thermique W/mK
|
116
|
|
Résistance électrique μΩ.m15°C
|
6.5
|
|
Coefficient de dilatation thermique de 0 à 250°C
|
21.2
|
|
Perméabilité magnétique relative
|
1.01
|
Propriétés mécaniques
|
Résistance à la traction (N/mm2)
|
380
|
|
Résistance à l'usure/résistance au rendement (N/mm2)
|
170
|
|
L'allongement (%)
|
33
|
Applications:
- Les chaudières
- Des chauffe-eau.
- Des colonnes.
- Des bouts de plat.
- Des filtres.
- Échangeurs de chaleur
- Des pipelines.
- Les récipients sous pression
- Fabrication dans les champs pétrolifères
