L'acier inoxydable ASTM A182 F304L/F316L
Qu'est-ce que le tube et les déflecteurs?

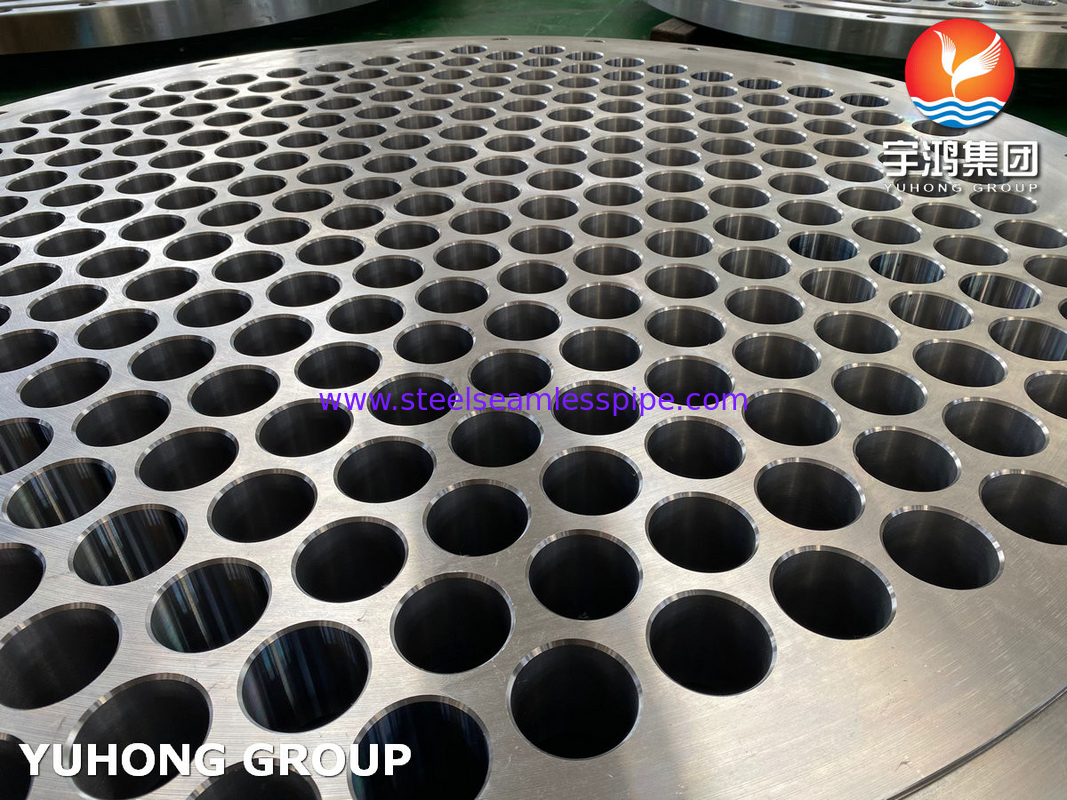

Feuille de tuyau: Une feuille de tube est une plaque ou un tube qui sert de support aux tubes d'un échangeur de chaleur.en acier inoxydable, ou en cuivre.

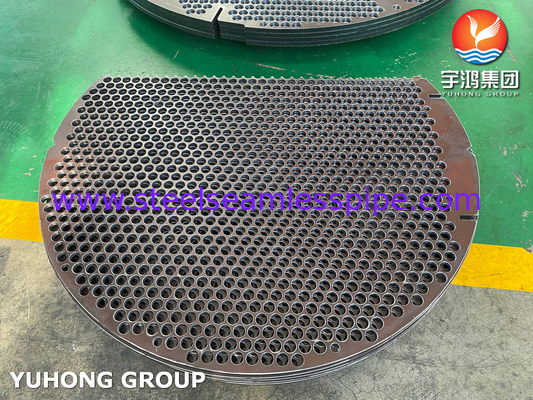

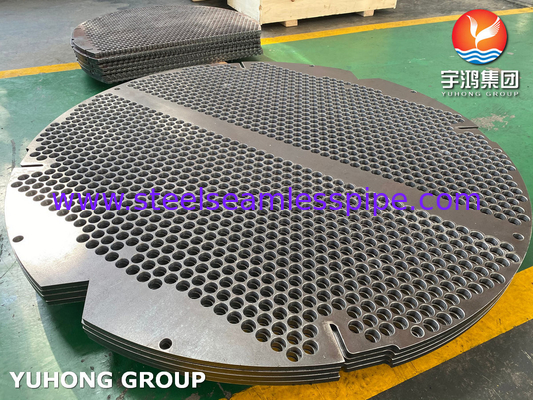

Les déflecteurs: Les déflecteurs sont des plaques ou des dispositifs placés dans un échangeur de chaleur pour diriger le flux des fluides et augmenter l'efficacité du transfert de chaleur.qui crée des turbulences et améliore le transfert de chaleur entre le fluide et les tubesLes baffles peuvent être fabriqués à partir de divers matériaux, y compris des métaux, des synthétiques et des céramiques.
Quelles sont les principales propriétés et avantages des feuilles de tubes et des déflecteurs?
1.Feuille de tuyau:
Les États membresPrincipales propriétés:
- Haute résistance et stabilité pour supporter le poids et la pression des tubes
- bonnes propriétés de transfert de chaleur pour assurer un échange de chaleur efficace entre le fluide et les tubes
- Compatibilité du matériau avec les tubes et l'environnement de l'échangeur de chaleur pour prévenir la corrosion et l'érosion
(2) LesLes avantages:
- Fournit un ancrage mécanique sûr des tubes
- permet de retirer et de remplacer facilement les tubes individuels pour l'entretien et le nettoyage
- Peut être conçu pour accueillir différentes tailles et configurations de tubes afin d'optimiser le transfert de chaleur
2.Les déflecteurs:
Les États membresPrincipales propriétés:
- Capacité à favoriser la turbulence dans le fluide, ce qui augmente l'efficacité du transfert de chaleur
- Résistance à la déformation ou aux dommages dus à la vitesse et à la pression élevées du fluide à l'intérieur de l'échangeur de chaleur
- Compatibilité du matériau avec l'environnement des fluides et des échangeurs de chaleur pour prévenir la corrosion et l'érosion
(2) LesLes avantages:
- Améliore le transfert de chaleur en augmentant la surface des tubes exposés au fluide
- Réduit la probabilité de zones mortes ou de zones à faible débit dans l'échangeur de chaleur, ce qui peut entraîner une diminution des performances
- Peut être conçu dans une variété de formes et de configurations pour optimiser le débit de fluide et l'efficacité du transfert de chaleur
Méthode d'analyse des feuilles de calcul
Affiche la norme à utiliser pour l'analyse:
- TEMA - Association des fabricants d'échangeurs tubulaires
-ASME - ASME Section VIII, Division 1, Section UHX ou ASME Section VIII, Division 2, Partie 4
- L'option sélectionnée dans le code de conception détermine si le logiciel utilise la division 1 ou la division 2.
- PD 5500 (code britannique) - Code britannique des navires sous pression, section 3.9, feuilles de tubes d'échangeur de chaleur plat
- EN-13445
F316L Composition chimique
| Symbole de qualité |
Numéro de la NNU |
Alliage |
Éléments |
Composition en % |
| F316L |
S31603 |
18 chrome, 8 nickel, modifié avec du molybdène,
à faible teneur en carbone 316LG |
Carbone |
0.030 maximum |
| Manganèse |
2.00 au maximum |
| Période d'utilisation |
0.045 au maximum |
| Soufre |
0.030 maximum |
| D'autres produits |
1.00 au maximum |
| autres métaux |
10.0 à 15.0 |
| Chromes |
16.0 à 18.0 |
| Molibdène |
2.00 à 3.00 |
| Nitrogen |
0.10 |
F304LComposition chimique:
| C |
Nom de l'entreprise |
P |
S |
Je sais. |
Je ne sais pas |
Cr |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8 à 13 |
18 à 20 ans |
Quelles sont les applications des feuilles de tubes et des déflecteurs?
Les feuilles de tubes et les déflecteurs sont couramment utilisés dans les échangeurs de chaleur dans diverses industries, notamment:
1- Pétrole et gaz: les échangeurs de chaleur sont utilisés pour transférer la chaleur entre les fluides chauds et froids dans les raffineries de pétrole, les usines de traitement du gaz et les installations pétrochimiques.
2Génération d'énergie: Les échangeurs de chaleur sont utilisés dans les centrales électriques pour transférer la chaleur de la vapeur ou du gaz à l'eau, qui est ensuite utilisée pour produire de l'électricité.
3Traitement chimique: Les échangeurs de chaleur sont utilisés dans les installations de traitement chimique pour transférer la chaleur entre les fluides dans la production de divers produits chimiques.
4• Aliments et boissons: les échangeurs de chaleur sont utilisés dans la production d'aliments et de boissons pour refroidir ou chauffer les ingrédients pendant la transformation.
5. HVAC: Les échangeurs de chaleur sont utilisés dans les systèmes de chauffage, de ventilation et de climatisation pour transférer la chaleur entre l'air et les fluides, ce qui aide à réguler la température et l'humidité intérieures.
Dans toutes ces industries, les feuilles de tubes et les déflecteurs jouent un rôle important pour assurer un transfert de chaleur efficace et maintenir l'intégrité structurelle de l'échangeur de chaleur.
