Condensateur d'échangeur de chaleur à tube

Les faisceaux de tubes pour les échangeurs de chaleur peuvent être construits pour les applications liquide-liquide ou vapeur-liquide.Les ensembles peuvent être utilisés pour des applications telles que les processus industriels et le chauffage ou le refroidissement commercial de l'eau.

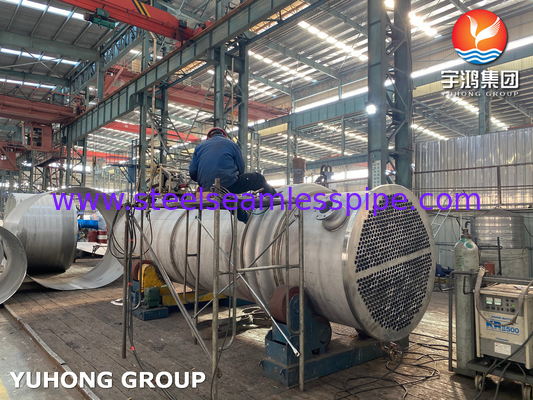

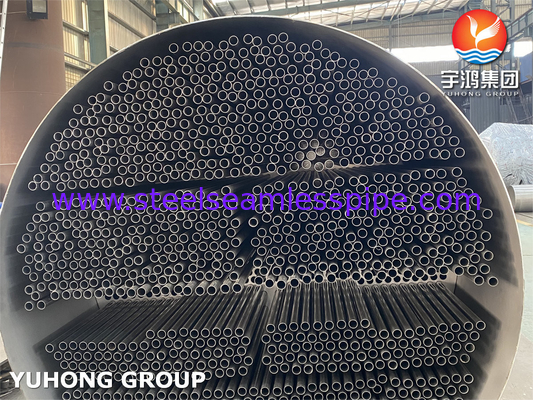

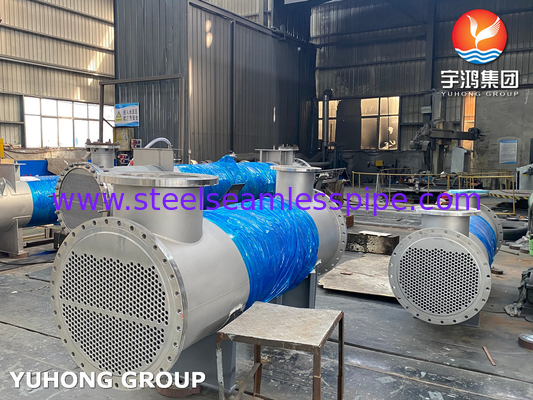

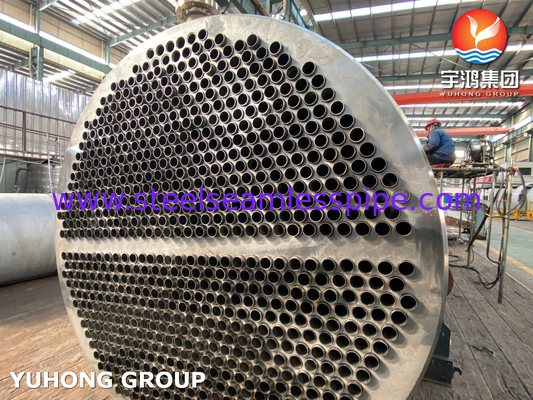

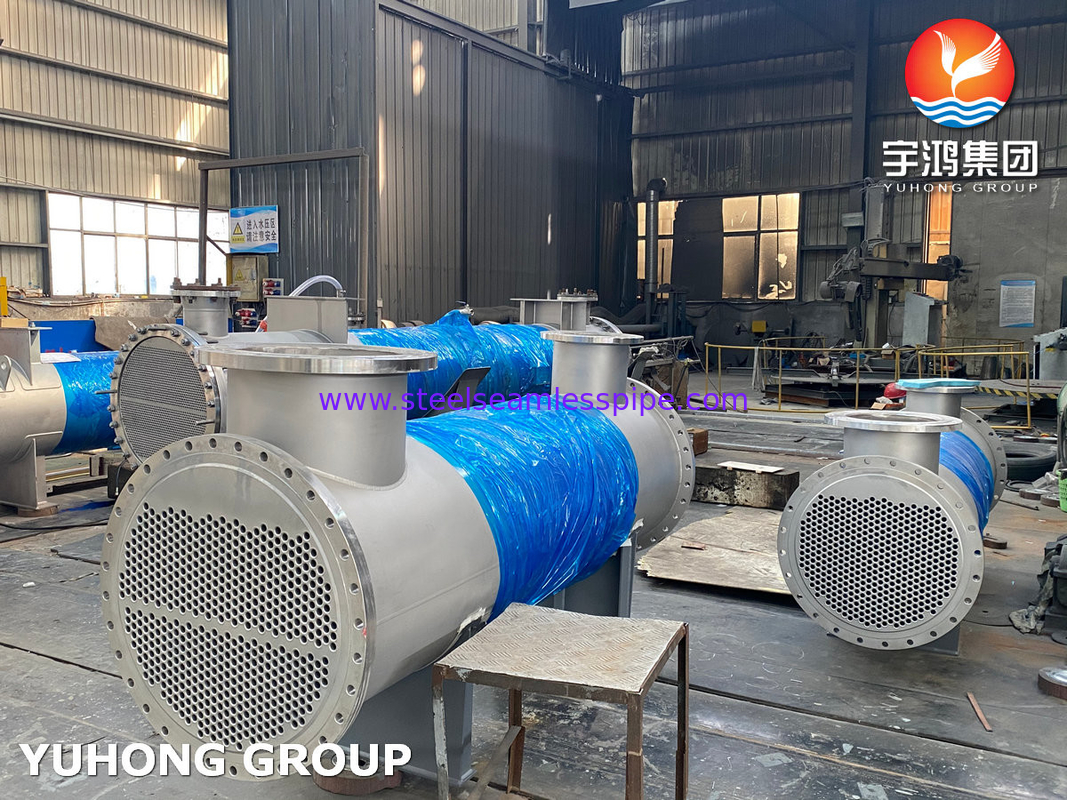

L'échangeur de chaleur à tube est un dispositif d'échange de chaleur typique qui fait deux liquides à différentes températures pour échanger de la chaleur.un fluide peut être refroidi et l'autre fluide peut être chauffé pour atteindre la température requiseLe faisceau de tubes regroupe de nombreux groupes de tubes densément emballés comme un noyau de rayonnement, à l'extérieur installé avec une coque de réservoir tubulaire faite d'une plaque d'acier de récipient sous pression.lorsque des liquides ou des gaz chauds circulent dans le faisceau de tubes, la grande surface combinée des tubes offrira des performances d'échange de chaleur efficaces pour transférer la chaleur dans l'eau de la coque du réservoir et refroidir les fluides dans les tubes.

Il existe deux types de faisceaux de tubes: les tubes droits et les tubes en U. Selon les exigences et les applications spécifiques, il existe les options de matériaux de tubes suivantes:

Tubes en acier au carbone : ASTM A179/ASME SA179/179M, ASTM A192

Tubes en acier allié: ASTM A213 T5, T9, T11, T22, T91

Tubes en cuivre: ASTM B111 C44300, C70600, C71500

Applications:

Production chimique


Industrie pétrolière


Puissance énergétique


Produits pharmaceutiques

Réseau de tubes droits VS Réseau de tubes en U

Faisceau de tubes étroits: Le premier et précédemment commun faisceau de tubes d'utilisation est configuré avec tube droit.le liquide chaud est pompé à travers le faisceau en ligne droite d'un bout à l'autre de la coque du réservoirCe type est efficace, mais il nécessite plus d'effort pour ouvrir le réservoir, pour retirer le faisceau pour faire le nettoyage ou l'entretien..

U Tube Bundle: Le nouveau groupe de tubes recommandé et d'usage courant est la disposition des tubes en U.Ce faisceau de caractéristiques impressionnantes est des points d'entrée et de sortie sur le même côté de la coquille sur un capuchon de coquille tube divisé en deux chambres scelléesLes tubes fabriqués en forme de U, qui sortent de la chambre d'entrée et se déplacent vers l'extrémité opposée de la coque et reviennent dans la direction opposée à la chambre de sortie.Ce type de disposition est plus facile à démonter pour l'entretien avec le faisceau généralement glissé comme une unité modulaireLe faisceau de tubes de type U convient également bien aux différences de température élevées, soulage la plupart des élargissements thermiques et réduit les contractions du faisceau.
