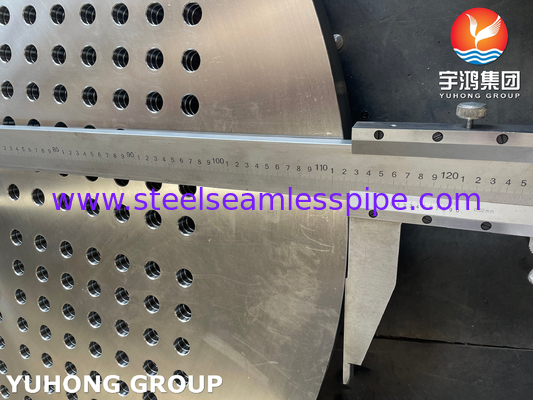

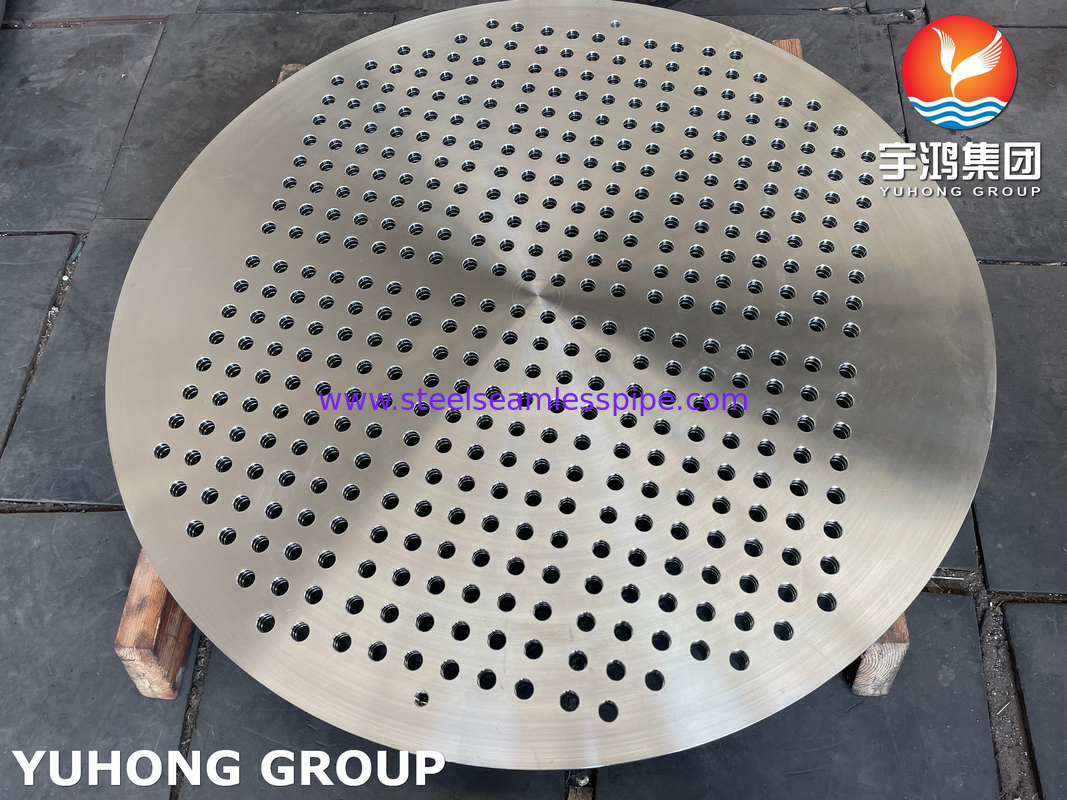

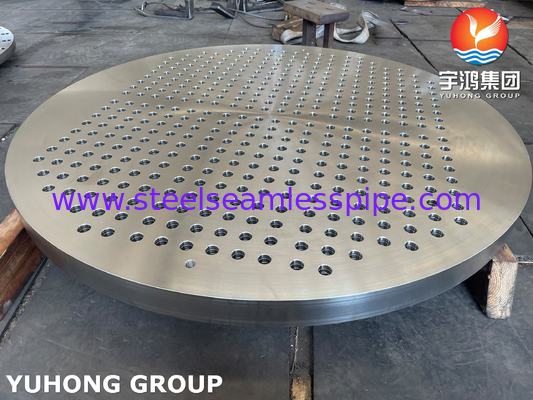

ASTM A182 F316L / 1.4404 Plaque de tube en acier inoxydable échangeur de chaleur Plaque de tube

Pour les appareils de traitement des eaux usées, les normes ASTM A182 F316L / UNS S31603 / 1 sont applicables.4404Plaque de tube en acier inoxydable pour échangeur de chaleur

La feuille de tube, également connue sous le nom de plaque de tube, est un composant d'un échangeur de chaleur qui sépare le côté de la coque et le côté du tube de l'échangeur.Il sert de support pour les tubes échangeurs de chaleur et fournit une barrière étanche entre les deux flux de fluide.

Les tubes sont généralement insérés puis élargis en ouvertures dans la feuille de tube pour assurer une connexion sûre et sans fuite.Cette expansion crée une forte liaison mécanique entre les tubes et la feuille de tube, permettant un transfert de chaleur efficace entre les deux flux de fluide.

Les feuilles de tubes sont généralement fabriquées à partir de matériaux tels que l'acier au carbone, l'acier inoxydable ou d'autres alliages résistants à la corrosion,en fonction des exigences spécifiques de l'échangeur de chaleur et des propriétés des fluides traités.

Grade équivalent d'acier inoxydable 316L

L'un des échangeurs de chaleur les plus courants utilisés dans les applications de processus industriels est l'échangeur de chaleur à coque et à tube.
Ils sont disponibles dans de nombreuses formes et tailles et sont utilisés dans l'industrie depuis plus de 150 ans.
Les sous-types de conception: tube fixe, tube en U et feuille de tube flottante.
Les principales applications sont celles où la haute pression/températures sont des considérations clés.
une enveloppe extérieure contenant un faisceau de tubes (qui peut être configuré comme ayant des nageoires, des nageoires simples, etc.) scellé à chaque extrémité par une feuille de tube qui
Les échangeurs de chaleur à tubes et à tubes sont capables de transférer de grandes quantités de chaleur à faible coût.à la fois à la simplicité de la conception et à l'efficacité, le volume de liquide et surtout l'espace au sol.

Les facteurs importants pour la construction et l'entretien des feuilles de tubes d'échangeurs de chaleur

1. Joints de tôle de tube à tube: Le joint entre le tube et la tôle de tube est essentiel pour prévenir les fuites et assurer une performance à long terme.ou en expansion sont utilisés pour créer un joint solide et fiable entre le tube et la feuille de tube.

2. Protection contre la corrosion des feuilles de tubes: les feuilles de tubes sont souvent exposées à des environnements corrosifs, en particulier dans des industries telles que le traitement chimique et le raffinage du pétrole.Mesures de protection contre la corrosion telles que les revêtements, revêtement, ou l'utilisation de matériaux résistants à la corrosion sont employés pour améliorer la longévité de la feuille de tube.

3. La disposition et la hauteur des tubes dans la feuille de tube jouent un rôle important dans la détermination des caractéristiques de transfert de chaleur de l'échangeur de chaleur.Les ingénieurs tiennent compte de facteurs tels que la répartition du débit des fluides., les tendances à l'encrassement et l'accessibilité au nettoyage lors de la conception de la disposition du tube dans la feuille de tube.

4. Conception d'expansion de la feuille de tubeLa bonne expansion des tubes dans la feuille de tube est cruciale pour maintenir un joint sûr tout en permettant une expansion thermique différentielle entre les tubes et le matériau de la feuille de tubeUne attention particulière est accordée à la conception de l'expansion pour éviter des problèmes tels que la fissuration par corrosion par contrainte ou la défaillance des joints du tube.

5. Inspection et entretien de la feuille de tube: l'inspection et l'entretien périodiques de la feuille de tube sont essentiels pour assurer l'intégrité continue de l'échangeur de chaleur.comme les essais par ultrasons ou les essais par tourbillon, peut être utilisé pour détecter les défauts ou la dégradation de la feuille de tube sans nécessiter son démontage.

Application du projet

Industrie de la construction navale

Industrie pétrochimique et gazière,

secteur de l'énergie,

Industrie des soupapes

tuyaux généraux reliant des projets, etc.
