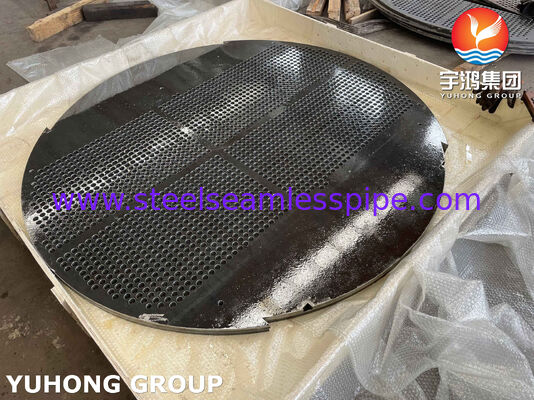

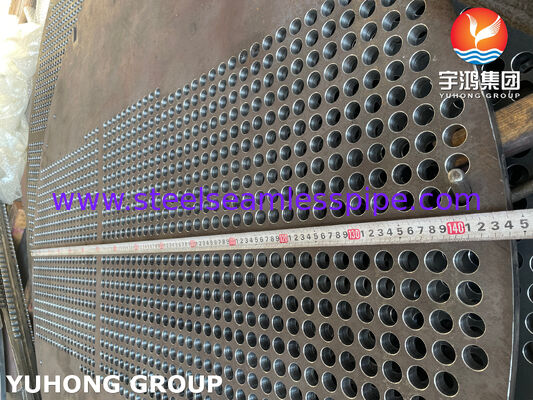

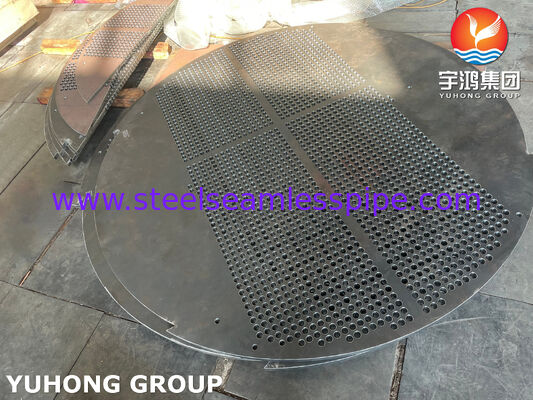

Plaque de support en acier au carbone ASME SA516 GR 70 pour échangeur de chaleur

Plaque d'appui en acier au carbone ASME SA516 GR.70 pour échangeur de chaleur

Vue d'ensemble du produit
Nos plaques de protection et de support sont fabriquées à partir d'acier au carbone ASME SA516 de qualité 70, le matériau privilégié par l'industrie pour les composants internes des échangeurs de chaleur et des récipients sous pression.Ces plaques jouent un rôle essentiel, double rôle: les plaques de protection dirigent le flux de fluide du côté de la coque à travers le faisceau de tubes pour une efficacité optimale de transfert de chaleur, tandis que les plaques de support empêchent l'affaissement du tube et les dommages induits par les vibrations.Fabriqué selon des normes TEMA précises, ils assurent des performances fiables et une longévité dans les services industriels exigeants.

Principales caractéristiques et avantages

Conception à double fonction: les plaques de déviation (avec des coupes segmentées, double segmentées ou en disque et beignet) créent un débit turbulent et augmentent les coefficients de transfert de chaleur.Les plaques de support (avec des trous de dégagement plus grands) fournissent un soutien essentiel à la portée moyenne des faisceaux de tubes longs, protégeant contre l'échec.

Equilibre optimal de la résistance et de l'économie: SA516 Gr.70 offre une excellente résistance et ténacité à un coût compétitif, ce qui en fait le choix standard pour la plupart des eaux, vapeurs, pétrole, gaz,et services chimiques non agressifs.

Fabricabilité et consistance supérieures: Cette plaque d'acier normalisée offre des propriétés d'usinage cohérentes, ce qui nous permet de produire propre,des bords de coupe précis et des trous de tube avec des tolérances serrées pour un ajustement parfait dans la coque de l'échangeur.

Fiabilité avérée: en tant que plaque de qualité pour récipients sous pression, la SA516 Gr.70 est connue pour ses performances fiables en cycles thermiques et en contraintes mécaniques,contribuant à l'intégrité structurelle globale de l'échangeur de chaleur.

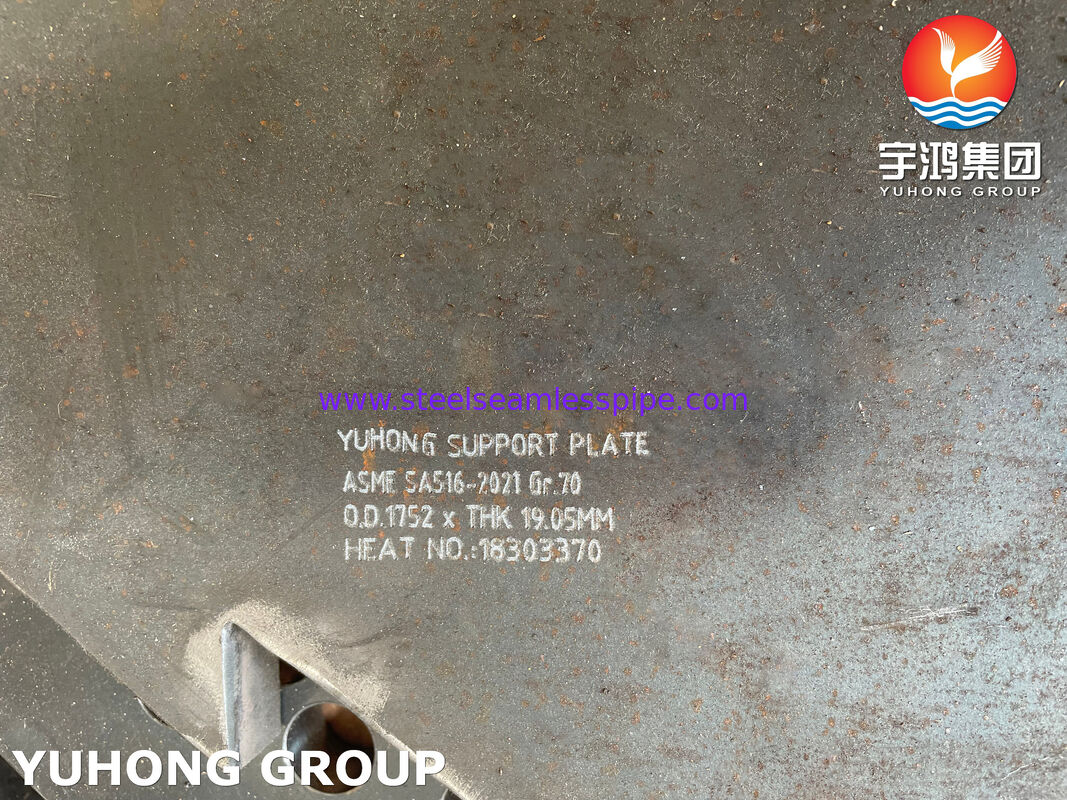

Traçabilité des matériaux: toutes les plaques peuvent être fournies avec des rapports complets d'essai des matériaux (MTR) certifiant la conformité aux spécifications ASME SA516 Gr.70 pour les propriétés chimiques et mécaniques.

Fonctions principales dans un échangeur de chaleur:

Plaque de déviation: dirige le fluide du côté de la coque, augmente la vitesse, améliore le transfert de chaleur et réduit les zones mortes.

Plaque de support: fournit un support mécanique aux tubes, minimise la déformation et atténue les vibrations induites par le débit (FIV).

Applications typiques

Génération d'électricité: chauffe-eau, condensateurs, refroidisseurs à huile de lubrification.

Raffinage du pétrole et du gaz: échangeurs de pétrole brut, refroidisseurs de produits.

Chimique et pétrochimique: différents appareils de chauffage et de refroidissement.

HVAC et industrie générale: échangeurs de chaleur en coque et en tube pour des fonctions multiples de refroidissement/chauffage.

Spécifications techniques (résumé)

La norme de matériau est la suivante: ASME SA516 / ASTM A516, grade 70 (normalisé).

Épaisseur de la plaque: fabriquée sur mesure selon les dessins du client (gamme commune: de 3/16 à 1+).

Conception et découpe: découpe de précision selon le type de baffle spécifié (pourcentage de coupe en segments, etc.) et la disposition des trous du tube selon les normes TEMA et les spécifications du client.

Certification clé: le certificat d'essai du matériau (MTR) est disponible sur demande.

Pourquoi choisir nos plaques de protection et de support?
Nous comprenons que les composants internes sont essentiels pour échanger performance et durabilité.Nous veillons à ce que nos plaques contribuent à un transfert de chaleur efficace et fiable, le fonctionnement sans vibration de l'ensemble de votre faisceau de tubes.
