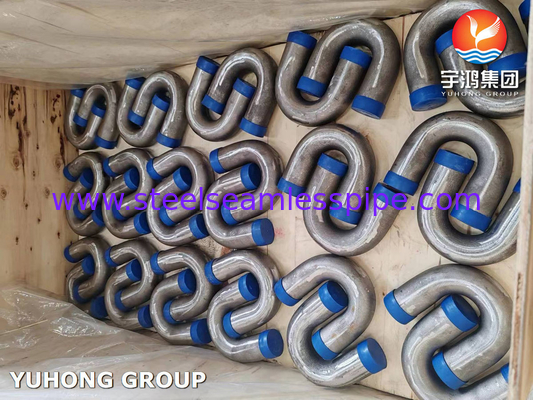

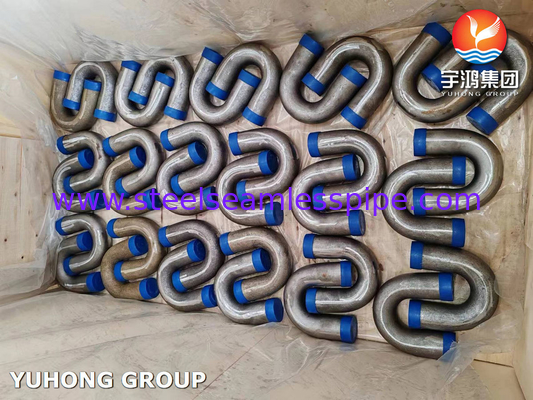

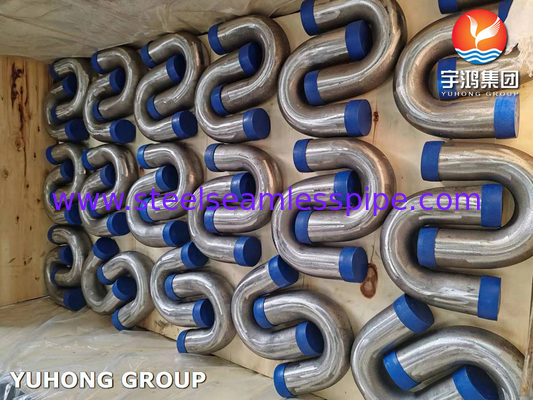

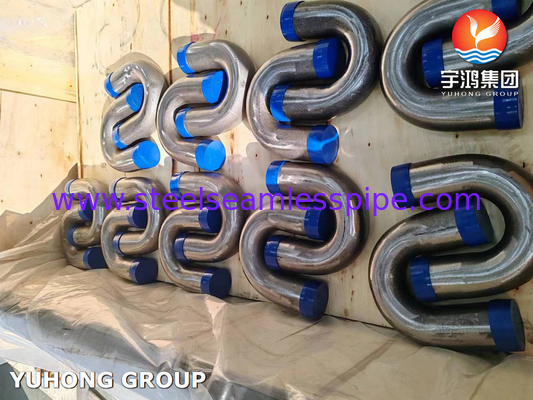

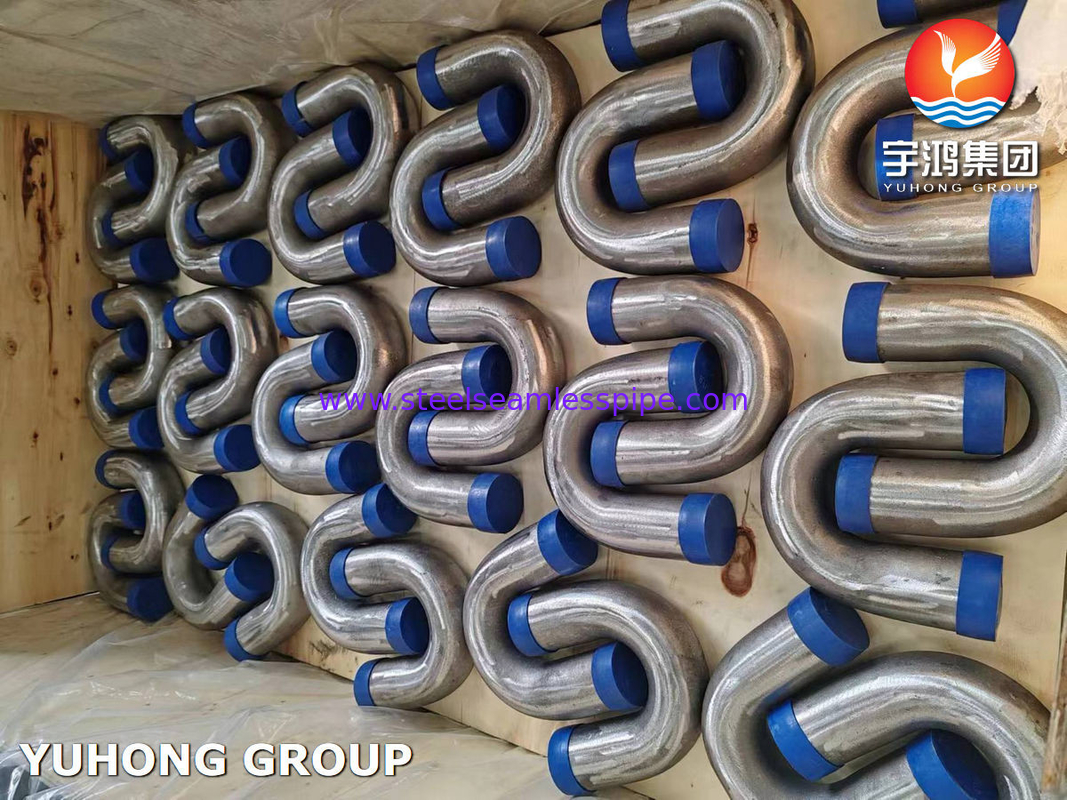

Tubes d'échangeur de chaleur ASME SA192 Tubes à courbure U en acier au carbone sans soudure pour four à huile
Les tubes en acier au carbonesont un type de tubes en acier au carbone conformes à la norme ASME SA192.qui leur permet d'être utilisés dans des applications nécessitant une courbure ou une courbure spécifiqueIls sont couramment utilisés dans les échangeurs de chaleur et les tubes de chaudière en raison de leur capacité à transférer efficacement la chaleur.Ces tubes sont généralement fabriqués avec de l'acier au carbone de haute qualité pour assurer leur durabilité et leurs performances dans des environnements à haute température et haute pression.La norme ASME SA192 établit des lignes directrices pour la conception, composition des matériaux, procédés de fabrication et essais de tubes en acier au carbone pour les applications à haute pression.Les tubes en acier au carbone ASME SA192 jouent un rôle crucial dans diverses industries où un transfert de chaleur efficace est essentiel, telles que la production d'électricité, le traitement chimique et les industries pétrochimiques.Ils sont connus pour leur fiabilité et leur efficacité dans le transfert de chaleur entre deux fluides tout en maintenant l'intégrité structurelle dans des conditions difficiles.
Caractéristiques:
1. Haute conductivité thermique:Les tubes en U en acier au carbone ASME SA192 ont une excellente conductivité thermique, ce qui permet un transfert de chaleur efficace dans diverses applications industrielles.
2Résistance à la corrosion:Les tubes en forme de U en acier au carbone sont très résistants à la corrosion, ce qui les rend adaptés à une large gamme d'environnements difficiles.
3. Durable et durable:Les tubes en forme de U en acier au carbone ASME SA192 sont connus pour leur durabilité et leur longue durée de vie, ce qui garantit des performances fiables au fil du temps.
4- Rentable:Les tubes en forme de U en acier au carbone sont une option abordable par rapport à d'autres matériaux, offrant une solution rentable pour les applications de transfert de chaleur.
5Applications polyvalentes:Les tubes en forme de U en acier au carbone ASME SA192 sont utilisés dans une variété d'industries, notamment la production d'électricité, le traitement chimique et la pétrochimie, en raison de leur polyvalence et de leurs performances élevées.
Les spécifications:
| Les normes |
Pour l'application de la présente norme, les éléments suivants doivent être pris en compte: |
| Taille |
Longues lignes jusqu'à 12 mètres |
| Diamètre extérieur |
12.7 à 38,1 mm |
| Épaisseur |
1.65 à 2.77 mm |
| Le type |
Sans couture - laminé à chaud / tiré à froid |
| Le formulaire |
Tubes ronds en forme de "U". |
| Longueur |
Longueur de coupe aléatoire unique, double aléatoire et coupée. |
| Finition |
Fin plate, fin bissectorielle, piétinée, vissée |
Composition chimique:
| Pourcentage de carbone |
0.06'018 |
| Manganèse, en % |
0Un calibre 270.63 |
| Phosphore, au maximum, % |
0.035 |
| Soufre, au maximum, en % |
0.035 |
| Silicium, au maximum, en % |
0.25 |
Propriétés mécaniques:
Résistance à la traction. min
Ksi [MPa] |
47 [325] |
Résistance à la traction. min
Ksi [MPa] |
26 [180] |
L'allongement en 2 "
Min, % |
35 |
Dureté de Brinell
max. HBW |
137 |
Il est à Rockwell Hardness.
Max. HRBW |
77 |
Applications:
Appareils de chauffage: Les tubes en U sont utilisés dans les systèmes de chaudière pour l'échange thermique entre les gaz chauds et l'eau ou la vapeur.
Échangeurs de chaleur: Ces tubes sont couramment utilisés dans les systèmes d'échangeurs de chaleur où le transfert de chaleur de fluide à fluide est requis.
Génération d'électricité: Les tubes à courbure en U ASME SA192 sont utilisés dans les centrales électriques pour la production d'électricité.
Traitement chimique: Les industries impliquées dans le traitement chimique s'appuient sur des tubes en U pour maintenir des températures spécifiques lors de diverses réactions et processus chimiques.
Industrie pétrochimique: Les tubes en U sont intégrés dans les usines pétrochimiques pour les processus de chauffage et de refroidissement, comme dans les colonnes de distillation, les réacteurs et les échangeurs de chaleur.
Raffineries de pétrole: Les raffineries utilisent des tubes en U pour les échangeurs de chaleur afin de transformer efficacement le pétrole brut en produits raffinés tels que l'essence, le diesel et le carburant d'avion.
Systèmes de climatisation: Les systèmes de chauffage, de ventilation et de climatisation bénéficient de tubes en U pour un transfert efficace de chaleur ou d'air froid dans les bâtiments, assurant ainsi le confort et l'efficacité énergétique.
