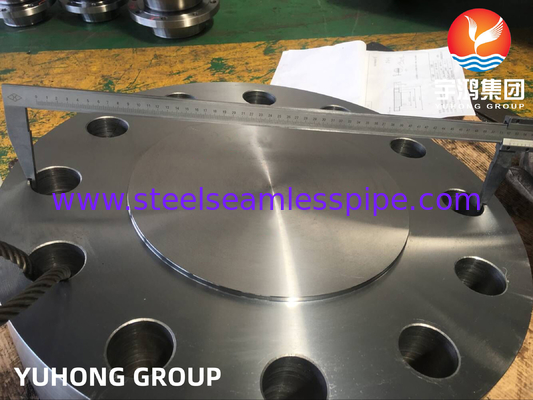

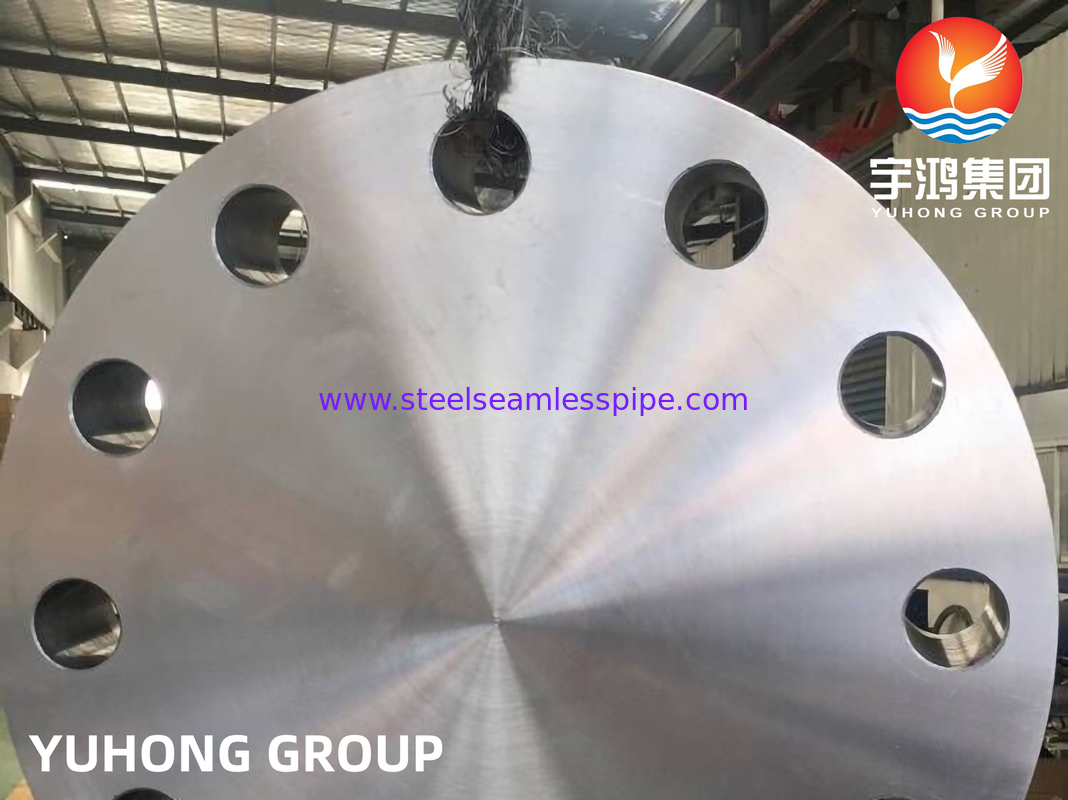

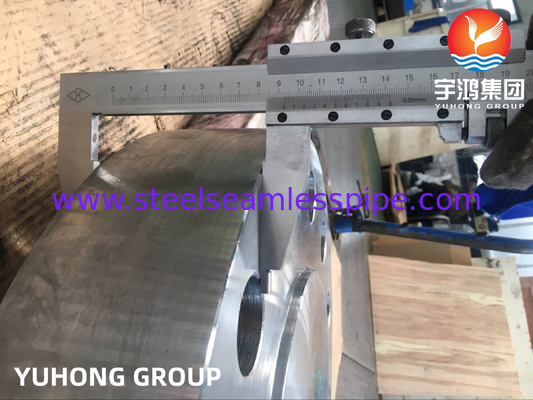

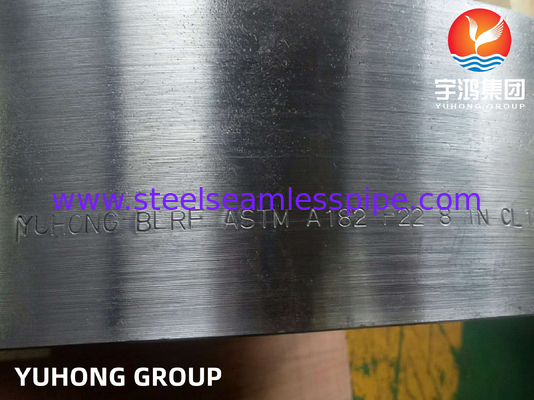

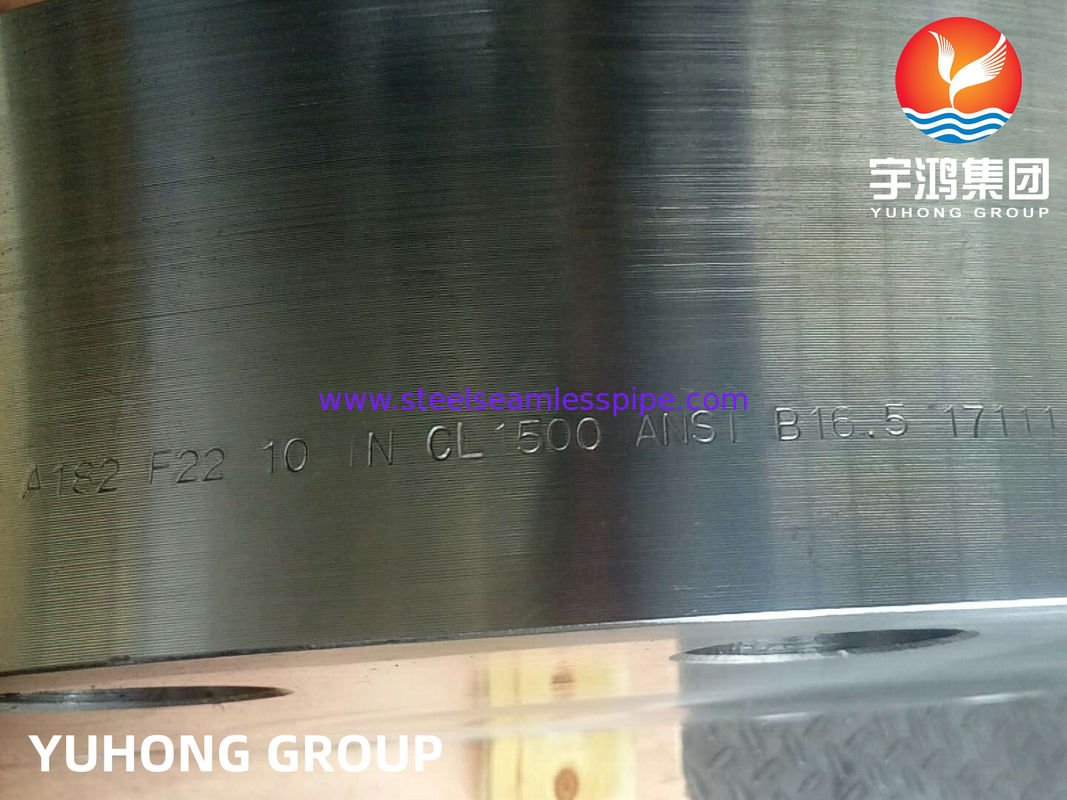

Bride borgne forgée en acier allié ASTM A182 F22 à face surélevée B16.5
ASTM A182 F22fait référence aux pièces forgées en acier faiblement allié, qui appartiennent à l'acier au carbone. Le matériau commençant par ASTM A182 est l'acier inoxydable.
L'acier au carbone est un alliage fer-carbone avec une teneur en carbone inférieure à 2,11 % et ne contient pas d'autres éléments d'alliage, à l'exception du fer, du carbone et des impuretés telles que le silicium, le manganèse, le phosphore et le soufre dans la limite. La teneur en carbone de l'acier au carbone industriel est généralement de 0,05 % à 1,35 %. La performance de l'acier au carbone dépend principalement de sa teneur en carbone.
L'acier au carbone est le plus ancien utilisé, avec un faible coût, une large gamme de performances et la plus grande utilisation. Convient aux milieux tels que l'eau, la vapeur, l'air, l'hydrogène, l'ammoniac, l'azote et les produits pétroliers avec une pression nominale de PN ≤ 32,0 MPa et une température de -30-425 ℃. Les nuances couramment utilisées comprennent WC1, WCB, ZG25, l'acier de haute qualité 20, 25, 30 et l'acier de construction faiblement allié 16Mn.
Spécification des brides forgées en acier allié ASTM A182 F22
| Spécification : |
ASTM A182/ ASME SA182 |
| Qualité : |
Brides en acier allié ASTM A182 F22 UNS (K21590), DIN 1.7380 |
| Norme de dimension : |
ANSI/ASME B16.5, B16.47 Série A & B, B16.48, BS4504, BS10, EN-1092, DIN, etc. |
| Norme : |
Brides ANSI, Brides ASME, Brides BS, Brides DIN, Brides EN, etc. |
| Taille : |
1/2" (15 NB) à 48" (1200NB) |
| Classe/Pression : |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 etc. |
| Type de face de bride : |
Face plate (FF), Face surélevée (RF), Joint de type annulaire (RTJ), etc. |
Qualités équivalentes des brides forgées en acier allié ASTM A182 F22
| NORME |
UNS |
WERKSTOFF NR. |
| Acier allié F22 |
K21590 |
1.7380 |
ASTM A182 F22Forgé en acier alliéComposition chimique des brides
| Qualité |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
| Acier allié F22 |
0,05 - 0,15 |
0,3-0,6 |
0,5 |
0,045 |
0,03 |
0,8 - 1,25 |
0,044 - 0,65 |
ASTM A182 F22Forgé en acier alliéPropriétés mécaniques des brides
| Qualité |
Résistance à la traction (MPa) min |
Limite d'élasticité 0,2 % Proof (MPa) min |
Allongement (% en 50 mm) min |
| Acier allié F22 |
205 |
415 |
20
|
Comparaison de l'acier allié ASTM A182 F22 et des matériaux connexes
- VS A105 :Les brides en acier au carbone ASTM A105 sont moins chères et conviennent principalement aux applications à température ambiante et à pression moyenne à basse. Cependant, elles sont sensibles à l'oxydation dans les environnements à haute température, et leur résistance à haute température et leur résistance au fluage sont nettement inférieures à celles de l'acier allié F22.
- VS F11 :Les performances à haute température de F11 sont légèrement inférieures à celles de F22, et son coût est également légèrement inférieur. Il convient principalement aux applications avec des températures légèrement inférieures à 550 °C ou des pressions.
- VS F91/F92 :F91/F92 sont des aciers résistants à la chaleur de qualité supérieure avec une résistance à haute température et une résistance au fluage supérieures, ce qui les rend adaptés aux centrales électriques ultra-supercritiques. Cependant, ils sont plus chers et ont des exigences de soudage et de traitement thermique plus strictes.
- VS Brides en acier inoxydable, telles que F304/F316 :Les brides en acier inoxydable offrent une excellente résistance à la corrosion, mais leur résistance à haute température, y compris la résistance au fluage, est généralement inférieure à celle de l'acier allié F22 dans les environnements à haute température de 500 °C. Elles sont également plus chères et conviennent principalement aux applications où la corrosion est une préoccupation majeure et où les températures et les pressions ne sont pas particulièrement extrêmes.
Les brides borgnes en acier allié ASTM A182 F22 sont principalement utilisées dans les applications suivantes
Industrie de l'énergie
Industrie pétrochimique
Chaudières et appareils à pression
Toute application nécessitant une isolation fiable, permanente ou temporaire, de la tuyauterie ou des équipements dans des environnements à haute température et à haute pression.
