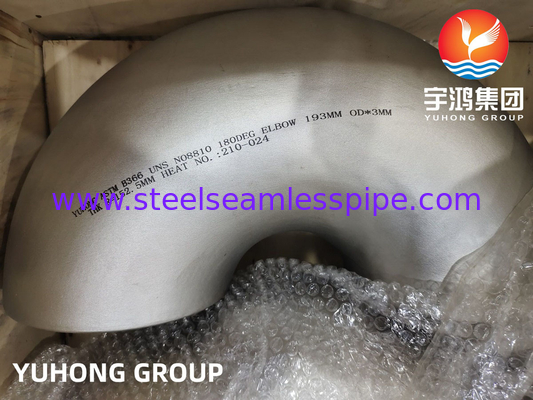

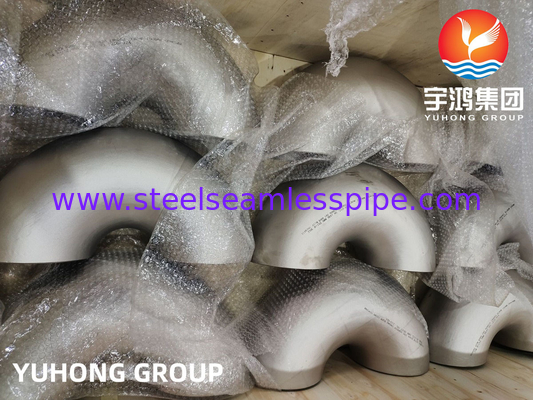

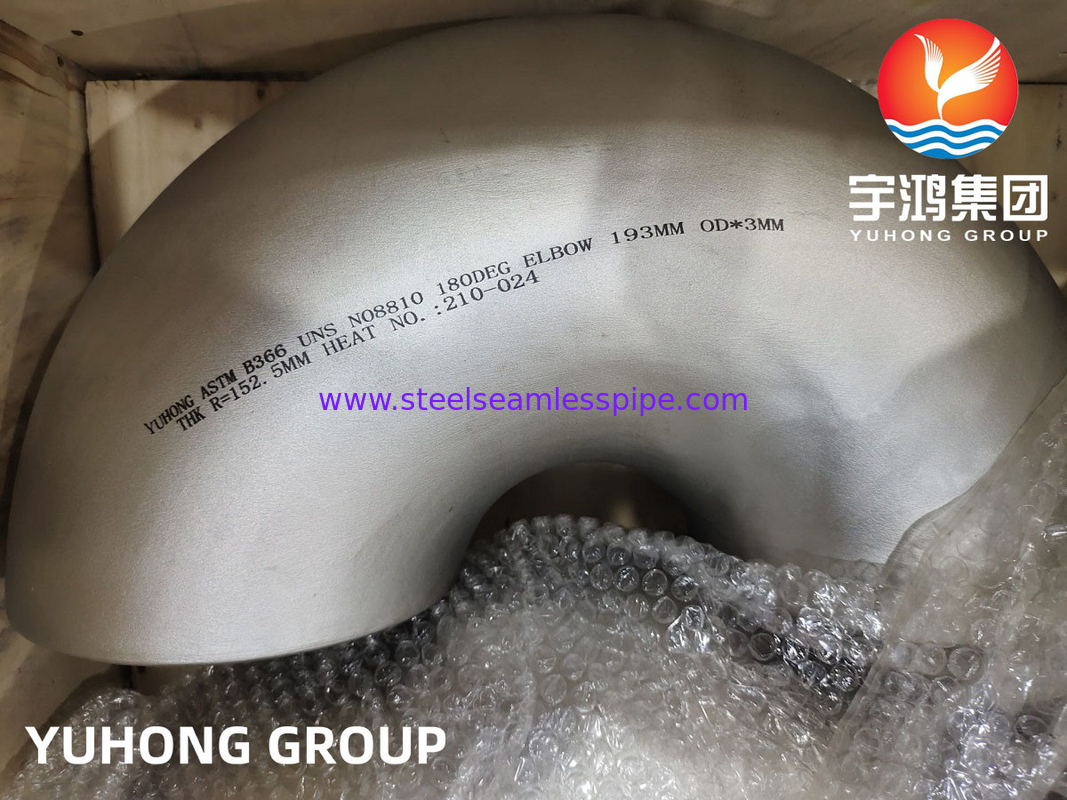

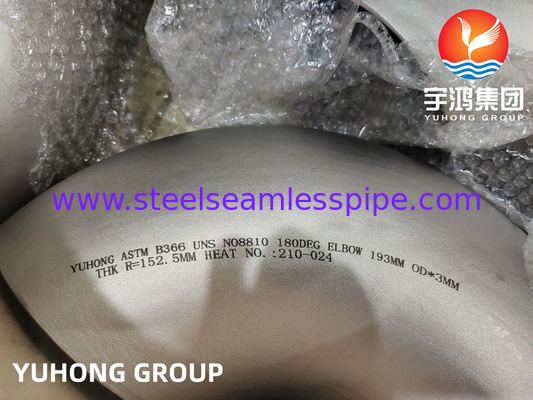

Raccords de tuyauterie soudés bout à bout B16.9, ASTM B366 Incoloy 800H / UNS N08810Coude à 180 degrés
L'ASTM B366 est une spécification standard pour les raccords en nickel et alliages de nickel corroyés fabriqués en usine. L'Incoloy 800H est un alliage nickel-fer-chrome qui fait partie de cette spécification. Le coude Incoloy 800H / UNS N08810 est spécialement conçu pour résister aux températures et pressions élevées, ce qui le rend idéal pour une utilisation dans des applications où le fluide ou le gaz transporté est à haute température et pression. Il offre également une excellente résistance à la corrosion et à l'oxydation, ce qui le rend adapté à une utilisation dans des environnements difficiles où d'autres matériaux peuvent se corroder ou se dégrader avec le temps.
Grades équivalents des raccords soudés bout à bout ASTM B366 Incoloy 800/800H/800HT
| NORME |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
OR |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
ЭИ670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15(H) |
ЭИ670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15(HT) |
ЭИ670 |
– |
X8NiCrAlTi32-21 |
XH32T |
Analyse mécanique des raccords soudés bout à bout Incoloy 800/800H/800HT
| Élément |
Densité |
Point de fusion |
Résistance à la traction |
Limite d'élasticité (0,2 % de décalage) |
Allongement |
| 800 / 800H / 800HT |
7,94 g/cm3 |
1385 °C (2525 °F) |
Psi – 75 000, MPa – 520 |
Psi – 30 000, MPa – 205 |
30 % |
Composition chimique des raccords soudés bout à bout Incoloy 800/800H/800HT
| Grade |
C |
Mn |
Si |
S |
Cu |
Fe |
Ni |
Cr |
Al |
Ti |
| 800 |
0,10 max |
1,50 max |
1,00 max |
0,015 max |
0,75 max |
39,50 min |
30,00 – 35,00 |
19,00 – 23,00 |
0,15 – 0,60 |
0,15 – 0,60 |
| 800H |
0,05 – 0,10 |
1,50 max |
1,00 max |
0,015 max |
0,75 max |
39,50 min |
30,00 – 35,00 |
19,00 – 23,00 |
0,15 – 0,60 |
0,15 – 0,60 |
| 800HT |
0,06 – 0,10 |
1,50 max |
1,00 max |
0,015 max |
0,75 max |
39,50 min |
30,00 – 35,00 |
19,00 – 23,00 |
0,15 – 0,60? |
0,15 – 0,60 |
Il existe plusieurs types de coudes utilisés dans les systèmes de tuyauterie, notamment :
1. Coude à 45 degrés : ce type de coude modifie la direction du flux de 45 degrés.
2. Coude à 90 degrés : ce type de coude modifie la direction du flux de 90 degrés.
3. Coude à 180 degrés : ce type de coude modifie la direction du flux de 180 degrés, inversant ainsi la direction du flux.
4. Coude à rayon court : ce type de coude a une distance centre-à-extrémité plus courte qu'un coude standard, ce qui le rend idéal pour une utilisation dans des espaces restreints.
5. Coude à grand rayon : ce type de coude a une distance centre-à-extrémité plus longue qu'un coude standard, ce qui permet de réduire la friction et la perte de pression dans le système.
Applications
Les coudes en alliage de nickel sont couramment utilisés dans les systèmes de tuyauterie en raison de leur excellente résistance à la corrosion et aux environnements à haute température. Ils sont souvent utilisés dans des industries telles que la pétrochimie, la chimie et la production d'énergie. Certaines applications spécifiques incluent les pipelines de pétrole et de gaz, le traitement chimique et les systèmes de vapeur.
1. Ingénierie marine.
2. Équipement de traitement chimique et d'hydrocarbures.
3. Réservoirs d'essence et d'eau douce.
4. Alambics de pétrole brut.
5. Réchauffeurs de désaération.
6. Réchauffeurs d'eau d'alimentation de chaudière et autres échangeurs de chaleur.
7. Vannes, pompes, arbres, raccords et fixations.8. Échangeurs de chaleur industriels.
9. Solvants chlorés.
10. Tours de distillation de pétrole brut.
