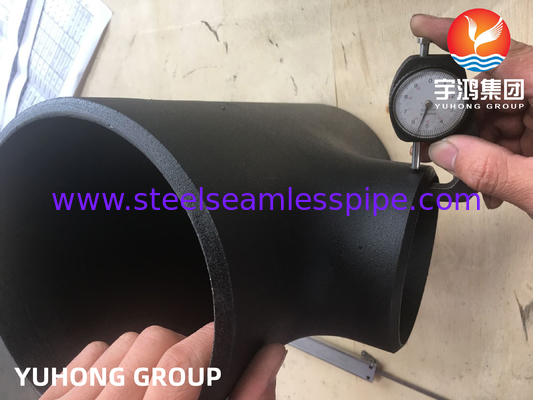

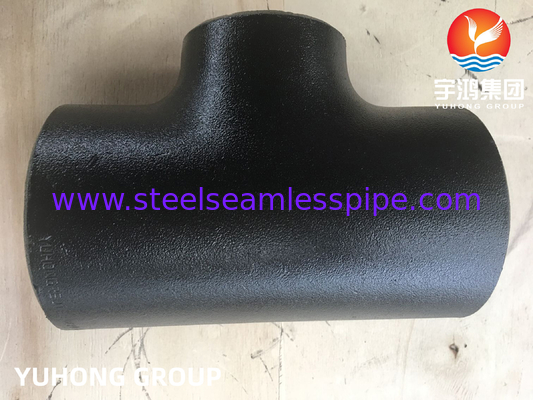

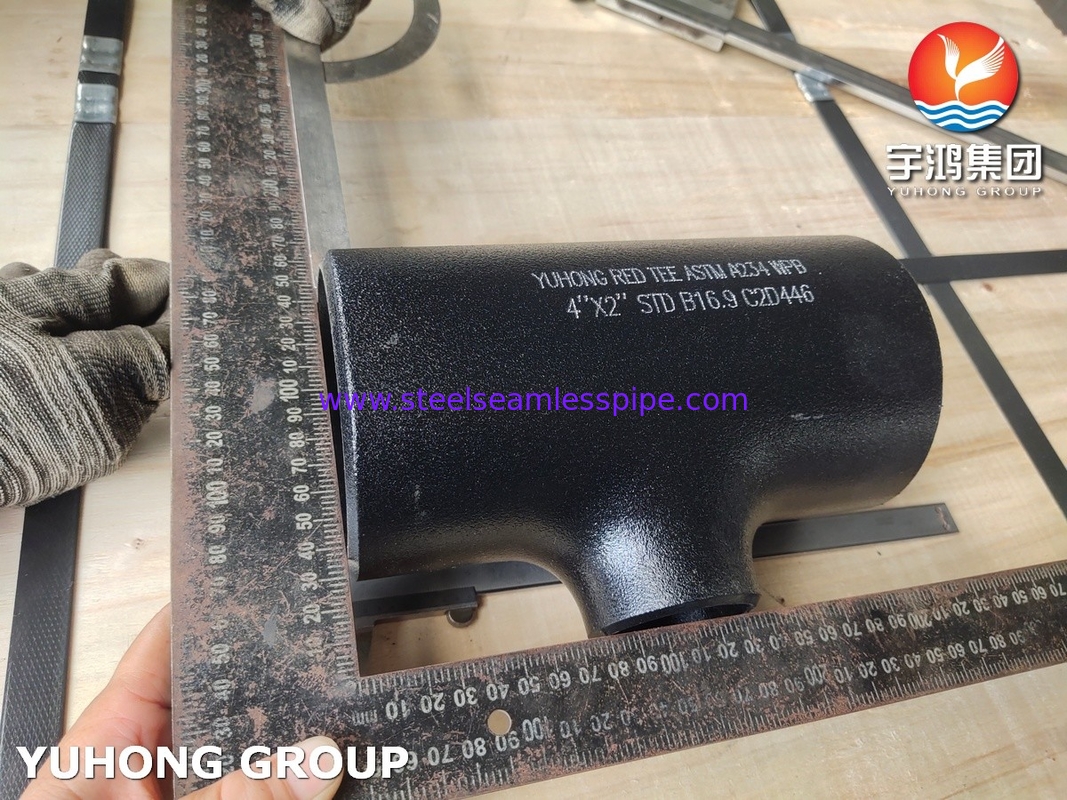

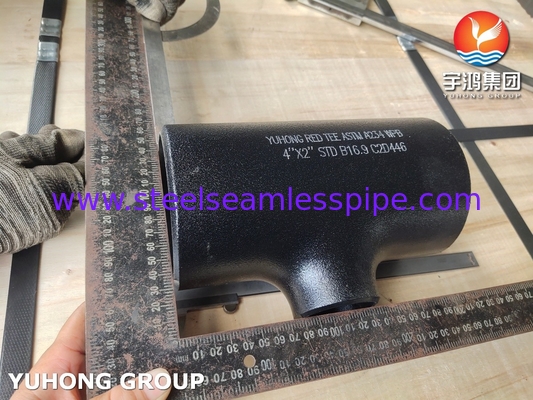

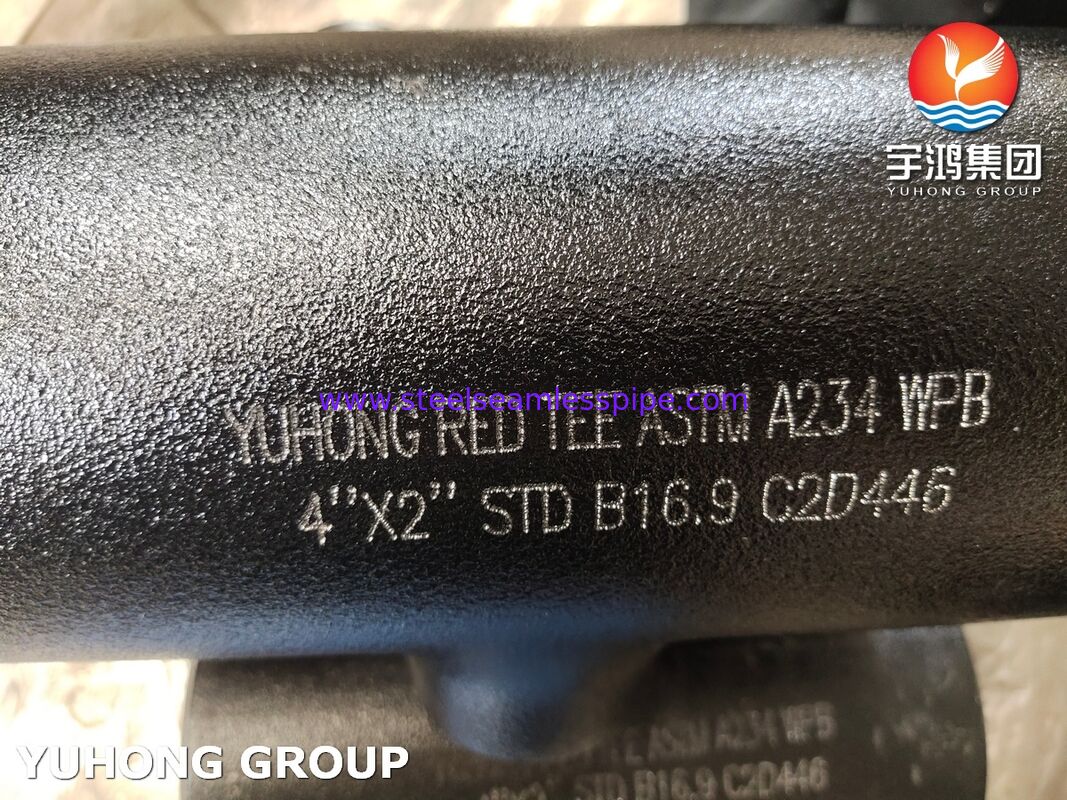

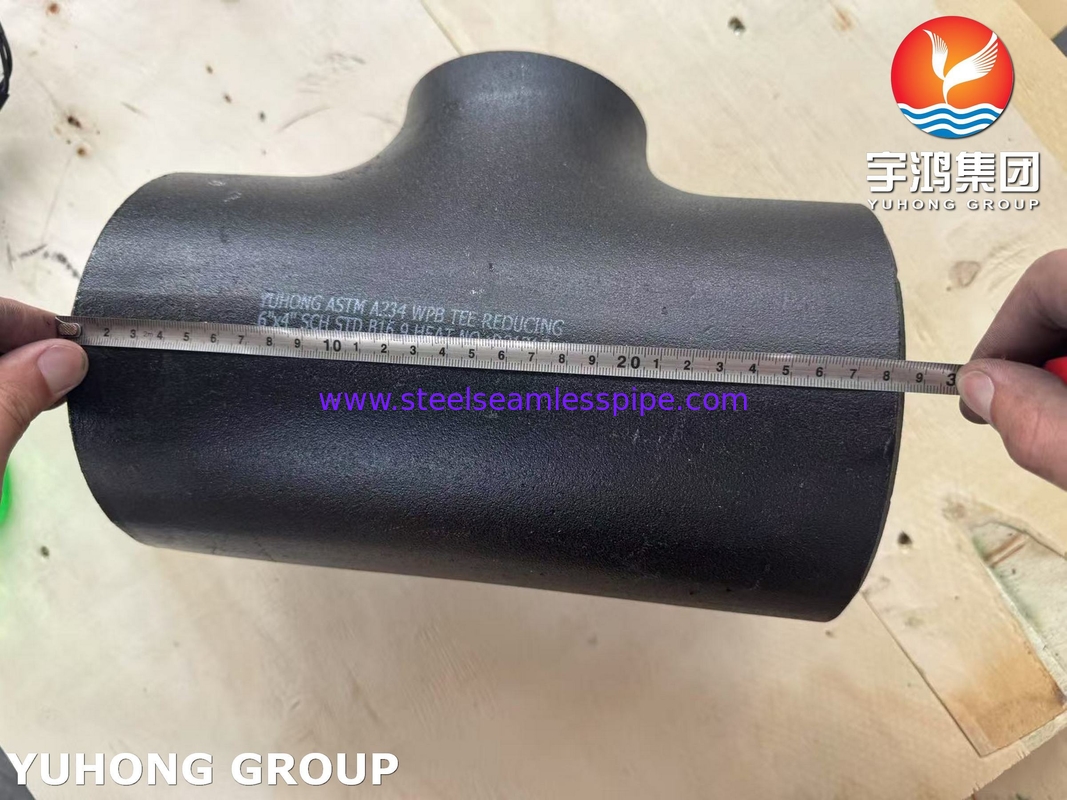

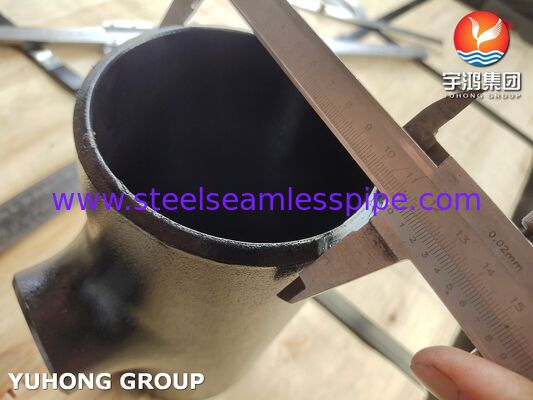

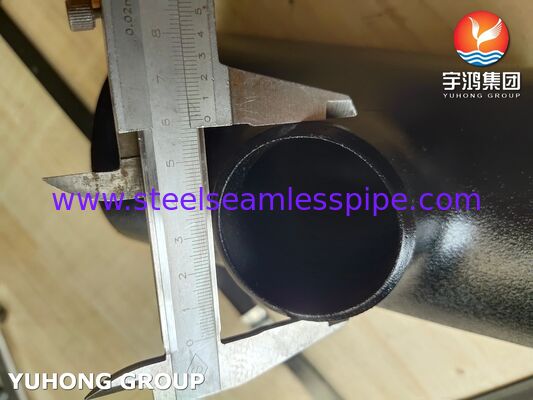

Raccord en acier au carbone ASTM A234 WPB Té réducteur soudé bout à bout B16.9
Té est utilisé pour changer la direction du fluide et peut être utilisé dans les canalisations d'eau, les oléoducs et diverses canalisations de transport de produits chimiques liquides. Il est principalement utilisé dans les domaines de la médecine, de la conservation de l'eau (irrigation de l'eau, alimentation et drainage de l'eau), de l'énergie (pétrole, gaz naturel, industrie nucléaire), de la construction et d'autres domaines d'ingénierie.
ASTM A234 WPB Le Té réducteur soudé bout à bout en acier au carbone est un matériau de raccords de tuyauterie de norme américaine pour les coudes, les tés, les réducteurs, les bouchons, les coudes, etc. en acier au carbone. La composition chimique de l'ASTM A234 WPB est C≤0,03 Mn=0,29~1,06P≤0,05S≤0,058Si≥0,10Cr≤0,40Mo≤0,15Ni≤0,40Cu≤0,40V≤0,08.
Exigences chimiques des raccords en acier au carbone ASTM A234 WPB
| Élément |
Teneur, % |
| ASTM A234 WPB |
| Carbone [C] |
≤0,30 |
| Manganèse [Mn] |
0,29-1,06 |
| Phosphore [P] |
≤0,050 |
| Soufre [S] |
≤0,058 |
| Silicium [Si] |
≥0,10 |
| Chrome [Cr] |
≤0,40 |
| Molybdène [Mo] |
≤0,15 |
| Nickel [Ni] |
≤0,40 |
| Cuivre [Cu] |
≤0,40 |
| Vanadium [V] |
≤0,08 |
Propriétés mécaniques des raccords en acier au carbone ASTM A234 WPB
|
Qualités ASTM A234
|
Résistance à la traction, min. |
Limite d'élasticité, min. |
Allongement %, min |
| ksi |
ksi |
MPa |
Longitudinal |
Transversal |
| WPB |
60 |
35 |
240 |
22 |
14 |
Exigences de traction des raccords en acier au carbone ASTM A234 WPB
|
Qualité et symbole de marquage
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Résistance à la traction, plage Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Limite d'élasticité, min, Ksi [MPa] (décalage à 0,2 % ou extension à 0,5 % sous charge)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Raccord en acier au carbone ASTM A234 WPBDomaines d'application typiques
(1) Pétrochimie et énergie
Transport de pétrole et de gaz : pipelines de traitement basse pression pour le transport de pétrole, de gaz et de fluides aqueux dans les pipelines de collecte et de transport des champs pétrolifères et les raffineries
Travaux publics : vapeur, condensats, eau de refroidissement, canalisations d'air comprimé avec une température de fonctionnement ≤ 400 ℃
Raccordement d'équipement : tuyauterie d'entrée et de sortie pour pompes, vannes, réservoirs de stockage et échangeurs de chaleur.
(2) Industrie de l'énergie électrique
Centrales thermiques classiques : canalisations de vapeur moyenne et basse pression ; systèmes d'alimentation en eau de chaudière, de drainage et de condensats ; canalisation de circulation d'eau de refroidissement.
(3) Construction et génie municipal
Chauffage, ventilation et climatisation (CVC) : tuyauterie principale d'eau chaude/froide, système d'eau glacée de climatisation.
Système de protection contre les incendies : tuyau principal d'extincteur automatique.
Réseau de canalisations d'alimentation et de drainage d'eau : la conduite d'alimentation en eau principale et la canalisation de traitement des eaux industrielles des grands bâtiments.
(4) Industrie générale
Industrie manufacturière : canalisations d'air comprimé d'usine, canalisations d'huile hydraulique, systèmes de circulation de liquide de refroidissement.
Aliments et boissons : canalisations de vapeur et systèmes d'eau de nettoyage qui n'entrent pas en contact direct avec les produits (nécessitant un traitement de revêtement).
Construction navale et ingénierie maritime : canalisations de systèmes secondaires telles que l'eau de cale et la ventilation.
