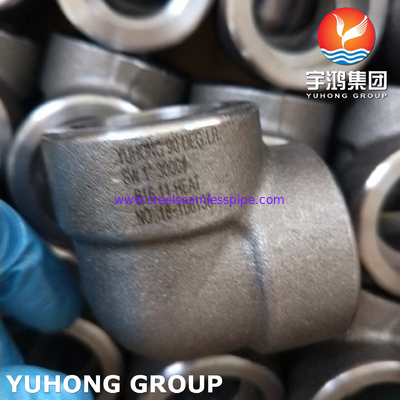

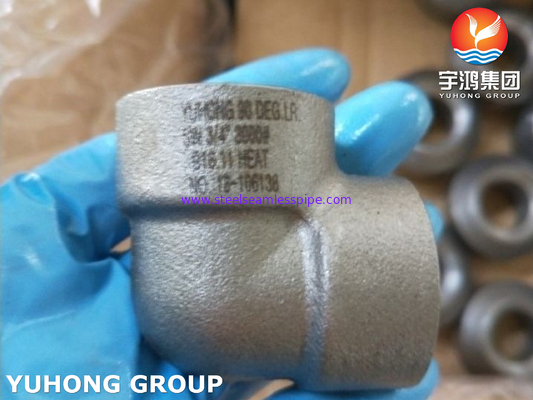

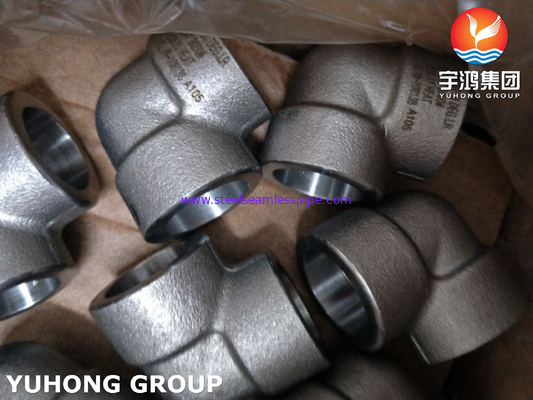

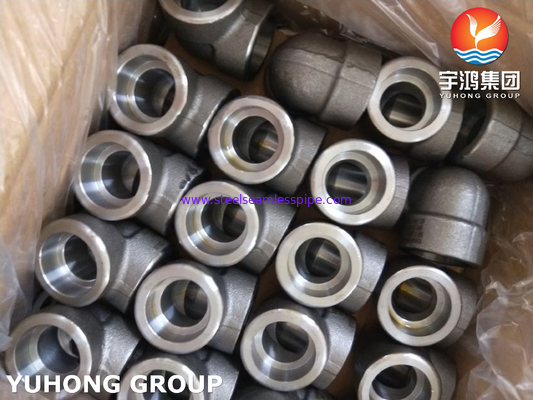

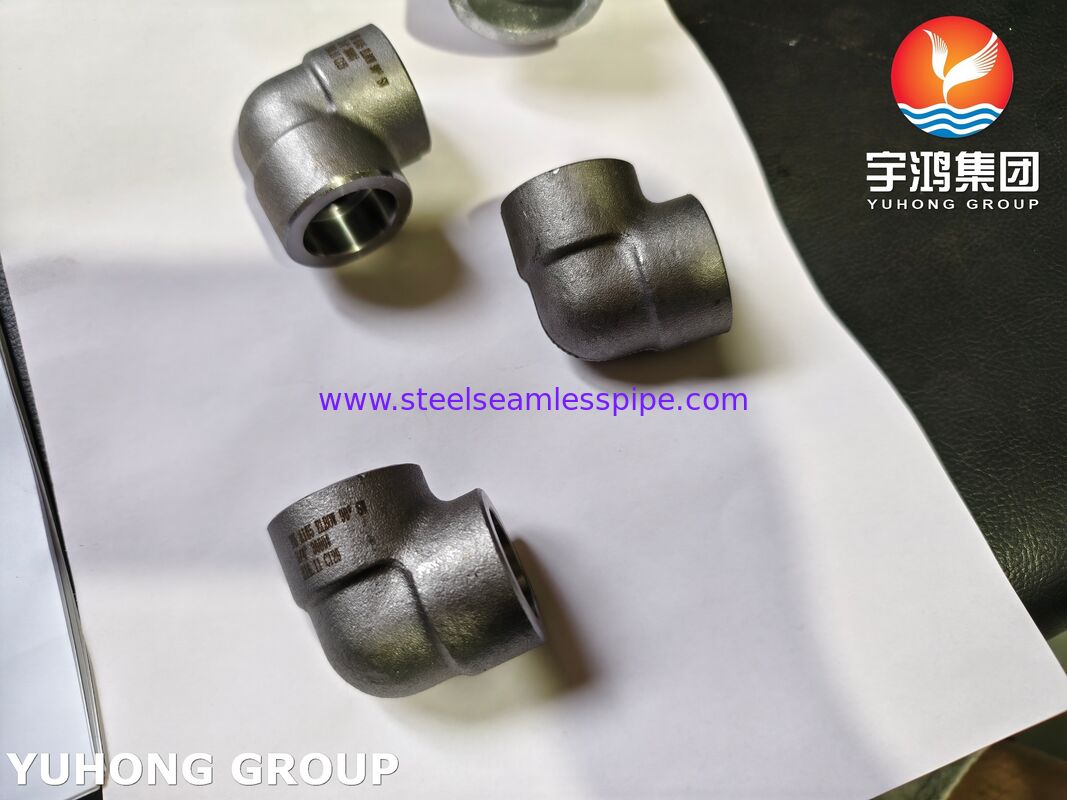

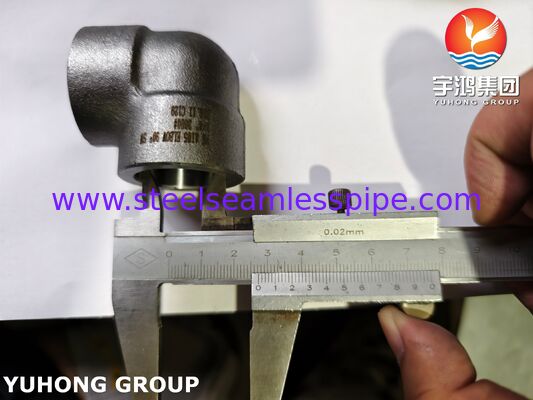

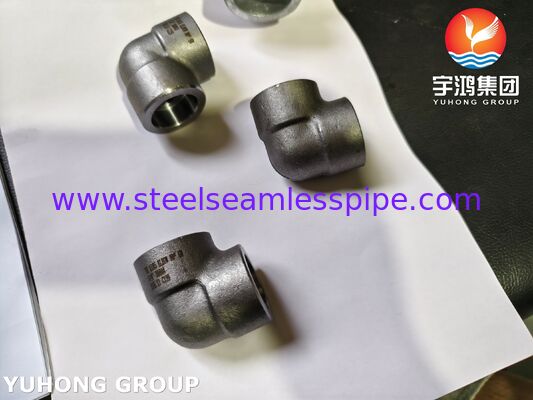

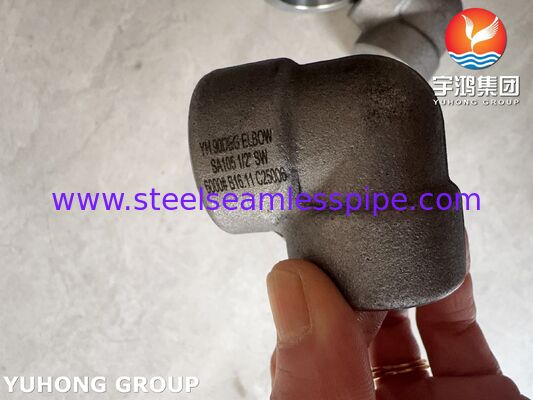

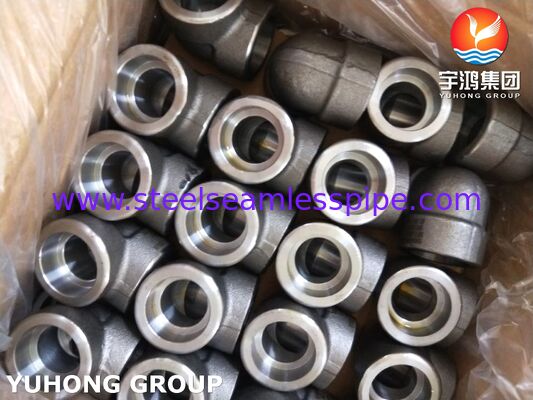

Coude à souder (SW) A105 Raccord forgé en acier au carbone, raccords filetés / NPT ASME B16.11​

Un coude à souder A105 est un raccord de tuyauterie utilisé dans les systèmes de tuyauterie haute pression, principalement pour changer la direction d'une canalisation (par exemple, 90° ou 45°). Ce n'est pas un concept unique, mais un terme professionnel qui combine un matériau spécifique (A105) et une forme de connexion spécifique (soudure à emboîtement).

Pour faciliter une compréhension rapide, nous pouvons le diviser en deux parties : "A105" et "Coude à souder" :

• A105 - Norme de matériau
  Cela fait référence à des pièces forgées en acier au carbone conformes à la norme américaine ASTM A105. Ce matériau offre une bonne résistance, plasticité et ténacité, ce qui le rend adapté aux systèmes de tuyauterie sous pression à des températures ambiantes et élevées.

• Coude à souder - Méthode de connexion et fonction
  Cela fait référence à un coude qui utilise une soudure à emboîtement pour la connexion. Le raccord a un "emboîtement" à son extrémité. Lors de l'installation, le tuyau est inséré dans cet emboîtement, et une soudure d'angle est ensuite appliquée au niveau de l'orifice. Cette méthode de connexion est connue pour sa facilité d'alignement et ses soudures robustes, ce qui la rend particulièrement adaptée aux tuyauteries de petit diamètre et haute pression.

Principales caractéristiques et spécifications

Ce type de coude présente généralement les caractéristiques suivantes :

• Processus de fabrication : Principalement forgé. Le processus de forgeage donne une structure métallique plus dense avec une résistance plus élevée que les raccords moulés, ce qui le rend adapté pour résister à une pression élevée.

• Taille et pression :

  • Plage de tailles : Généralement utilisé pour les canalisations de petit diamètre de DN50 (environ 2 pouces) et moins.

  • Classes de pression : Les classes courantes incluent 3000LB, 6000LB et 9000LB. Des valeurs nominales plus élevées indiquent une plus grande capacité de résistance à la pression. Un exemple typique est un coude à souder DN50 qui peut atteindre une classe de 3000 livres.

Pourquoi les coudes à souder ?

• Résistant aux fuites: Le processus de soudure pour les raccords à souder crée une liaison solide et étanche.

• Durabilité: L'acier au carbone A105 a une bonne résistance, ténacité et résistance à la pression, ce qui le rend adapté à la plupart des applications industrielles.

• Compacité: Les soudures à emboîtement offrent une solution compacte et soignée par rapport à d'autres types de connexions comme les raccords filetés, qui peuvent être sujets aux fuites sous haute pression.
