Coudé 90° rayon long à souder bout à bout ASTM A403 WP347H-S pour tuyauterie de procédé à haute température

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	YUHONG
Certification:	PED 2014/68/EU, ASME, Third-Party Inspection
Numéro de modèle:	A403 WP347 H-S Elbow

Conditions de paiement et expédition:

Quantité de commande min:	1pc
Prix:	Négociable
Détails d'emballage:	Caisses en contreplaqué, caisses en bois ou paquets de qualité exportation
Délai de livraison:	Dépend de la quantité
Conditions de paiement:	T/T, L/C à vue
Capacité d'approvisionnement:	5000 pièces par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (350)

Tube sans couture d'acier inoxydable (346)

Tuyau d'acier inoxydable duplex (137)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (172)

Tubes à nageoires (750)

échangeur de chaleur (41)

tube d'échangeur de chaleur (480)

Résistance à l'échangeur de chaleur (55)

Plaque tubulaire pour échangeur de chaleur (130)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (135)

Tuyau d'alliage de nickel (275)

Tube d'alliage de nickel (110)

Tube d'alliage de cuivre (258)

Tube d'acier allié (224)

Tube titanique (22)

tube recuit lumineux (166)

Tube de chaudière (163)

montage en acier (881)

Bride en acier (683)

Autres (412)

Pièces de revêtement (9)

Description de produit détaillée

Cours de construction:	WP347H-S Sans Couture	Référence dimensionnelle:	Pour les appareils de traitement des eaux usées9
Élément stabilisateur:	Niobium / Colombium	Configuration du coude:	Rayon long de 90°
Formation d'itinéraire:	Forgé / Formage Contrôlé	Désignation matérielle:	WP347H/UNS S34709
Type de connexion:	Soudure à fesse	Traitement thermique:	Traitement thermique par solution
Mettre en évidence:	Coude d'acier inoxydable 90 degrés , Montage de tuyau soudé bout à bout de coude , Coude galvanisé d'acier inoxydable

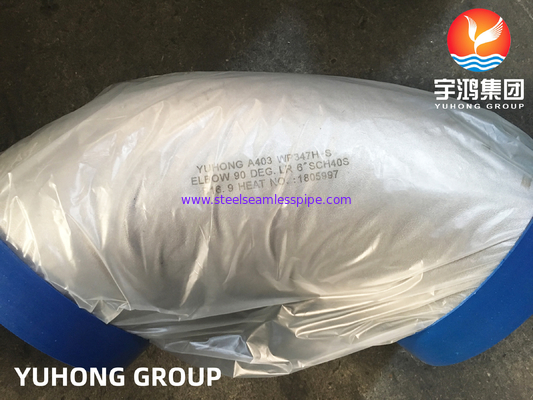

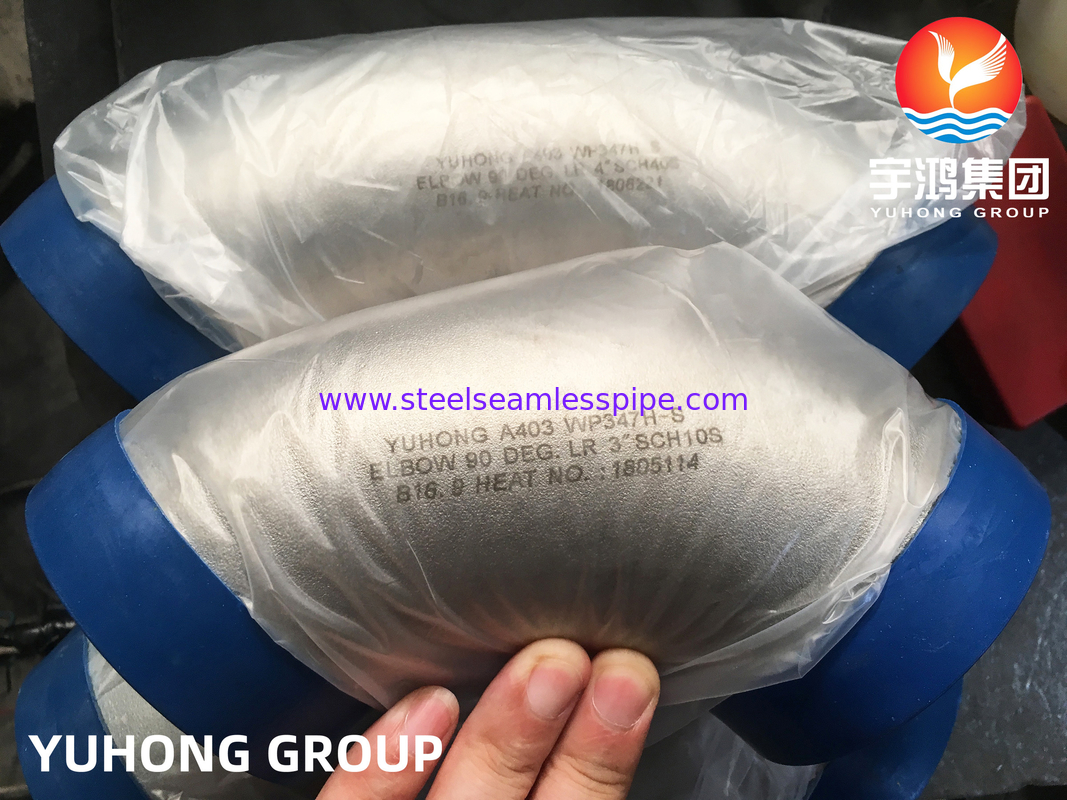

ASTM A403 WP347H-S 90° long rayon coude.

Vue d'ensemble du produit

LeASTM A403 WP347H-S 90° rayon de longueur coudeest un raccord de soudage au bout en acier inoxydable austénitique forgé fabriqué à partir deLe produit doit être soumis à un contrôle d'approvisionnement..

LeWP347H-SCette désignation identifie un raccord de qualité WP fabriqué dans la classe sans couture, ce qui rend le produit particulièrement adapté aux systèmes de tuyauterie où la spécification du raccord,la classe de construction et la norme dimensionnelle doivent être clairement définiesL'ASTM A403 couvre les raccords en acier inoxydable austenitique forgé pour les applications de tuyauterie sous pression.

La configuration à rayon long de 90° modifie la direction des tuyaux tout en conservant un rayon de ligne centrale plus grand qu'un coude à rayon court.Pour les appareils de traitement des eaux usées9les exigences dimensionnelles ou les spécifications spécifiques au projet.

Spécifications techniques

Nom de l'article	Spécification
Nom du produit	WP347H-S 90° rayon long Coude
Grade du matériau	Pour l'utilisation des appareils électroménagers
N.U.S.	S34709
Type d'acier inoxydable	347H acier inoxydable austénitique
Classe de la construction	S -- sans couture
Type d'ajustement	90° rayon long coude
Connexion	Soudure à fesse
Norme dimensionnelle	Pour les appareils de traitement des eaux usées9
Produits manufacturés	Forgé / formé
Traitement thermique	Traitement thermique de la solution
Taille nominale	Conformément à la norme ASME B16.9 / Spécification du projet
Épaisseur de paroi	SCH 5S-XXS / personnalisé
Radius de la ligne centrale	Radius long
Préparation à la fin	Soudure à billes / soudage à fesses

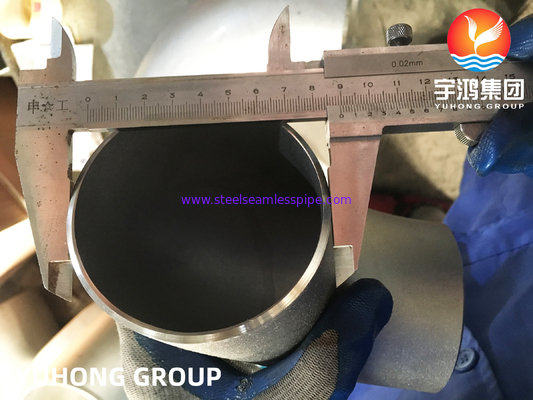

Inspection	Test dimensionnel, visuel et non destructif
Certification	Les produits doivent être présentés dans la norme EN 10204 3.1 / 3.2

Matériau: WP347H / UNS S34709

WP347H est unversion à haute teneur en carbone d'acier inoxydable austénitique 347 stabiliséSa composition chimique est conçue pour des applications où le service à température élevée et la résistance aux problèmes de sensibilisation sont des considérations importantes.

Les utilisations de la famille 347 stabiliséesautres métaux non métalliquesCette distinction rend le WP347H différent des grades tels que le TP321H.

Pour les projets impliquant des tuyaux à température élevée, la température de fonctionnement réelle, la pression, la procédure de soudage et le code de conception applicable doivent être évalués lors du choix entre 347H,321H et autres nuances d'austénite.

90° Géométrie du rayon long

Le coude à long rayon fournit un changement de 90 degrés dans la direction du débit avec un rayon de ligne centrale généralement associé à la configuration à long rayon.

Les paramètres dimensionnels typiques sont les suivants:

Taille nominale du tuyau
Diamètre extérieur
Épaisseur de paroi
Dimension de centre à extrémité
Diamètre extérieur de l'extrémité
Géométrie du bével
Ovaleur
Alignement angulaire

Les dimensions peuvent être fournies selonPour les appareils de traitement des eaux usées9ou des dessins du client.

Pourquoi WP347H-S?

Construction sans couture- La classe S désigne une construction sans couture dans le cadre de la classification WP des raccords.L'ASTM A403 utilise les désignations de classe WP pour distinguer la construction de l'appareil et les exigences d'examen non destructeur applicables..
Grade austénitique stabilisé- Le système d'alliage 347H utilise la stabilisation au niobium, ce qui en fait un candidat approprié pour certaines applications de tuyauterie à température élevée.
Géométrie du débit à rayon long- La configuration à long rayon assure une transition directionnelle progressive par rapport à un coude à court rayon.
Connexion de soudage à l'arrière- Les extrémités bisselettes sont préparées pour la soudure directe par soupape à bout à tuyaux compatibles ou à d'autres raccords de soudure à bout.
Fabrication spécifique à un projet- La taille, l'épaisseur des parois, la préparation finale, le traitement thermique et les exigences d'inspection peuvent être coordonnées selon la spécification de tuyauterie applicable.

Applications typiques

Plutôt que de positionner WP347H-S simplement comme un coude en acier inoxydable à usage général, les applications suivantes sont plus pertinentes sur le plan technique:

tuyauterie de procédés à haute température
Lignes de procédés pétrochimiques
Équipement de traitement chimique
Systèmes de tuyauterie de raffinerie
tuyauterie liée au four
Systèmes de traitement thermique
Les lignes de vapeur à haute température
Pièces de production d'électricité
Systèmes de transfert de chaleur
Équipement de traitement industriel

Équipement typique

Ensembles de tuyauterie de procédé
Unités de traitement des raffineries
Des dérapages de traitement chimique
Systèmes à vapeur à haute température
tuyauterie de four
Équipement de transfert de chaleur
Équipement de traitement pétrochimique
tuyauterie auxiliaire de la centrale

Comparaison de notes équivalentes

La norme	Grade
Pour l'ASTM	A403 WP347H
Le code ASME	SA403 WP347H
N.U.S.	S34709
Résultats	1.4961
Grade commun	347H en acier inoxydable

347H contre 321H

Il s'agit d'une comparaison technique utile à inclure sur la page car les deux grades sont des aciers inoxydables austénitiques stabilisés et peuvent apparaître dans les applications de tuyauterie à température élevée.

Caractéristique	347H	321H
N.U.S.	S34709	S32109
Élément stabilisant	Niobium / columbium	Titane
La famille matérielle	Acier inoxydable austénitique	Acier inoxydable austénitique
Position typique	tuyauterie à température élevée	tuyauterie à température élevée
Équipement commun	Systèmes de procédés et de fours	Équipement de chauffage et de traitement

La qualité appropriée doit être sélectionnée en fonction de la température de service, de l'environnement du procédé, des conditions de soudage et des spécifications techniques applicables.

Processus de fabrication

La voie de fabrication de l'installation peut impliquer des opérations de formage contrôlé suivies d'un traitement thermique et d'une finition dimensionnelle.

Les étapes de production typiques comprennent:

Vérification des matières premières
Préparation de tubes ou de billets
Formage contrôlé
Traitement thermique
Fin de l'épinglage
Étalonnage dimensionnel
Inspection de surface
Examen non destructeur
Inspection dimensionnelle finale
Marquage et emballage

La norme ASTM A403 exige que les raccords soient soumis à un traitement thermique et comprend des exigences relatives à l'analyse chimique, aux propriétés mécaniques et à l'examen visuel.

Inspection et essais

Les documents d'inspection disponibles peuvent inclure:

Analyse de la composition chimique
Rapport d'essai mécanique
Test de traction
Test de résistance au rendement
Test de dureté
Enregistrement du traitement thermique

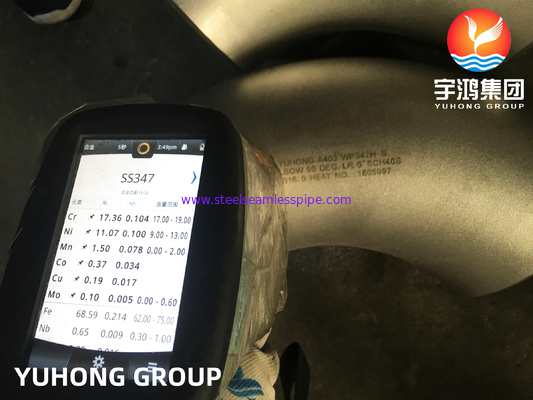

Rapport sur les PMI
Rapport d'inspection dimensionnelle
Rapport d'inspection visuelle
Épreuves de pénétration de liquide
Tests par ultrasons
Tests radiographiques, le cas échéant
EN 10204 3.1 CTM
Certificat d'inspection EN 10204 3.2
Rapport d'inspection effectué par une tierce partie

La méthode NDE applicable devrait être spécifiée en fonction de la classe d'ajustement et des exigences d'achat plutôt que de répertorier automatiquement chaque essai pour chaque produit.L'ASTM A403 distingue les classes de montage WP selon les exigences en matière de construction et de NDE..
