ASTM A182 F316L raccords de soudage à la prise en acier inoxydable B16.11 raccords forgés SW Equal Tee

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO, BV, TUV, PED
Numéro de modèle:	Té égal SW en acier inoxydable A182 F316L

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	CAISSE DE CONTREPLAQUÉ, CARTON
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (349)

Tube sans couture d'acier inoxydable (347)

Tuyau d'acier inoxydable duplex (137)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (173)

Tubes à nageoires (752)

échangeur de chaleur (43)

tube d'échangeur de chaleur (480)

Résistance à l'échangeur de chaleur (55)

Plaque tubulaire pour échangeur de chaleur (130)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (135)

Tuyau d'alliage de nickel (275)

Tube d'alliage de nickel (110)

Tube d'alliage de cuivre (258)

Tube d'acier allié (225)

Tube titanique (22)

tube recuit lumineux (166)

Tube de chaudière (163)

montage en acier (882)

Bride en acier (683)

Autres (412)

Pièces de revêtement (9)

Description de produit détaillée

Nom du produit:	Té égal SW en acier inoxydable	Standard:	ASTM A182 / ASME SA182
Matériel:	F316L	Taille:	3/8", 1/2 », 3/4", 1", 1.1/4", 2", 2.1/2", 3", 4"
Classs:	3000#, 6000#, 9000#	Taper:	T-shirt égal
Technique:	Forgé
Mettre en évidence:	Raccords à souder à emboîtement en acier inoxydable ASTM A182 F316L , Raccords forgés B16.11 té égal SW , Té égal à souder à emboîtement en acier inoxydable

Raccords forgés ANSI B16.11 en acier inoxydable ASTM A182 F16L à souder par emboîtement, té égal SW

Les coudes ASME B16.11 à 90° sont utilisés pour changer la direction de la tuyauterie ou du flux de 90 degrés. Ils peuvent être fournis avec deux extrémités à souder par emboîtement (SW), deux extrémités filetées (THD), ou une extrémité à souder par emboîtement et une extrémité filetée. Les coudes SW à 90° sont disponibles en classe 3000 (tailles de 1/8" à 4"), classe 6000 (tailles de 1/8" à 2"), et classe 9000 (tailles de 1/8" à 2"). Les coudes THD à 90° sont disponibles en classe 2000, classe 3000 et classe 6000 (toutes tailles de 1/8" à 4").

Avantages des raccords à souder par emboîtement (SW) par rapport aux raccords filetés ou à souder bout à bout

Intégrité étanche : l'absence de raccords filetés réduit considérablement les chemins de fuite. Très fiable pour les fluides dangereux ou à haute pression.
Résistance à la fatigue : meilleure résistance à la fatigue que les raccords filetés grâce à la géométrie de la soudure d'angle.
Alignement simplifié : les tuyaux ne nécessitent pas de chanfreinage (contrairement à la soudure bout à bout), ce qui simplifie l'ajustement. Le tuyau repose à l'intérieur de la douille, assurant un auto-alignement.
Idéal pour la tuyauterie de petit diamètre : choix privilégié pour les systèmes de tuyauterie ≤ NPS 2" où le soudage bout à bout devient économiquement irréalisable.

Composition chimique % de raccords à souder par emboîtement en acier inoxydable ASTM A182 F316L B16.11 té égal SW

C	Mn	Si	P	S	Cr	Mo	Ni
0.035	2	0.75	0.04	0.03	16-18	2-3	10-14

Propriétés mécaniques de raccords à souder par emboîtement en acier inoxydable ASTM A182 F316L B16.11 té égal SW

Résistance à la traction	Limite d'élasticité	Allongement
515 (Mpa)	205 (Mpa)	40 (%)

Spécification des raccords forgés en acier inoxydable

Nuance	Acier inoxydable 304, 304L, 310S, 316L, 317L, 347, etc.
Norme	ASTM A182 & ASME SA182
Dimensions	ASME 16.11, MSS SP-79, 83, 95, 97, BS 3799
Taille	1/8" NB à 4" NB
Classe	3000 LBS, 6000 LBS, 9000 LBS
Forme	S/W & SCRD
Type	Coudes, Tés, Unions, Creux, Bouchons, Raccords de réduction, Bouchons, Raccords à emboîtement, Raccords à souder, Raccords filetés, Raccords coudés, Raccords latéraux.

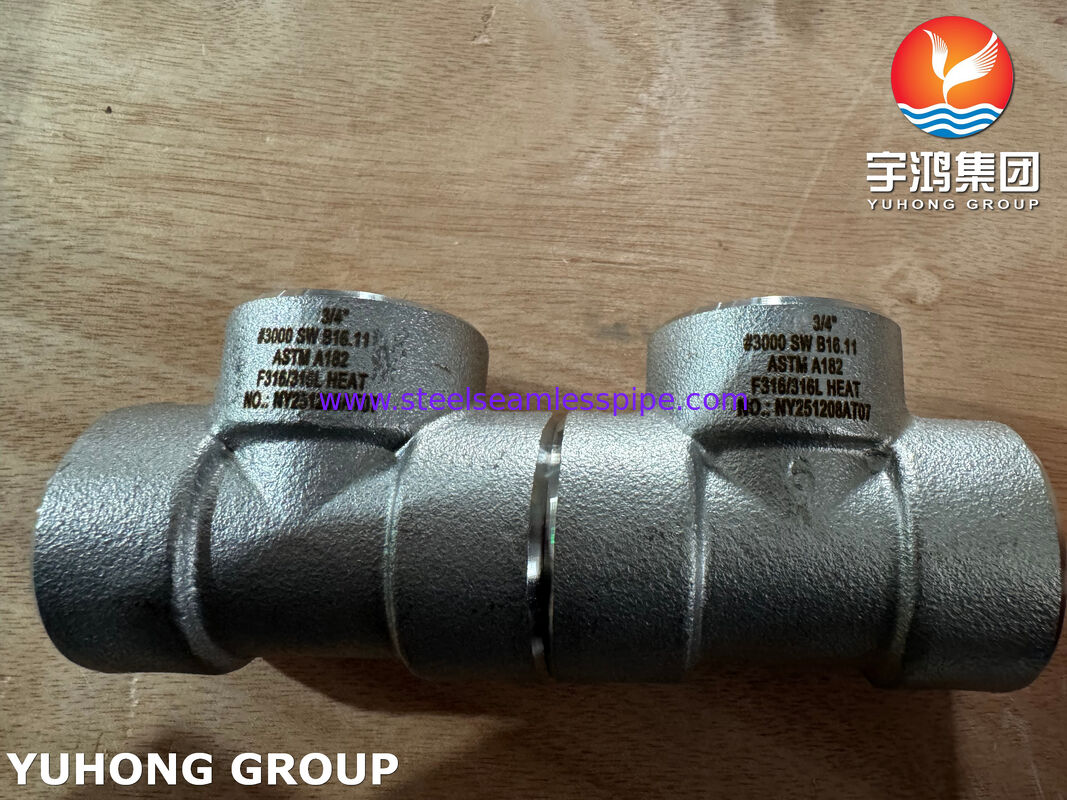

ASTM A182 F316L raccords de soudage à la prise en acier inoxydable B16.11 raccords forgés SW Equal Tee

Données dimensionnelles des raccords à souder par emboîtement

Raccord à souder par emboîtement classe 3000 de 1/8" à 4", raccord à souder par emboîtement classe 6000 de 1/8" à 4", raccord à souder par emboîtement classe 9000 de 1/2" à 2"

Classe 3000

1/8

1/4

3/8

1/2

3/4

1 1/4

1 1/2

2 1/2

7/8

31/32

1 1/8

1 5/16

1 1/2

1 3/4

2 3/8

3 3/8

4 3/16

29/32

1 1/16

1 5/16

1 9/16

1 27/32

2 7/32

2 1/2

3 1/32

3 11/16

4 5/16

5 3/4

0.420

0.555

0.690

0.855

1.065

1.330

1.675

1.915

2.406

2.906

3.535

4.545

3/8

1/2

5/8

3/4

7/16

17/32

5/8

3/4

7/8

1 1/16

1 1/4

1 1/2

1 5/8

2 1/4

2 5/8

Classe 6000

1/8

1/4

3/8

1/2

3/4

1 1/4

1 1/2

2 1/2

1 5/16

1 1/2

1 3/4

2 3/8

2 1/2

3 1/4

3 3/4

4 1/2

1 9/16

1 27/32

2 7/32

2 1/2

3 1/32

3 11/32

4 3/4

0.855

1.065

1.330

1.675

1.915

2.406

2.906

3.535

4.545

3/8

1/2

5/8

3/4

7/8

1 1/16

1 1/4

1 1/2

1 5/8

2 1/4

2 1/2

2 3/4

Classe 9000		1/8	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4
	A	-	-	-	1 1/2	1 3/4	2	2 3/8	2 1/2	3	-	-	-
	B	-	-	-	1 27/32	2 7/32	2 1/2	3 1/32	3 11/32	3 11/16	-	-	-
	C	-	-	-	0.855	1.065	1.330	1.675	1.915	2.406	-	-	-
	D	-	-	-	3/8	1/2	1/2	1/2	1/2	5/8	-	-	-
	E	-	-	-	1	1 1/8	1 1/4	1 3/8	1 1/2	2 1/8	-	-	-

Que fait-il dans le système de tuyauterie ?
En tant que té égal, les trois sorties sont de la même taille. Il est utilisé pour deux fonctions principales :

Ramification du flux (division) : Il prend un flux principal unique du "corps" (direction traversante) et dévie une partie de celui-ci à un angle de 90 degrés vers la sortie de "branche". Parce qu'il est "égal", la branche a le même diamètre intérieur que la ligne principale, permettant de dévier un volume important de fluide.

Fusion du flux (combinaison) : Inversement, il peut prendre des flux de deux lignes séparées (une du corps, une de la branche) et les combiner en un seul flux de sortie.

Applications

Traitement chimique et pétrochimique (manipulation de milieux corrosifs).
Pétrole et gaz (amont et aval, plateformes offshore).
Industrie de la pâte à papier.
Transformation alimentaire (lignes hygiéniques, bien que les finitions de surface puissent varier).
Environnements marins (excellente résistance à la corrosion par piqûres due à l'eau salée).
Production d'énergie (services de vapeur/eau à haute température).

ASTM A182 F316L raccords de soudage à la prise en acier inoxydable B16.11 raccords forgés SW Equal Tee
