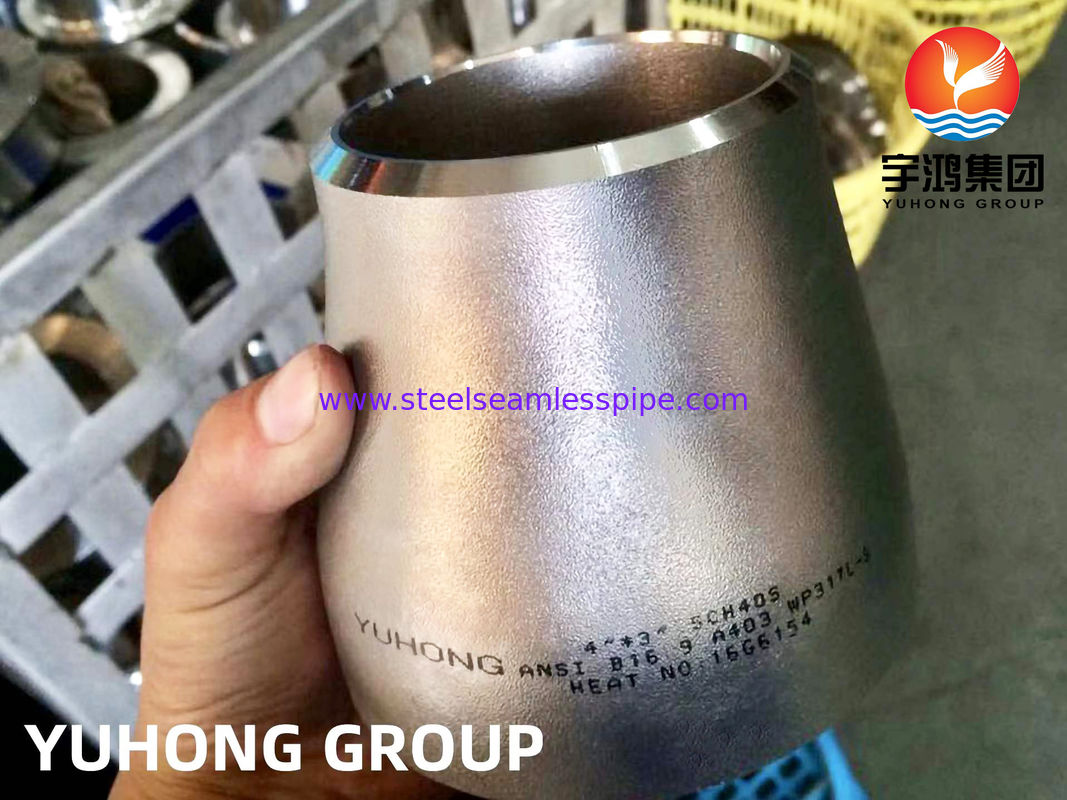

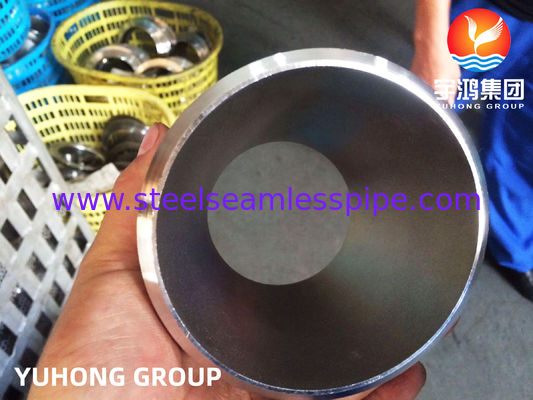

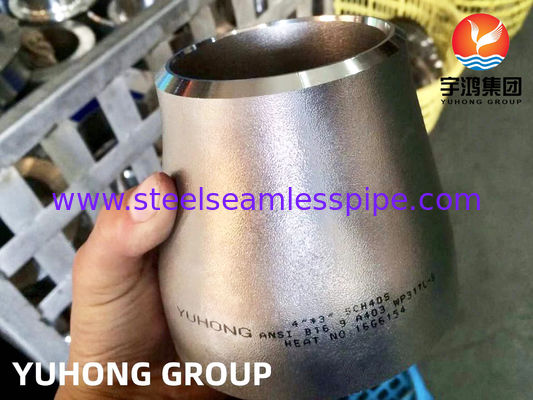

Réducteur concentrique en acier inoxydable ASTM A403 WP317L pour tuyauterie de procédés corrosifs
Transition de flux de conception pour les systèmes de processus critiques
Dans les systèmes de tuyauterie industriels, un réducteur est plus qu'un connecteur entre deux tuyaux de tailles différentes.Le choix du bon type de réducteur et du bon matériau permet de minimiser les turbulences, maintenir l'efficacité des processus et améliorer la fiabilité du système à long terme.
YUHONG fournit des réducteurs concentriques en acier inoxydable ASTM A403 WP317L fabriqués conformément aux exigences en matière de matériaux de l'ASTM A403 et aux normes dimensionnelles ASME B16.9.Chaque raccord est fabriqué à partir de matières premières entièrement traçables et subit une inspection complète pour assurer la précision dimensionnelleLa norme ASTM A403 couvre les raccords en acier inoxydable austénitique forgé pour les tuyaux sous pression, tandis que la norme ASME B16 couvre les raccords en acier inoxydable austénitique forgé pour les tuyaux sous pression.9 définit les dimensions et les tolérances des raccords de soudage à bout fabriqués en usine.
Quand faut- il utiliser un réducteur concentrique?
Un réducteur concentrique maintient la ligne centrale des deux tuyaux alignée, ce qui le rend approprié pour les systèmes où un débit symétrique et une distribution de pression équilibrée sont requis.Les emplacements d'installation typiques comprennent::
-
Pipelines de procédés verticaux
-
Connexions d'échangeur de chaleur
-
Nozzles de récipients sous pression
-
Les lignes d'entrée et de sortie du réacteur
-
Systèmes de transfert chimique
-
Unités de traitement des raffineries
Contrairement aux réducteurs excentriques, les réducteurs concentriques sont principalement sélectionnés lorsque le maintien d'une ligne centrale commune du tuyau est plus important que d'éviter l'accumulation de liquide.
Guide de sélection des matériaux
Le choix du matériau de fixation approprié dépend du milieu de traitement plutôt que de la simple correspondance du matériau du tuyau.
|
Moyen de traitement
|
Matériel recommandé
|
|
Eau industrielle
|
WP304L
|
|
Processus chimique léger
|
WP316L
|
|
Fluides de procédé du chlorure
|
WP317L
|
|
Systèmes d'eau de mer
|
S31803 à deux rangées
|
|
Chlorure élevé + résistance élevée
|
S32205 à deux rangées
|
|
Un service fort de l'acide
|
Alliage 20 / alliage de nickel
|
Le WP317L contient une teneur en molybdène plus élevée que le WP316L, ce qui améliore la résistance à la corrosion des crevasses et des fissures dans les environnements contenant du chlorure.
Pourquoi choisir WP317L au lieu de WP316L?
|
Les biens immobiliers
|
WP316L
|
WP317L
|
|
Contenu en molybdène
|
La norme
|
Plus haut
|
|
Résistance au creusement
|
C' est bon!
|
C' est mieux.
|
|
Résistance à la corrosion des fissures
|
C' est bon!
|
Amélioré
|
|
Service du chlorure
|
Modérée
|
Des environnements plus exigeants
|
|
Industries typiques
|
Procédure générale
|
Produits chimiques et offshore
|
Pour les applications impliquant des produits chimiques agressifs ou des concentrations élevées de chlorure, WP317L est souvent choisi pour fournir une plus grande marge de résistance à la corrosion.
Spécifications techniques
|
Nom de l'article
|
Spécification
|
|
La norme
|
Pour l'application de la présente norme, les éléments suivants doivent être pris en compte:
|
|
Norme dimensionnelle
|
Pour les appareils de traitement des eaux usées9
|
|
Grade du matériau
|
Le nombre d'heures de travail est calculé en fonction de la durée de travail.
|
|
Type de produit
|
Réducteur concentrique
|
|
Connexion
|
Soudure à bout (BW)
|
|
Plage de taille
|
Pour les produits qui sont soumis à des contrôles de qualité, le produit doit être soumis à un contrôle de qualité supérieur.
|
|
Épaisseur de paroi
|
SCH 5S SCH XXS
|
|
Finition de surface
|
Décapées, passivées
|
|
Traitement thermique
|
Solution recuit (le cas échéant)
|
|
Inspection
|
Le produit doit être soumis à une inspection visuelle, à une inspection dimensionnelle, à une inspection technique.
|
Liste de contrôle des marchés publics
Avant de commander un réducteur concentrique, les ingénieurs doivent confirmer:
✔ Taille nominale du tuyau (NPS)
✔ Calendrier / Épaisseur de la paroi
✔ Qualité du matériau
✔ Norme ASTM pour les matériaux
✔ Norme ASME sur les dimensions
✔ Préparation de la fin de soudure
✔ Exigences en matière d'inspection
✔ Certificat d'essai du matériau
La fourniture de ces informations à l'étape de la soumission permet de garantir la compatibilité avec le système de tuyauterie connecté et de réduire le risque de problèmes d'installation.
Industries typiques du projet
|
Le secteur industriel
|
Installation typique
|
|
Produits pétrochimiques
|
lignes de transfert de procédés
|
|
Pétrole et gaz
|
tuyauterie de raffineries
|
|
Traitement chimique
|
Pièces à support corrosif
|
|
Désalinisation
|
Pièces de service pour le chlorure
|
|
Génération d'électricité
|
Systèmes de processus auxiliaires
|
|
Produits pharmaceutiques
|
Tubes de procédés de haute pureté
|
|
Traitement de l'eau
|
Systèmes de dosage chimique
|

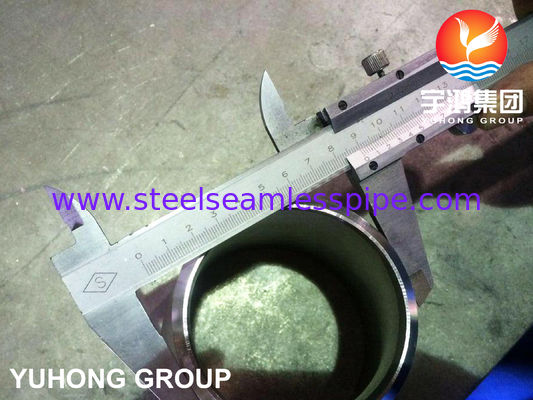

Inspection et documentation
La documentation disponible comprend notamment:
-
EN 10204 3.1 Certificat d'essai des matériaux
-

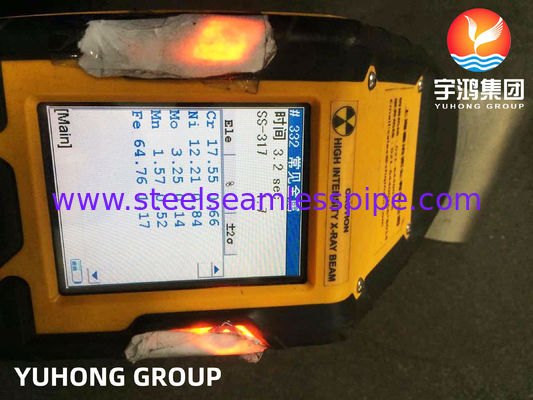

Identification positive du matériau (PMI)
-
Rapport d'inspection dimensionnelle
-
Rapport sur la composition chimique
-
Rapport d'essai mécanique
-
Inspection par un tiers (SGS, TÜV, BV, DNV)
Pourquoi choisir YUHONG?
Au lieu de fournir des raccords individuels, YUHONG fournit des solutions complètes de matériaux de tuyauterie pour les projets industriels.le portefeuille de produits comprend des tuyaux en acier inoxydable, des tubes duplex, des tubes en alliage de nickel, des raccords et des brides forgés, permettant aux entrepreneurs et aux fabricants industriels de l'EPC de se procurer des composants de tuyauterie compatibles auprès d'un seul fournisseur.
Chaque commande est soutenue par une traçabilité complète des matériaux, des options de fabrication flexibles et une documentation de projet pour répondre aux exigences internationales en matière d'ingénierie.
Questions fréquemment posées
- En quoi un réducteur concentrique diffère-t-il d'un réducteur excentrique?
Un réducteur concentrique maintient les deux lignes centrales du tuyau alignées et est couramment utilisé dans les tuyaux verticaux et les systèmes de processus généraux.Un réducteur excentrique a un côté plat et est généralement sélectionné pour les conduites horizontales ou les conduites d'aspiration de pompe pour aider à gérer le drainage ou éviter les poches d'air.
- Est-ce que la norme ASTM A403 définit les dimensions du réducteur?
Le numéro ASTM A403 spécifie les exigences en matière de matériaux pour les raccords en acier inoxydable austénitique forgé, tandis que l'ASME B16.9 définit les dimensions,tolérances et marquages pour les raccords de soudage à bout fabriqués en usine.
