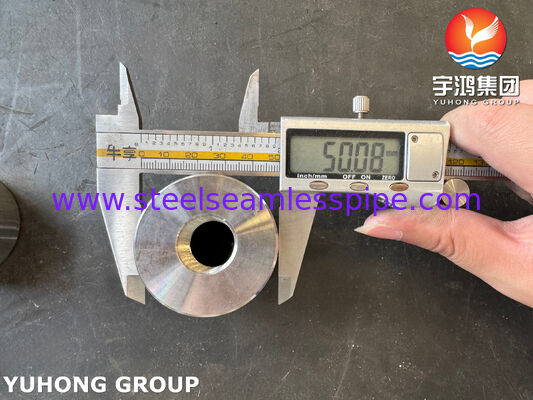

RACCORD FORGÉ EN ACIER ALLIÉ AU NICKLE ASME SB564 N10276 BOSS B16.11 MSS SP-97

L'appareil est équipé d'un système de réglage de l'échantillonnage de l'échantillon.

I. Définition de base

Un raccord de boss, également appelé sortie de branche forgée ou demi-accouplement, est un type de raccord de branche forgée régi par l'ASME B16.11Il s'agit d'un raccordement compact à paroi lourde soudé sur la paroi extérieure des tuyaux principaux pour accéder à de petites branches, connexions d'instruments, drains et conduits d'aération.On l'appelle simplement " chef " dans le domaine de l'ingénierie domestique..

II. Structure et classification

1Deux types de connexion primaires

• Chef filéAprès soudage au tuyau principal, il peut être directement équipé de manomètres, d'émetteurs, de petites vannes et de tubes d'échantillonnage,largement adopté pour les tuyaux d'instruments.
• Chef de soudage de priseConçu avec un trou de prise interne pour le soudage par filetage de tuyaux à petit trou. Il présente une résistance à la pression supérieure et est appliqué sur les branches de processus à petit trou.Les types moins courants comprennent les têtes de soudure à bout, les bosses étendues et les bosses à face de bride.

2. Caractéristiques détaillées

• une base courbe en forme de selle pour s'adapter au diamètre extérieur du tuyau principal à souder;
• Projection de boss surélevée épaissie sur le dessus pour renforcer la contrainte aux ouvertures forées et éviter la rupture sous haute pression;
• Construction entièrement forgé avec une épaisseur de paroi beaucoup plus grande que les tuyaux courts standard, disponible dans les classes de pression 3000#, 6000# et 9000#.

III. Fonctions et scénarios d'application

• Appuyez sur les petites branches d'instruments sur les conduites principales (pour la pression, le niveau, la température et les points d'échantillonnage);
• Fournir de petits ports pour la ventilation, le drainage et la libération d'air des pipelines;
• Servir de décollages de branches à petit trou (NPS 1/8" ~ NPS 4") comme alternative rentable aux olets plus chers;
• Adaptation standard pour les conduites à haute température et haute pression dans les secteurs de l'énergie nucléaire, chimique, pétrolier et gazier et des centrales électriques.

IV. Principales différences entre Boss et Olet

V. Matériaux et normes

• Les normes applicables sont les suivantes: ASME B16.11, MSS SP-97
• Matériaux communs: acier au carbone A105, acier inoxydable A182 F304/F316, acier allié F22/F91, acier duplex 2205/2507, alliage de nickel
• Taille: NPS 1/8" ~ 4"

VI. Note complémentaire: Accouplement de tête distinct facilement confondu

L'accouplement de boss utilisé dans l'industrie du tuyau est un raccord à déconnexion rapide pour les tuyaux à vapeur et à air, qui est complètement différent des têtes de boss de tuyaux forgés.Le terme "boss" en génie des tuyaux désigne exclusivement les raccords de boss de branche de selle forgé.

Un boss est une sortie de branche de demi-accouplement forgée de type selle soudée à la paroi extérieure des tuyaux principaux, spécialement fabriquée comme connexions renforcées pour les instruments, les ouvertures d'aération et les branches à petit trou.
