Bride aveugle spectacle A182 F316L Figure-8 B16.48, composants de tuyauterie en acier inoxydable

La bride aveugle Figure-8 F316L est un dispositif d'isolement de pipeline fabriqué en acier inoxydable à très faible teneur en carbone (F316L). De forme similaire au chiffre "8", elle comprend une plaque aveugle pleine à une extrémité pour bloquer complètement le flux du fluide et une plaque annulaire creuse à l'autre pour permettre le passage du pipeline, permettant ainsi un isolement physique par commutation rotative.

Bénéficiant de l'excellente résistance à la corrosion intergranulaire et à la corrosion par piqûres du matériau F316L, elle est particulièrement adaptée aux environnements chimiques ou marins à haute température et hautement corrosifs. Sa surface est généralement traitée par décapage et passivation pour former une couche d'oxyde dense, améliorant sa durabilité. La surface d'étanchéité est usinée avec précision pour garantir une absence de fuite, ce qui la rend largement utilisée dans les systèmes de tuyauterie critiques tels que ceux des industries pétrolière, gazière et nucléaire qui nécessitent un isolement de sécurité absolu.

La bride aveugle spectacle A182 F316L avec une conception Figure-8 et conforme à la norme B16.48 est un type spécifique de bride aveugle spectacle conçue pour être utilisée dans les systèmes de tuyauterie industriels. Vous trouverez ci-dessous une description détaillée de ses spécifications :

1. Matériau A182 F316L

A182 fait référence à la norme ASTM A182, une spécification pour les brides, raccords, vannes et pièces de tuyauterie en acier allié et inoxydable forgés ou laminés.

F316L est le grade du matériau :

• « F » indique qu'il s'agit d'un matériau forgé.

• 316L fait référence à une version à faible teneur en carbone de l'acier inoxydable 316, qui offre une résistance supérieure à la corrosion, en particulier dans les environnements riches en chlorures, tels que ceux des industries marines ou chimiques.

• Le « L » dans 316L signifie qu'il a une teneur en carbone plus faible, ce qui le rend moins susceptible à la précipitation de carbures et améliore sa soudabilité et sa résistance à la corrosion intergranulaire.

2. Bride aveugle spectacle (Figure-8)

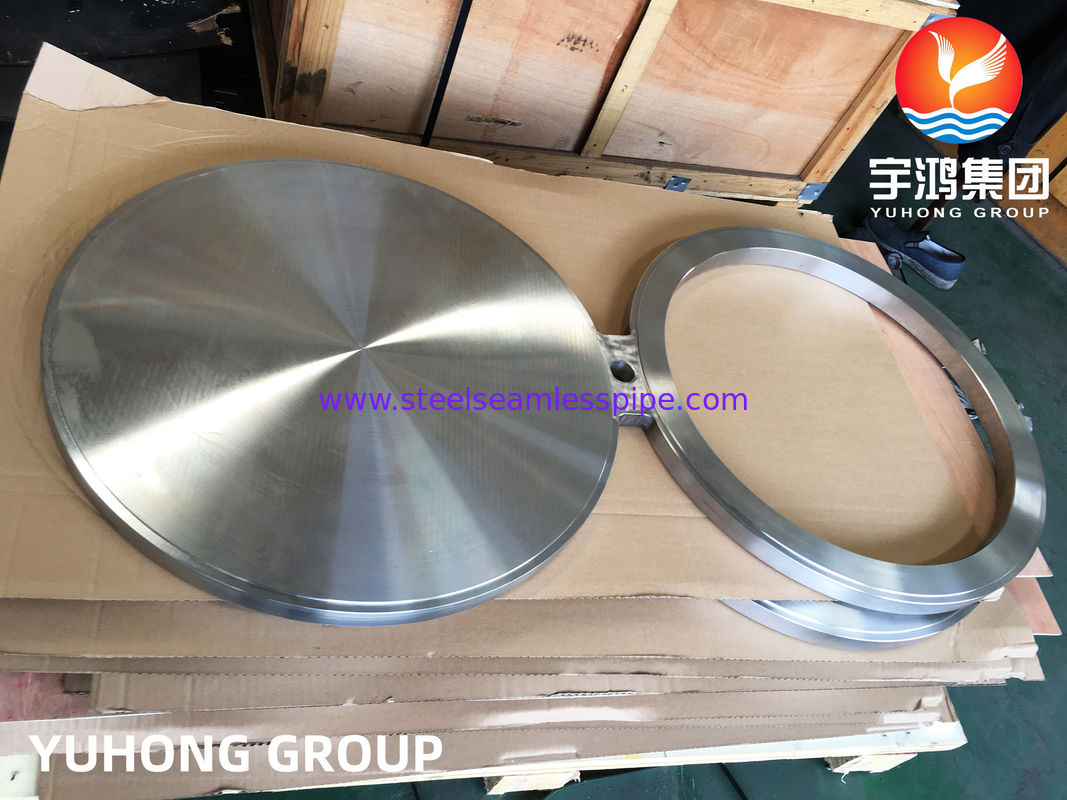

• La bride aveugle spectacle se compose de deux disques : l'un est une bride aveugle (qui obture le pipeline) et l'autre est une ouverture à passage intégral. La conception Figure-8 fait référence à une forme spécifique de l'obturateur, souvent utilisée pour faciliter l'installation et la manipulation.

• La conception Figure-8 a généralement une forme de « lunettes », où une partie obture l'ouverture et l'autre partie permet le passage du fluide dans le pipeline. Cette double fonction la rend adaptée à l'isolement et au blocage temporaire du flux dans un pipeline, permettant la maintenance ou la modification d'un système.

• Elle est généralement installée entre deux brides et fixée par boulonnage ou soudage.

3. Norme B16.48

B16.48 fait référence à la norme ASME B16.48, qui couvre les exigences de conception, de matériau et de test pour les brides aveugles spectacle utilisées dans les systèmes de tuyauterie.

• Cette norme définit les dimensions, les tolérances et d'autres propriétés mécaniques pour assurer l'uniformité et la compatibilité entre les différents systèmes.

• B16.48 fait partie de la série ASME B16, qui couvre également d'autres composants de tuyauterie tels que les brides et les raccords.

• La norme B16.48 garantit que les brides aveugles spectacle sont dimensionnellement correctes et sûres à utiliser dans des applications à haute pression ou critiques.

4. Applications

La bride aveugle spectacle Figure-8 A182 F316L B16.48 est principalement utilisée dans :

• Les systèmes de tuyauterie dans les applications chimiques, pétrochimiques et marines où une résistance élevée à la corrosion, en particulier celle due aux chlorures, est requise.

• L'isolement des pipelines pour la maintenance ou la réparation.

• Les environnements à haute pression et haute température où la bride doit résister à des conditions de fonctionnement difficiles.

• Les systèmes nécessitant une maintenance fréquente où l'isolement et la restauration du flux sont souvent nécessaires.

5. Caractéristiques clés

• Matériau : Haute résistance à la corrosion grâce à l'acier inoxydable 316L.

• Conception : Figure-8 pour une facilité d'utilisation et une meilleure isolation du flux.

• Conformité : Conforme à la norme ASME B16.48 pour des dimensions et des normes de sécurité cohérentes.

• Polyvalence : Peut être utilisée dans les systèmes à haute pression et haute température.

• Résistance à la corrosion : Excellente dans les environnements marins, chimiques et acides grâce à la composition 316L.

6. Avantages de la bride aveugle spectacle A182 F316L

• Durabilité supérieure : Le matériau 316L offre une excellente résistance mécanique, à l'oxydation et à la corrosion, ce qui le rend idéal pour les environnements difficiles ou à haute température.

• Facilité de maintenance : La conception de la bride aveugle spectacle permet une installation et un retrait faciles, offrant une isolation efficace des parties du pipeline pendant la maintenance.

• Longue durée de vie : La faible teneur en carbone de l'acier inoxydable 316L améliore sa résistance à la corrosion intergranulaire, garantissant une durée de vie plus longue dans les environnements difficiles.
