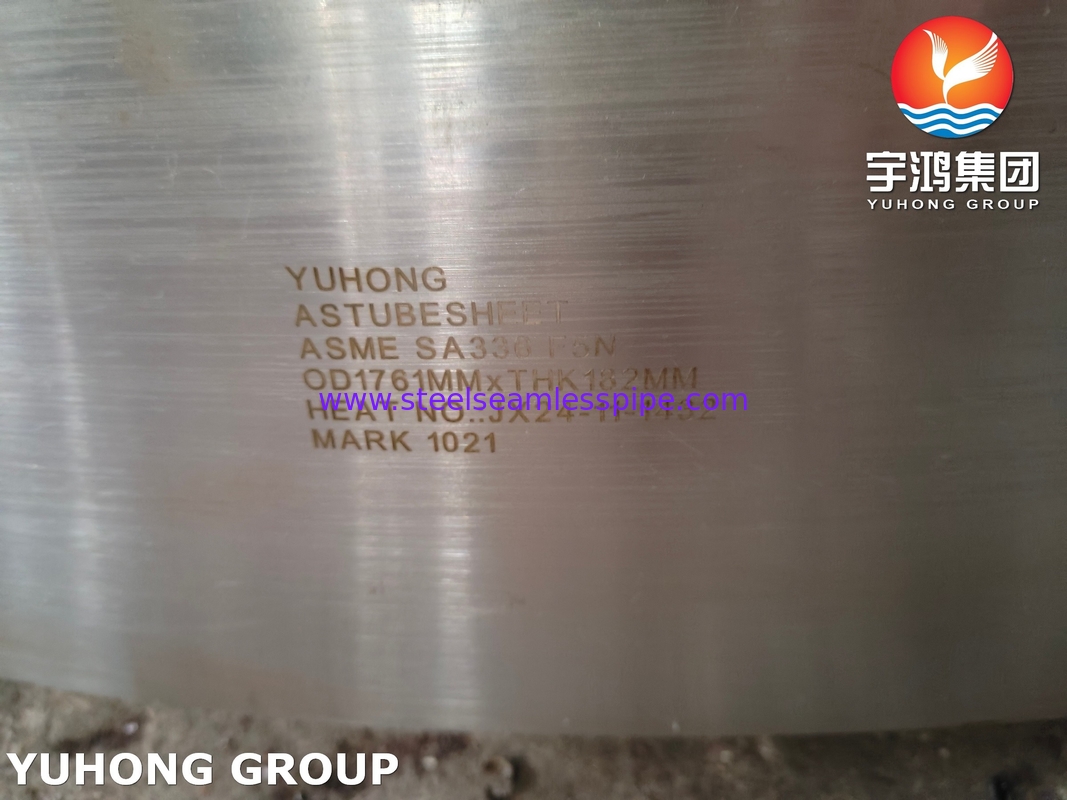

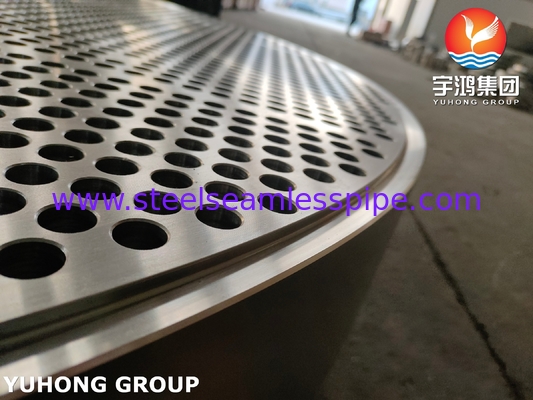

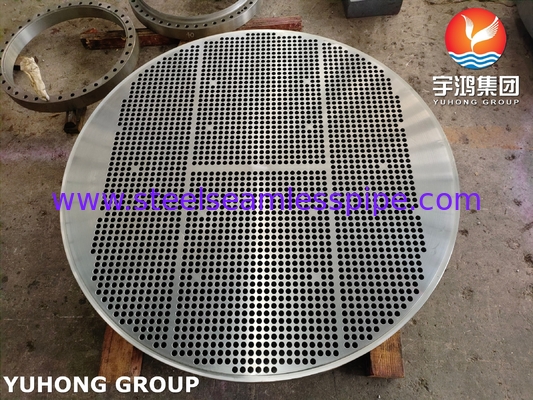

Quelle est la feuille de tuyauterie de l'échangeur de chaleur SA336 F5N?
Une feuille de tube d'échangeur de chaleur est un composant essentiel dans les échangeurs de chaleur en coque et en tube,agissant comme une structure de support qui maintient les tubes en place et assure une séparation appropriée du fluide entre le côté de la coque et le côté du tube.
Les spécifications:
Régie par l'ASME/ASTM SA-336, norme pour les raccords et composants en acier forgé conçus pour un service à haute température et haute pression.
Le grade F5N est un acier allié à 5% de chrome et 0,5% de molybdène (Cr-Mo) avec traitement thermique normalisé (suffixe "N").
Composition et propriétés clés:
Composition chimique:
Cr: 4,0·6,0%, Mo: 0,45·0,65%, C: ≤0,15% (amélioration de la soudabilité par rapport au F5 standard).
Propriétés mécaniques:
Résistance à la traction: ≥ 485 MPa (70 ksi)
Résistance au rendement: ≥ 275 MPa (40 ksi)
Haute résistance à la rampe à des températures allant jusqu'à 600 °C.
Amélioration de la ténacité due au traitement thermique normalisé.
Pourquoi SA-336 F5N pour les feuilles de tube?
Performance à haute température:
Conserve sa résistance et résiste à la déformation sous contrainte thermique prolongée (idéal pour les échangeurs de chaleur dans les raffineries, les centrales électriques et le traitement chimique).
Résistance à la corrosion et à l'oxydation:
La teneur en chrome fournit une résistance à l'oxydation et à la sulfidation (communes dans les environnements de gaz acide ou de pétrole brut).
Convient pour le service à l'hydrogène (résistant à la fragilité de l'hydrogène).
La soudabilité et la fabrication:
Une teneur en carbone plus faible par rapport à la norme F5 réduit les exigences de traitement thermique pré/post-soudure.
Compatible avec le revêtement (par exemple, revêtement en acier inoxydable) pour les supports agressifs.
Application dans les échangeurs de chaleur
Le rôle de la feuille de calcul:
Il agit comme une ancre structurelle pour les tubes, en maintenant l'alignement et en scellant les fluides de la coque/du côté du tube.
Il doit résister à l'expansion thermique différentielle, aux charges de pression et aux contraintes cycliques.
Cas d'utilisation typiques:
Échangeurs de chaleur de raffinerie: Traitement des hydrocarbures, H2S ou de la vapeur à haute pression.
Électricité: chauffe-eau d'alimentation, condensateur ou chaudière.
Hydrogène ou ammoniac: service à haute pression et à haute température.
Conformité de conception et de fabrication
Normes ASME:
ASME BPVC Section VIII: régit la conception, la sélection des matériaux et la fabrication des récipients sous pression / feuilles de tubes.
Section II (Matériaux): spécifie les prescriptions chimiques/mécaniques de la SA-336 F5N.
Section IX: Procédures de soudage (par exemple, SMAW, GTAW) pour les aciers Cr-Mo.
Étapes de fabrication:
Forgeage: le SA-336 F5N est forgé en forme pour une structure de grain supérieure.

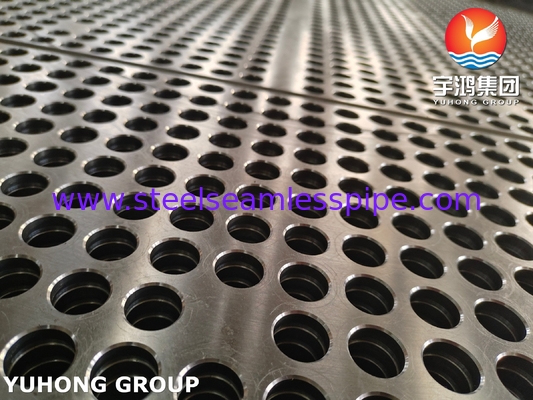

Forage: forage de précision de trous de tubes (normes TEMA pour la hauteur/tolérance).
Traitement thermique: normalisé (chauffé à plus de 900 °C et refroidi à l'air) pour affiner la microstructure.
Tests et inspections:
NDT: Test ultrasonique (UT) ou radiographique (RT) pour détecter les défauts.
Test hydrostatique: valide l'intégrité de la pression.
Test de dureté: assure la conformité après le soudage.
Comparaison avec des matériaux similaires
| Matériel |
Application du projet |
Avantages par rapport au SA-336 F5N |
Les limites |
| Pour les appareils de surveillance des risques2 |
Matériau de plaque pour coquilles/têtes |
Contenu similaire de Cr-Mo, moins cher pour les composants plats |
Moins de ténacité que le F5N forgé |
| Le numéro d'immatriculation du véhicule: |
autres pièces de rechange, autres que les pièces détachées |
Même qualité normalisée, compatible avec les feuilles de tubes |
Ne pas utiliser pour les feuilles de tubes de grand diamètre |
| Acier au carbone (SA-516) |
Échangeurs à basse température |
Moins coûteux |
Faible résistance à haute température et résistance à la corrosion |
Considérations clés pour les feuilles de tubes SA-336 F5N
Défis de soudage: nécessite des électrodes à faible teneur en hydrogène (par exemple, E8018-B2) et un traitement thermique post-soudage strict (PWHT).
Gestion de la contrainte thermique: il convient d'aborder le problème de l'expansion différentielle entre les tubes (p. ex. en acier inoxydable) et la tôle F5N.
Protection contre la corrosion: un revêtement ou une superposition peut être nécessaire pour les fluides hautement corrosifs (par exemple, les chlorures).
Conclusion
La feuille de tube ASME SA-336 F5N est un choix robuste pour les applications d'échangeurs de chaleur exigeantes, offrant un équilibre entre résistance à haute température, résistance à la corrosion et soudabilité.Sa structure normalisée assure sa fiabilité dans les industries critiques comme le raffinage., la pétrochimie et la production d'énergie.
