Tubes à ailettes basses pour condenseurs – ASME SB111 C68700 Aluminium Laiton

Présentation du produit

Tubes à ailettes basses pour condensateurs, fabriqué à partir deLaiton aluminium ASME SB111 C68700/UNS C68700, sont conçus pour augmenter la surface de transfert de chaleur externe des tubes du condenseur tout en conservant une géométrie de tube compacte.

C68700, communément identifié commeAluminium Laiton B / Arsenical Aluminium Laiton, est un alliage cuivre-zinc contenant de l'aluminium et un ajout contrôlé d'arsenic. ASME SB111 / ASTM B111 reconnaît le C68700 pour les applications de tubes de condenseur, d'évaporateur et d'échangeur de chaleur sans soudure.

La géométrie à ailettes basses crée une série d'ailettes externes intégrées autour de la surface du tube. Par rapport à un tube simple de même diamètre nominal, l'augmentation de la surface extérieure peut améliorer le transfert de chaleur et fournir une plus grande capacité de transfert de chaleur au sein d'une enveloppe d'échangeur donnée.

Ces tubes sont particulièrement adaptés pourcondenseurs de surface, échangeurs de chaleur eau de mer et eau de refroidissement, condenseurs marins, équipements de dessalement et systèmes de refroidissement industrielsoù le laiton d'aluminium est sélectionné pour sa combinaison de conductivité thermique, de résistance mécanique et de résistance à l'érosion-corrosion dans des conditions de service d'eau appropriées.

Principales fonctionnalités

• Matériel:ASME SB111 C68700/UNS C68700
• Désignation du matériau :Aluminium Laiton B / Arsenical Aluminium Laiton
• Type de tube :Tube sans soudure à ailettes basses
• Application : Condenseurs et échangeurs de chaleur
• Les ailettes basses intégrées augmentent la surface de transfert de chaleur externe
• Convient pour le service d'eau de refroidissement et de condenseur
• Disponible en hauteur d'aileron, pas, épaisseur de paroi et longueur personnalisés
• Fabriqué selon les dessins du client et les exigences de l'échangeur de chaleur
• Inspection dimensionnelle et non destructive disponible
• Convient aux applications de production d'énergie, marines, de dessalement, pétrochimiques et de refroidissement industriel

Applications typiques

1. Condenseurs de surface

Les tubes à ailettes basses C68700 peuvent être utilisés danssystèmes de condenseurs de surfaceoù la vapeur est condensée sur un côté de la surface de transfert de chaleur et l'eau de refroidissement circule à travers le tube.

ASTM B111 identifie spécifiquement le C68700 parmi les alliages de cuivre couverts pour les condenseurs de surface, les évaporateurs et les échangeurs de chaleur.

2. Condenseurs de centrale électrique

Les tubes peuvent être envisagés pour les condenseurs et les équipements de refroidissement auxiliaires dans :

• Centrales thermiques
• Centrales électriques à cycle combiné
• Installations industrielles de production d'électricité
• Systèmes de cogénération

3. Refroidissement marin et eau de mer

Le C68700 est largement associé au service de tubes de condenseur et d’échangeur de chaleur impliquant de l’eau de refroidissement. La composition aluminium-laiton est particulièrement pertinente pour les équipements marins et liés à l'eau de mer lorsque la chimie de fonctionnement et la vitesse de l'eau sont correctement contrôlées.

L'équipement typique comprend :

• Condenseurs marins
• Systèmes de refroidissement centraux
• Refroidisseurs de moteur
• Équipement de refroidissement offshore
• Échangeurs de chaleur à bord

4. Équipement de dessalement

Les tubes C68700 à faibles ailettes peuvent être fournis pour les équipements de transfert de chaleur utilisés dans les systèmes de dessalement et de traitement de l'eau de mer, sous réserve de la chimie spécifique de l'eau et des conditions de conception.

5. Échangeurs de chaleur industriels

Les applications potentielles comprennent :

• Échangeurs de chaleur à eau de refroidissement
• Condenseurs de processus
• Refroidisseurs d'huile
• Refroidisseurs d'eau
• Échangeurs de chaleur pour procédés chimiques
• Systèmes industriels de circulation d'eau

Gamme de tailles typique

Les dimensions exactes doivent être sélectionnées en fonction de la conception du condenseur, du calcul thermique, de la configuration de la plaque tubulaire et des spécifications du projet applicables.

Les gammes de fabrication typiques peuvent inclure :

ASTM B111/B111M-24 couvre les tubes de condenseur sans soudure jusqu'à3 1/8 po (80 mm) de diamètre, bien que les dimensions réelles des tubes à ailettes basses soient normalement déterminées par la conception de l'échangeur et les spécifications de l'acheteur.

Important:Les valeurs dimensionnelles ci-dessus sont des plages de fabrication typiques plutôt que des exigences dimensionnelles universelles ASME SB111. Les dimensions finales, les tolérances, la géométrie des ailettes, la trempe et les exigences d'inspection doivent être confirmées par rapport aux spécifications d'achat et à l'édition applicable de la norme.

Composition chimique C68700

Exigences typiques en matière de composition chimique pourLaiton aluminium UNS C68700inclure:

C68700 est classé par la base de données UNS de la Copper Development Association commeAluminium Laiton, Arsenical, avec du cuivre à environ 76 à 79 %, de l'aluminium à 1,8 à 2,5 % et de l'arsenic à 0,02 à 0,06 %, le zinc formant le reste.

Pour la fourniture contractuelle, leL'édition ASME/ASTM applicable et les spécifications d'achat ont prioritésur des tableaux de composition généralisés.

Propriétés mécaniques

Les propriétés mécaniques dépendent de l'état du tube et de la plage dimensionnelle applicable. ASME SB111/ASTM B111 fournit des exigences en fonction de l'état spécifié plutôt que de traiter tous les tubes C68700 comme ayant une valeur de propriété mécanique universelle. ASTM B111 reconnaît les conditions, notammentrecuit, étiré à la lumière, étiré dur et étiré/recuit à l'extrémité.

Les propriétés typiques évaluées pour les tubes de condenseur C68700 comprennent :

• Résistance à la traction
• Limite d'élasticité/force d'épreuve le cas échéant
• Élongation
• Dureté
• Comportement d'expansion
• Performances d'aplatissement

Pour une page produit commerciale, il est préférable d'indiquer les valeurs garanties selon lesétat commandé et spécification ASME SB111 actuelle, plutôt que de présenter un seul tableau de propriétés mécaniques qui pourrait s'appliquer de manière incorrecte à chaque état.

Processus de fabrication

Nos tubes de condenseur C68700 à ailettes basses peuvent être fabriqués selon une séquence contrôlée telle que :

1. Préparation de billette/tube en alliage C68700
2. Production de tubes sans soudure
3. Étirage ou dimensionnement à froid
4. Traitement thermique selon l'état requis
5. Lissage
6. Contrôle dimensionnel de précision
7. Formage intégral à ailettes basses
8. Inspection de la géométrie des ailerons
9. Nettoyage de la surface des tubes
10. Contrôle non destructif et dimensionnel
11. Marquage final et emballage

ASTM B111 décrit les itinéraires de fabrication, notamment le moulage, l'extrusion, l'étirage, le recuit, le redressage, le détourage et d'autres processus capables de produire des tubes sans soudure dans les conditions spécifiées.

Inspection et tests

Pour garantir l’adéquation au service du condenseur et de l’échangeur de chaleur, l’inspection peut inclure :

Analyse chimique

Une identification positive des matériaux ou une analyse chimique en laboratoire peuvent être effectuées pour vérifier la chimie de l'alliage C68700.

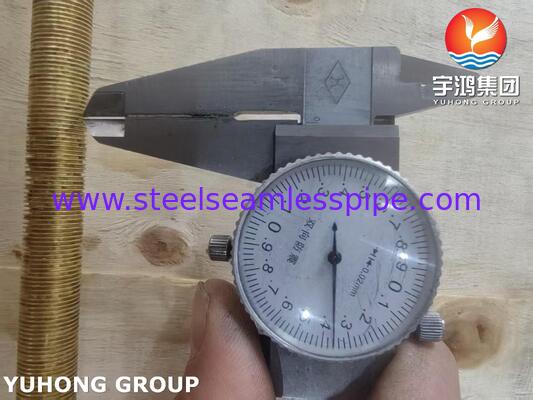

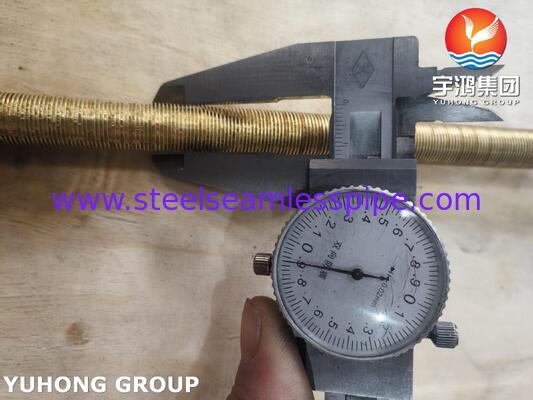

Contrôle dimensionnel

Les contrôles dimensionnels typiques comprennent :

• Diamètre extérieur
• Épaisseur de paroi
• Longueur du tube
• Hauteur des ailerons
• Pas d'aileron
• Dimensions de la racine des nageoires
• Rectitude
• Ovalité
• Condition de fin

Essais de traction

Les essais de traction sont effectués conformément aux spécifications du matériau applicable et à l'état de trempe ordonné pour vérifier les performances mécaniques.

Test d'expansion

Les tests d'expansion évaluent la capacité du tube à résister à un agrandissement contrôlé sans fissuration ou défaillance inacceptable.

Test d'aplatissement

Les tests d'aplatissement évaluent la ductilité du tube et l'intégrité du matériau.

Tests par courants de Foucault

L'examen par courants de Foucault peut être utilisé comme méthode non destructive pour détecter les discontinuités pertinentes dans la paroi du tube.

Essais hydrostatiques

Des tests hydrostatiques peuvent être effectués lorsque cela est spécifié par le bon de commande ou la norme applicable.

Tests pneumatiques/air sous-marins

Des tests d'étanchéité pneumatiques peuvent également être fournis lorsque les spécifications du projet l'exigent.

ASTM B111/B111M identifie les tests d'expansion, d'aplatissement et de contrainte résiduelle et prévoit également des examens par courants de Foucault, hydrostatiques et pneumatiques parmi ses exigences/options de test.

Inspection visuelle et de surface

La surface du tube est inspectée pour :

• Fissures
• Stratifications
• Coutures
• Rayures excessives
• Défauts de surface
• Dommages aux nageoires
• Déformation
• Corrosion ou contamination

Avantages de la conception à ailerons bas

L'objectif principal de la configuration à ailettes basses est d'augmenter la zone de transfert de chaleur externe sans nécessiter un diamètre de tube de base proportionnellement plus grand.

Par rapport aux tubes de condenseur simples, les tubes à faibles ailettes peuvent offrir :

• Zone de transfert de chaleur externe accrue
• Une plus grande capacité de transfert de chaleur dans un échangeur compact
• Réduction potentielle de la surface d'échange nécessaire
• Utilisation efficace des configurations de plaques tubulaires existantes
• Une solution pratique où le coefficient de transfert thermique côté calandre est inférieur au coefficient côté tube

L'avantage thermique réel dépend de la géométrie des ailettes, des propriétés du fluide, de la vitesse, de l'encrassement, de la différence de température, de la chute de pression et de la conception complète de l'échangeur de chaleur.

Pourquoi choisir le laiton aluminium C68700 ?

Le C68700 combine une matrice riche en cuivre avec de l'aluminium et un ajout contrôlé d'arsenic. Son utilisation établie dans les tubes de condenseurs et d'échangeurs de chaleur en fait une option matérielle pertinente pour le service d'eau de refroidissement.

Ses principaux avantages pour les applications de condenseurs comprennent :

• Bonne capacité de transfert thermique
• Résistance mécanique adaptée aux applications de tubes
• Couverture établie des spécifications des tubes de condenseur
• Bonne résistance à l’érosion-corrosion dans des conditions d’eau appropriées
• Convient aux équipements d'eau de refroidissement marins et industriels
• Disponibilité dans différentes températures de tube

ASTM B111 identifie spécifiquement le C68700 commeAluminium Laiton Bpour les tubes de condenseur sans soudure, et la portée actuelle des B111/B111M comprend les condenseurs à surface, les évaporateurs et les échangeurs de chaleur.

Assurance qualité

Chaque lot de production peut être fourni avec une documentation qualité appropriée, telle que :

• Certificat d'essai de matériaux (MTC)
• Rapport de composition chimique
• Résultats des tests mécaniques
• Rapport d'inspection dimensionnelle
• Rapport de test par courants de Foucault
• Rapport d'essai hydrostatique, lorsque spécifié
• Traçabilité chaleur/lot
• Certificat de conformité
• Documentation d'inspection par un tiers si nécessaire

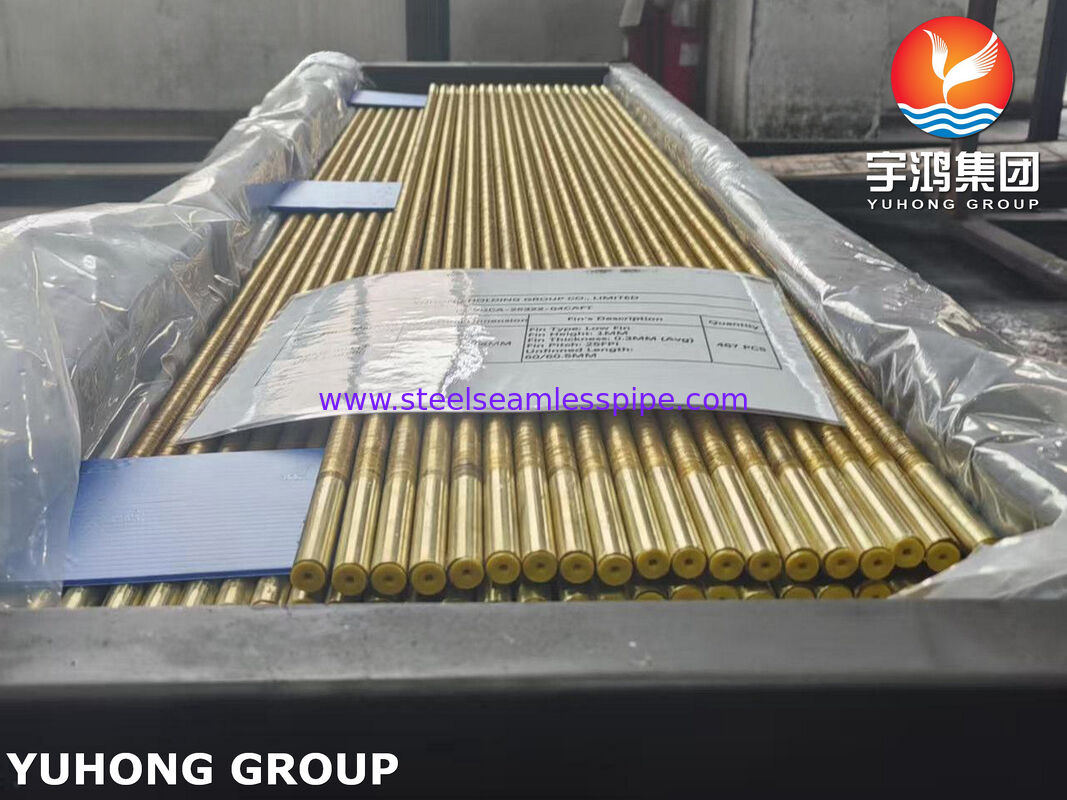

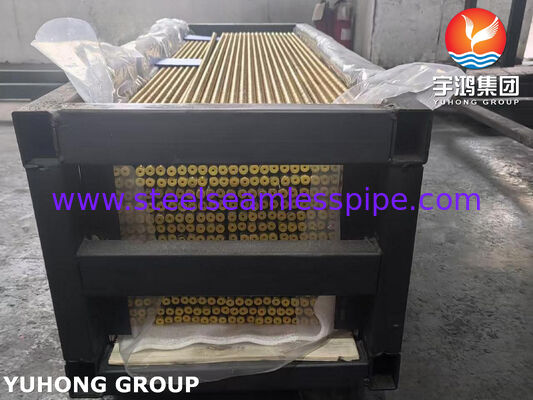

Conditionnement

Les tubes C68700 à ailettes basses peuvent être fournis dans un emballage d'exportation approprié en fonction de la longueur du tube et des exigences du client.

Une protection typique peut inclure :

• Embouts en plastique
• Emballage protecteur
• Emballage résistant à l'humidité
• Regroupement avec des étiquettes d'identification
• Caisses en bois ou emballage de qualité exportation si nécessaire

Chaque paquet peut être marqué avec la qualité du matériau, la taille, la longueur, le numéro de chaleur/lot, la quantité et les spécifications applicables pour la traçabilité.

Positionnement du produit recommandé

Tubes à faibles ailettes ASME SB111 C68700 pour condenseurs et échangeurs de chaleur

Ce produit est particulièrement adapté aux clients recherchant des tubes à ailettes basses en aluminium-laiton pour :

Condensateurs de surface | Condenseurs de centrale électrique | Échangeurs de chaleur marins | Refroidissement à l'eau de mer | Équipement de dessalement | Systèmes de refroidissement industriels
