ASME SB163 N04400 Tubes en U-Bend en alliage de nickel pour condensateur et échangeur de chaleur en coque et en tube
Vue d'ensemble du produit
ASME SB163 N04400 Tuyaux en alliage de nickel U-Bend
Yuhong Group Co., Ltd. fournit des composants complets d'échangeurs de chaleur, y compris des récipients sous pression, des refroidisseurs d'air, des faisceaux de tubes, des tubes en U-bend, des tubes à nageoires, des feuilles de tubes, des déflecteurs et des têtes.Notre expertise en tubes d'échangeur de chaleur en U-bent se concentre sur la géométrie de courbure ASME SB-163, calcul de l'amincissement des parois et préparation finale.

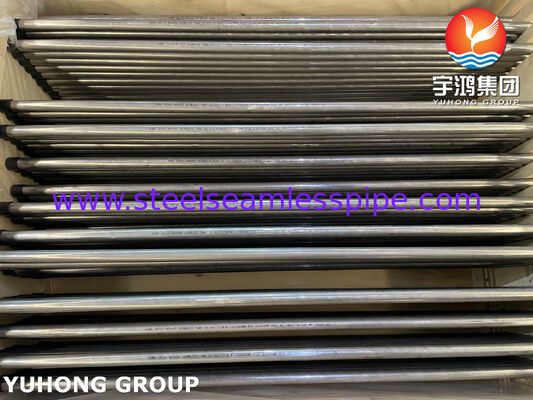

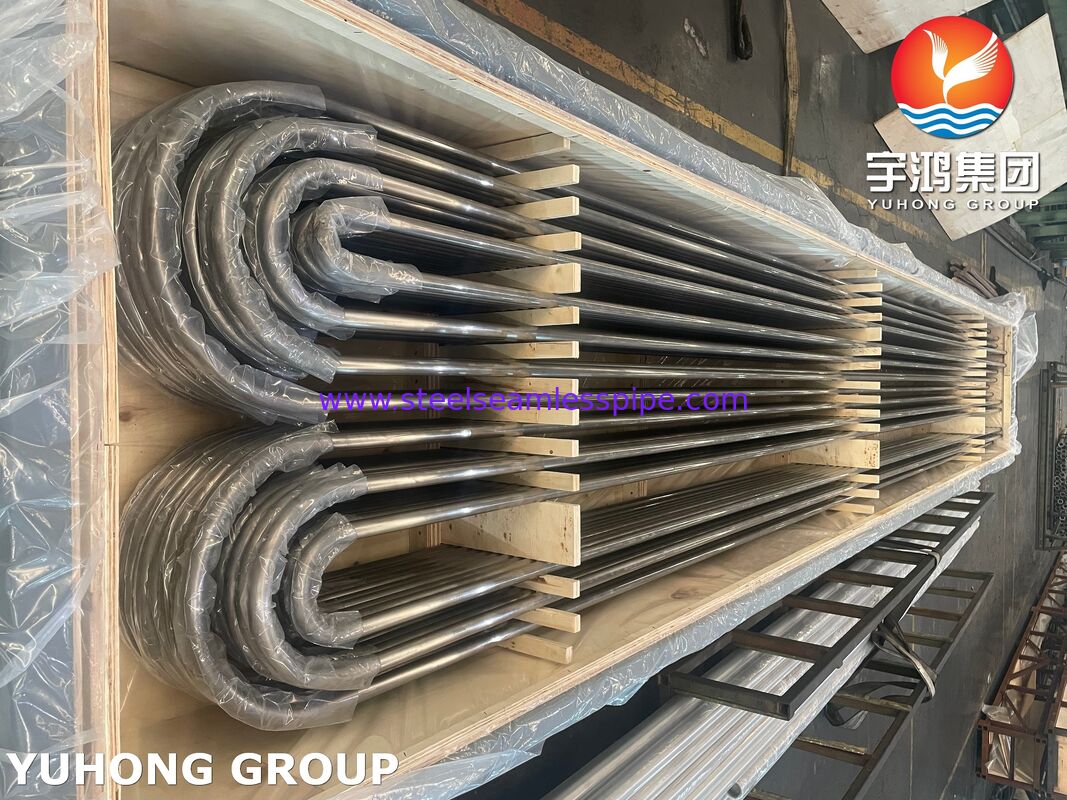

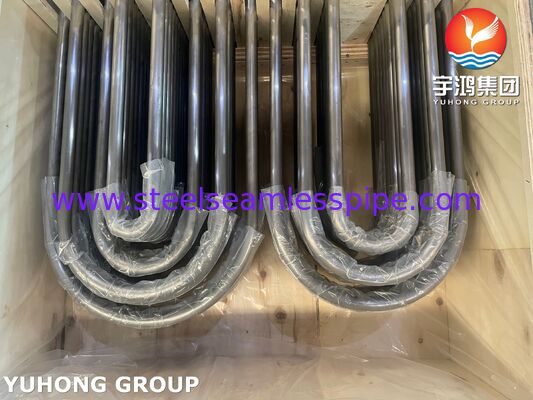

Ce produit est un tube en nickel-cuivre sans soudure UNS N04400 U-bend conçu pour le condensateur et l'échangeur de chaleur.76 mm) et moinsN04400 est équipé d'un revêtement recuit ou soulagé des contraintes, avec des extrémités recuit disponibles sur demande.Les dimensions des convertisseurs à paroi légère de petit diamètre sont couvertes par l'ASME SB-163, appendice X2 lorsque spécifié..
Composition chimique
Le tableau 1 de l'ASME SB-163
| Élément |
N04400, % |
| autres métaux |
63.0 min |
| D'autres métaux |
28.0 à 34.0 |
| Fer |
2.5 au maximum |
| Manganèse |
2.0 au maximum |
| Carbone |
0.3 au maximum |
| D'autres produits |
0.5 au maximum |
| Soufre |
0.024 au maximum |
Propriétés mécaniques et conditions
Le système de contrôle de la qualité doit être conforme à la norme ASME SB-163.
| Condition |
Tensibilité, min |
Le rendement est décalé de 0,2%, min |
L'allongement, min |
Dureté |
| D'autres produits |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
- Je ne sais pas. |
| Réduction du stress |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max pour les extrémités recuit |
N04400 est fourni recuit ou soulagé de contrainte. Si les tubes soulagés de contrainte ont des extrémités recuit, la dureté après recuit ne doit pas dépasser la valeur du tableau 3 de l'ASME SB-163.Les exigences de taille des grains de l'ASME SB-163 s'appliquent à la norme UNS N08120, UNS N08810 et UNS N08811, et non à N04400.

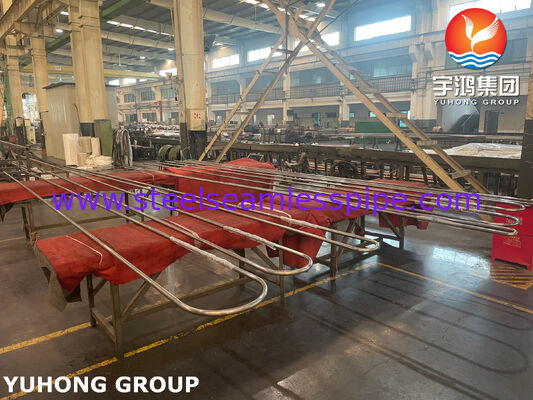

Fabrication, essais et contrôles en U-Bend
Le tube sans soudure N04400 est traité à froid et à chaud.
- Analyse chimique
- Le test de tension
- Test de dureté lorsque les extrémités recuitées sont spécifiées
- Épreuves à la flamme
- Épreuves électriques hydrostatiques ou non destructives
L'essai de flambée est effectué sur une extrémité de 1% de la longueur du tube fini par lot (un tube minimum pour les lots de moins de 100 tubes).et le spécimen éclaboussé ne doit pas présenter de fissure à travers le mur.
Chaque tube reçoit un test électrique hydrostatique ou non destructif.38 mm) et plus sont testés à 1000 psi (6.9 MPa), à condition que la tension calculée de la fibre ne dépasse pas la S admissible. Pour le N04400, S est 17,500 psi (120,6 MPa) recuit et 21,200 psi (146,2 MPa) soulagé de la tension.
Les exigences de la norme ASME SB-163 S1 complémentaire en matière de courbure en U
| Contrôle |
Les exigences de la norme ASME SB-163 S1 |
| Retour à la normale |
Dans les 10% de la valeur nominale à n'importe quelle section transversale à l'intérieur des points de tangence |
| Paroi du sommet |
Au moins TF = T ((2R) / ((2R + D) |
| Distance entre les jambes |
Tolérance par rayon de ligne centrale R: jusqu'à 18 pouces, 1/16 pouce; plus de 18-30 pouces, 3/32 pouces; plus de 30-36 pouces, 1/8 pouce. |
| Différence de longueur des jambes |
Max. 1/2 pouce (3,2 mm) |
| Hydro après virage |
Tenue minimale de 5 s; tension de fibres de 26 600 psi (183,3 MPa) pour le calcul de la pression |
Commande, personnalisation et applications
Les informations relatives aux commandes en vertu de l'ASME SB-163 comprennent l'alliage, l'état, la finition, les dimensions, les opérations de fabrication, les exigences en matière d'essais, les extrémités, les exigences supplémentaires et les spécifications d'inspection.
Les options de courbure en U personnalisées comprennent:
- Radius de courbure R
- Longueur de la jambe
- Finitions recuitées
- Hydro après flexion
- EMI et témoin tiers
Des feuilles de tubes, des baffles, des têtes et des tubes à nageoires assortis sont disponibles.et de refroidissement marin ou chimique lorsque la résistance au nickel-cuivre est requiseLa construction sans couture évite les coutures de soudure longitudinales, tandis que la conception en U-bend réduit les soudures de champ et permet une expansion thermique.
Questions fréquemment posées
Le mur moyen contre le mur minimum?L'ASME SB-163 couvre les deux. Pour le calcul de la paroi du sommet de courbure en U, T est la paroi minimale spécifiée ou la paroi moyenne spécifiée moins la tolérance de paroi minimale admissible.
Est-ce que la taille du grain est requise pour le N04400?Non. L'exigence ASME SB-163 relative à la taille des grains s'applique aux normes UNS N08120, UNS N08810 et UNS N08811.
Les essais hydrostatiques peuvent-ils être effectués après le pliage?Le temps de maintien minimum est de 5 s et la tension requise pour la fibre pour calculer la pression d'essai hydrostatique est de 26 600 psi (183,3 MPa).
