ASTM A790 S31803 Pipes soudés duplex 2205 pour le service corrosif
Pièces en acier inoxydable soudés ASTM A790 S31803 Duplex 2205
Vue d'ensemble du produit

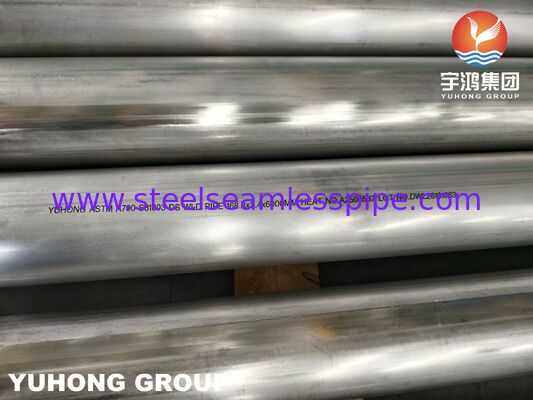

Le tuyau en acier inoxydable soudé ASTM A790 S31803 Duplex 2205 est un tuyau en acier inoxydable duplex ferritique-austénitique conçu pour les tuyaux de processus corrosifs et les services industriels exigeants.Fabriqué à partir d'acier inoxydable UNS S31803, il combine une résistance mécanique élevée avec une bonne résistance à la corrosion générale et aux environnements contenant du chlorure.
La construction soudée est adaptée aux applications nécessitant une qualité de soudure longitudinale contrôlée, des dimensions de tuyaux personnalisées et des diamètres extérieurs plus grands.Le tuyau peut être fourni avec recuit par solution, le décapage, l'inspection dimensionnelle et les essais spécifiques au projet conformément aux exigences applicables de l'ASTM A790/A790M et des commandes d'achat.
Le duplex 2205 S31803 est largement considéré pour le pétrole et le gaz, la pétrochimie, la transformation chimique, la marine,les systèmes de production d'électricité et d'approvisionnement en eau industriels pour lesquels l'acier inoxydable ou l'acier au carbone conventionnel n'offre pas la combinaison requise de résistance et de résistance à la corrosion;.
Spécifications techniques
| Nom de l'article |
Spécification |
| Nom du produit |
Pièces en acier inoxydable soudés duplex 2205 |
| Grade du matériau |
Les États membres doivent respecter les dispositions suivantes: |
| Grade commun |
Pour les appareils à commande numérique |
| Type de matériau |
Acier inoxydable duplex ferritique-austénitique |
| Norme sur les matériaux |
Pour l'application de la présente norme, les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| Méthode de fabrication |
Soudage longitudinal automatique |
| Type de tuyau |
Pièces soudées à couture droite |
| Traitement thermique |
Solution recyclée |
| Condition de la surface |
Réchauffé et mariné / personnalisé |
| Diamètre extérieur |
Personnalisé |
| Épaisseur de paroi |
Personnalisé |
| Longueur |
Fixé / aléatoire / personnalisé |
| Préparation à la fin |
Plain / Beveled / personnalisé |
| Norme de dimension |
ASME B36.19 / Spécification du projet |
| Inspection |
Hydrostatique / non destructeur / dimensionnel |
| PMI |
Disponible |
| MTC |
Les produits doivent être présentés dans la norme EN 10204 3.1 / 3.2 |
| Inspection par un tiers |
Disponible sur demande |
Matériau: UNS S31803 Duplex 2205
L'UNS S31803 est une qualité d'acier inoxydable duplex communément identifiée avec la famille Duplex 2205.Sa microstructure ferritique-austénitique fournit un équilibre de résistance et de résistance à la corrosion différent des grades austénitiques classiques tels que 304L et 316L.
Le système d'alliage contenant du chrome, du nickel, du molybdène et de l'azote contribue à sa résistance aux environnements contenant du chlorure et à la fissuration par corrosion par contrainte.S31803 est donc souvent choisi pour les tuyaux de procédé où la résistance mécanique et la résistance à la corrosion sont des considérations de conception importantes..
Caractéristiques du produit
- Structure ferritique-austénitique en double:La microstructure duplex offre une combinaison de résistance mécanique et de résistance à la corrosion pour les systèmes de tuyauterie industriels exigeants.
- Une bonne résistance à la corrosion par le chlorure:S31803 Le duplex 2205 est généralement choisi pour les tuyaux exposés à des fluides contenant du chlorure et à d'autres environnements de processus corrosifs.
- Résistance à la corrosion par contrainte:L'acier inoxydable duplex offre une résistance améliorée à la fissuration par corrosion par stress au chlorure par rapport à de nombreuses catégories d'acier inoxydable austénitique conventionnelles.
- Résistance mécanique élevée:La résistance mécanique du Duplex 2205 est supérieure à celle de nombreux aciers inoxydables austénitiques conventionnels,le rendant adapté aux tuyaux sous pression et aux systèmes de traitement où la résistance est un facteur important.
- Construction soudée contrôlée:Le soudage longitudinal automatique assure une couture de soudure contrôlée et permet la production de tuyaux de plus grand diamètre et d'épaisseurs de paroi personnalisées.
- Fourniture personnalisable:Le diamètre extérieur du tuyau, l'épaisseur de la paroi, la longueur, la préparation de la fin, l'état de la surface, l'inspection et la documentation peuvent être fournis selon les exigences du projet.
Processus de fabrication
Le procédé de production typique pour les tuyaux soudés ASTM A790 S31803 comprend:
- Préparation de tôles ou de bandes en acier inoxydable duplex
- Identification des matières premières et vérification chimique
- Fabrication de tôles ou bandes
- Soudage longitudinal contrôlé
- Inspection des coutures de soudage
- Traitement thermique par solution
- Décapage et traitement de surface
- Coupe à longueur spécifiée
- Préparation finale
- Inspection dimensionnelle
- Épreuves hydrostatiques ou non destructives applicables
- AMP et inspection finale
- Marquage et emballage à l'exportation
La voie de production réelle et la portée des essais sont contrôlés conformément à la norme applicable, aux spécifications d'achat et au plan d'inspection convenu.
Applications
- Pétrole et gaz:Utilisé dans des systèmes de tuyauterie de processus, de production et de services publics sélectionnés où des fluides corrosifs et des environnements contenant du chlorure peuvent être rencontrés.
- Les usines pétrochimiques:Convient pour les tuyaux de processus dans les raffineries et les installations pétrochimiques nécessitant une construction en acier inoxydable duplex.
- Traitement chimique:Appliqué à des lignes de procédés chimiques sélectionnées où une résistance à la corrosion et une résistance mécanique sont requises.
- Systèmes marins et d'eau de mer:Considéré pour les conduites maritimes, les systèmes de refroidissement de l'eau et certaines applications liées à l'eau de mer, sous réserve des conditions réelles de service.
- Génération d'énergie:Utilisé dans des systèmes d'eau de refroidissement, d'eau de traitement et de tuyauterie auxiliaire dans les centrales électriques.
- Pièces de procédés industriels:Convient pour les systèmes de transport de fluides industriels nécessitant une combinaison de résistance, de résistance à la corrosion et de construction de tuyaux soudés.
Médias de service typiques
Nom de l'organisme:L'adéquation du matériau doit être évaluée en fonction du milieu réel, de la concentration de chlorure, de la température, de la vitesse de débit et des conditions de fonctionnement.
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la pièce et de l'état de l'échantillon.
L'ASTM A790 couvre à la fois les tuyaux en acier inoxydable soudés duplex sans couture et à couture droite.Il peut être avantageux pour des diamètres extérieurs plus grands et certaines dimensions personnaliséesLe tuyau sans couture est fabriqué sans soudure longitudinale et peut être sélectionné pour des pressions, des dimensions ou des exigences spécifiques du projet.Le choix entre la construction soudée et la construction sans couture doit être basé sur les dimensions du tuyau, les conditions de service, les exigences de conception et le cahier des charges du projet applicable.
S31803 par rapport à S32205 Duplex 2205
| Nom de l'article |
S31803 |
S32205 Les produits de base |
| Nom commun |
Pour les appareils à commande numérique |
Pour les appareils à commande numérique |
| Désignation de la SNU |
S31803 |
S32205 Les produits de base |
| La famille matérielle |
Acier inoxydable duplex |
Acier inoxydable duplex |
| La structure |
Ferrite-austénite |
Ferrite-austénite |
| Système Cr-Ni-Mo typique |
Classe 22Cr-5Ni-3Mo |
Classe 22Cr-5Ni-3Mo |
| Applications typiques |
Pièces de procédés corrosifs |
Pièces de procédés corrosifs |
Bien que S31803 et S32205 soient tous deux couramment associés à Duplex 2205, ils ont des exigences de composition chimique différentes. Ils ne doivent pas être considérés comme automatiquement interchangeables.La qualité UNS exacte spécifiée dans l'ordre d'achat doit toujours être respectée..
Désignations matérielles connexes
| Norme / Système |
Nom |
| N.U.S. |
S31803 |
| Grade commun |
Pour les appareils à commande numérique |
| Pour l'ASTM |
A790 S31803 |
| Le code ASME |
SA790 S31803 |
| Résultats |
1.4462 |
| Référence EN |
Le produit doit être présenté sous forme d'un produit chimique. |
| Référence JIS |
SUS329J3L |
Les désignations connexes doivent être vérifiées par rapport à la norme de matériaux applicable et aux exigences chimiques/mécaniques avant d'être traitées comme des équivalents exacts.
Inspection et essais
L'inspection de la qualité peut être organisée selon ASTM A790/A790M et les exigences spécifiques au projet.
- Analyse de la composition chimique
- Test de traction
- Test de dureté
- Test de l'aplatissement
- Test hydrostatique
- Épreuves électriques non destructives
- Inspection des coutures de soudage
- Épreuves par ultrasons lorsque spécifiées

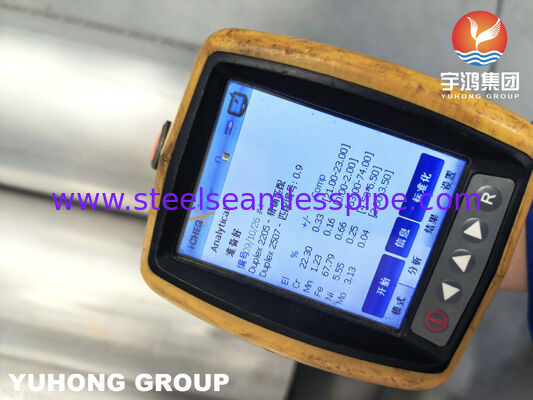

- Identification positive du matériau (PMI)

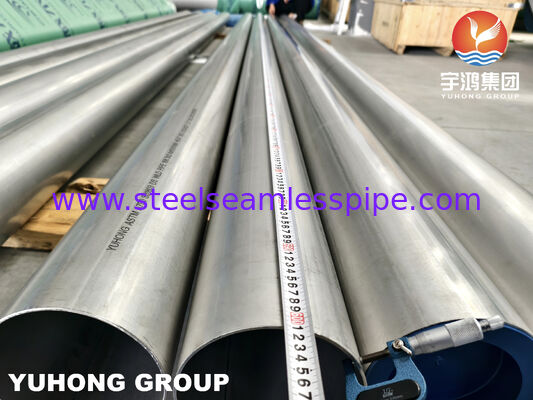

- Inspection dimensionnelle
- Inspection visuelle
- Inspection de surface
- Inspection par un tiers
Traitement de surface
Le tuyau soudé ASTM A790 S31803 peut être fourni avec une condition de surface adaptée au processus de fabrication et aux exigences du projet.
- Solution recuit et mariné
- Réchauffé et mariné
- Surface traitée mécaniquement
- Finition de surface personnalisée
Les exigences en matière de surface doivent être confirmées en fonction des dimensions du tuyau, de la voie de fabrication et des spécifications du projet.
Préparation à la fin
Les extrémités des tuyaux peuvent être fournies selon les exigences du client en matière de tuyauterie et de soudage.
- Fin du jeu
- Résistance à l'usure
- Fin de coupe carrée
- Préparation finale personnalisée
Documents et certifications de qualité
Les documents suivants peuvent être fournis conformément à l'ordre d'achat et au plan d'inspection:
- EN 10204 3.1 Certificat d'essai des matériaux
- EN 10204 3.2 Certificat à la demande
- Rapport d'analyse chimique
- Rapport d'essai mécanique
- Rapport d'essai hydrostatique
- Rapport de la NDT
- Rapport sur les PMI
- Rapport d'inspection dimensionnelle
- Enregistrement du traitement thermique
- Liste d'emballage
- Certificat d'origine
- Rapport d'inspection effectué par une tierce partie
Emballage

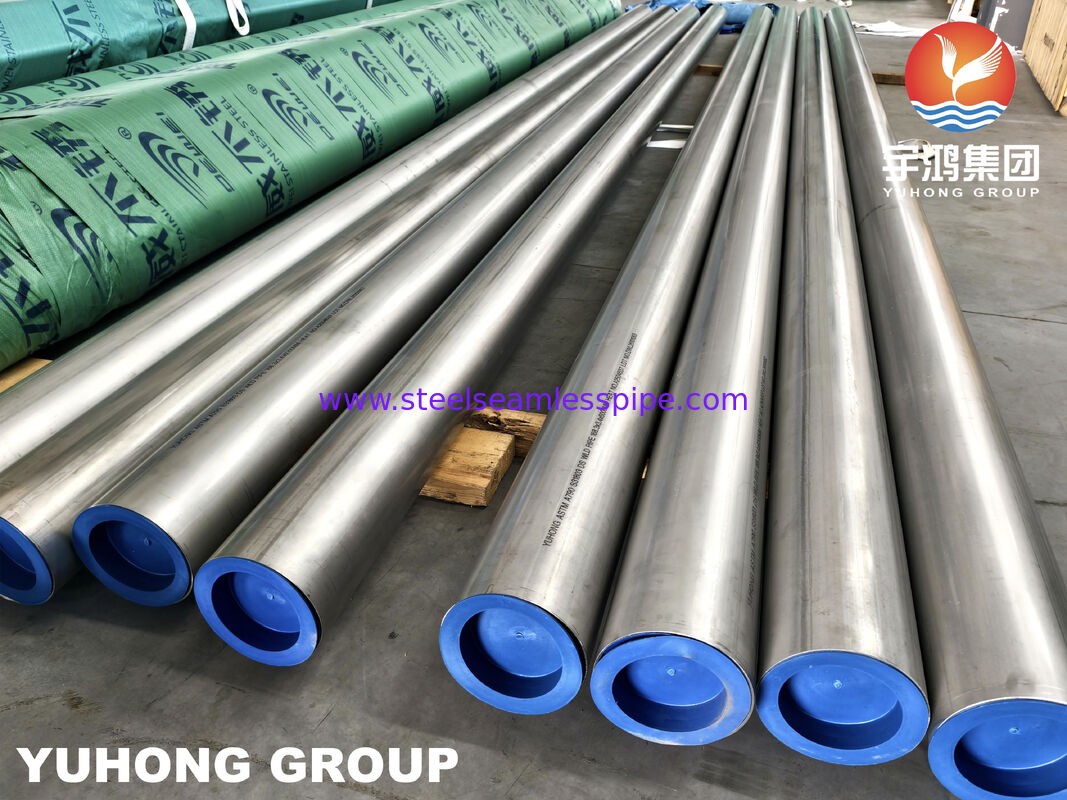

Les tuyaux soudés ASTM A790 S31803 sont normalement fournis avec des bouchons de protection et sont solidement assemblés en fonction de la taille du tuyau et des exigences de transport.des bandes en acier et des emballages d'exportation aptes à la navigation peuvent être organisés pour l'expédition longue distance.
Fabrication et fourniture sur mesure
Nous pouvons fournir des tuyaux soudés ASTM A790 S31803 Duplex 2205 avec des:
- Diamètre extérieur
- Épaisseur de paroi
- Longueur du tuyau
- Préparation à la fin
- Condition de la surface
- Traitement thermique
- Exigences en matière d'inspection
- Exigences relatives aux PMI
- Exigences relatives à la NDT
- Inspection par un tiers
- Certification du matériau
Les dessins techniques, les spécifications du projet et les plans d'inspection peuvent être examinés avant la production pour confirmer les exigences applicables.
Questions fréquemment posées
- Qu'est-ce que le tuyau ASTM A790 S31803?
Le tuyau ASTM A790 S31803 est un tuyau en acier inoxydable duplex fabriqué selon les exigences de l'ASTM A790/A790M.
- Est-ce que le tuyau ASTM A790 S31803 est soudé ou sans couture?
L'ASTM A790 couvre à la fois les tuyaux soudés sans soudure et à couture droite.
- Est-ce que S31803 est le même que Duplex 2205?
S31803 est communément identifié comme Duplex 2205. Cependant, S31803 et S32205 ont des exigences chimiques différentes, de sorte que le grade UNS spécifié doit être confirmé pour chaque projet.
- À quoi sert le tuyau soudé ASTM A790 S31803?
Il est couramment utilisé dans le pétrole et le gaz, la pétrochimie, le traitement chimique, la marine, la production d'électricité et les applications de tuyauterie de processus industriels.
- Le tuyau soudé S31803 peut-il être fourni avec PMI?
L'identification positive des matières (PMI) peut être organisée lorsque cela est requis par l'ordre d'achat ou le plan d'inspection.
- Une inspection par un tiers peut-elle être organisée?
Oui, l'inspection par un tiers peut être organisée selon la portée d'inspection convenue et les exigences du projet.
