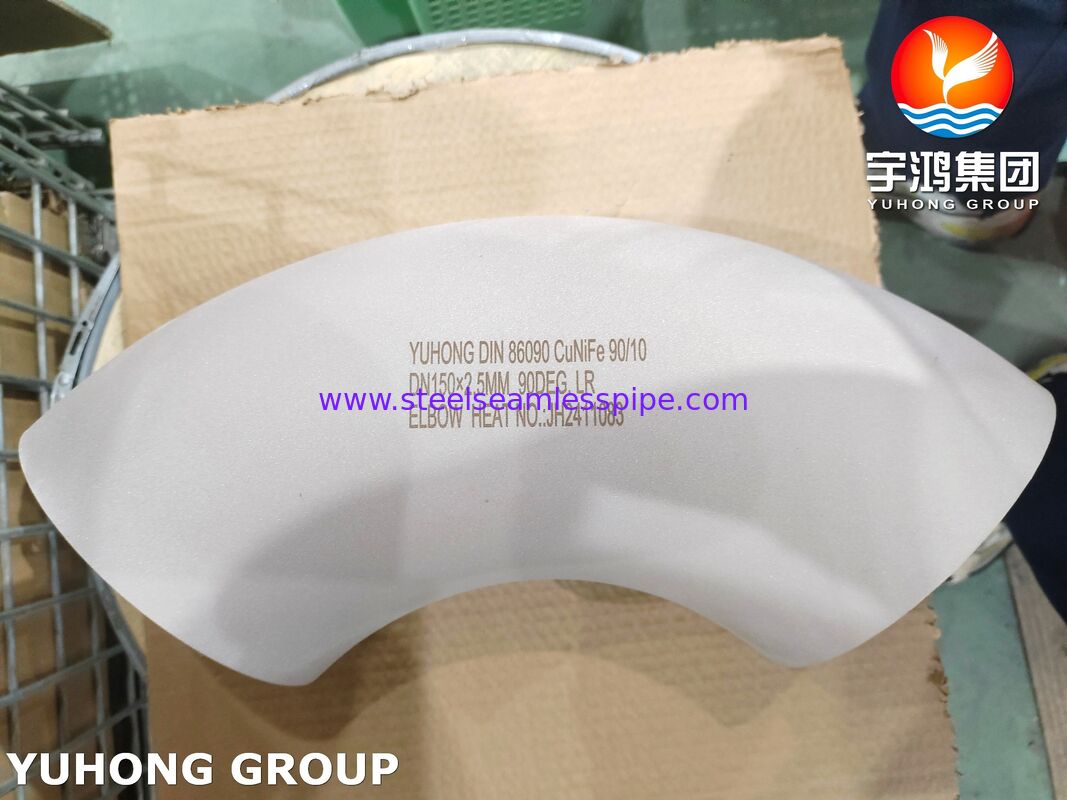

L'équipement de tuyauterie en cuivre et nickel est conforme à la norme DIN 86090 CuNi 90/10 Elbow C70600
LeDIN 86090 CuNi 90/10 Coudeest un raccord de soudage à bout de cuivre-nickel conçu pour les systèmes de tuyauterie en alliage cuivre-nickel.Le coude fournit un changement contrôlé de la direction de la tuyauterie tout en maintenant une connexion soudée adaptée pour les installations de tuyauterie en service continu.
Vue d'ensemble du produit
Les raccords CuNi 90/10 sont généralement associés àAlliages de cuivre-nickel à base de CuNi10Fe, y compris la désignation connexeLes États membres doivent respecter les dispositions suivantes:, qui sont largement utilisés dans les systèmes de tuyauterie marins, d'eau de mer et autres systèmes résistants à la corrosion.La désignation exacte du matériau et sa composition chimique doivent être confirmées par rapport aux spécifications d'achat applicables..
Fabriqué selon lesPour les appareils à commande numérique, le raccord peut être fourni dans différents angles de coude, dimensions et épaisseurs de paroi selon les exigences du projet.
Spécifications techniques
| Nom de l'article |
Spécification |
| Nom du produit |
CuNi 90/10 cuivre nickel coude |
| Type de produit |
Coude de soudage à l'arrière |
| La norme |
Pour les appareils à commande numérique |
| Matériel |
Alliage de cuivre nickel |
| Grade |
À base de CuNi 90/10 / CuNi10Fe |
| Grade UNS lié |
C70600* |
| Système cuivre nickel |
Cu-Ni-Fe-Mn |
| Type de connexion |
Soudure à fesse |
| Angle du coude |
45° / 90° / personnalisé |
| Produits manufacturés |
Construction formée / sans couture ou soudée selon les spécifications |
| Taille |
Personnalisé / Conformément à la norme DIN 86090 |
| Épaisseur de paroi |
Spécification des tuyaux correspondants |
| Préparation à la fin |
Fin de soudure à l'arrière |
| Surface |
Finition de broyeur / décapées ou sur mesure |
| Traitement thermique |
Conformément aux exigences en matière de matériaux et de production |
| Inspection |
Inspection dimensionnelle, visuelle et des matériaux |
* Le C70600 doit être traité comme une désignation de matériau apparentée plutôt que comme un équivalent automatique.La composition chimique doit être vérifiée par rapport à la qualité réelle du matériau DIN 86090 avant de prétendre à une équivalence exacte..
La norme DIN 86090
La norme DIN 86090 est spécifiquement associée àd'une épaisseur n'excédant pas 1 mm.
La norme est pertinente pour les applications où le raccord doit maintenir la compatibilité avec les systèmes de tuyauterie cuivre-nickel et leur configuration de soudage.
Les principales considérations sont les suivantes:
- Dimensions du coude
- Diamètre extérieur et épaisseur de paroi
- Radius du coude
- Préparation de l'extrémité de la soudure à bout
- Désignation du matériau
- Condition de livraison
- Tolérances dimensionnelles
Pour les commandes de projet, les dimensions des raccords doivent être précisées avec la taille correspondante des tuyaux et l'épaisseur de la paroi.
Matériau de CuNi 90/10
L'alliage cuivre-nickel CuNi 90/10 est largement sélectionné pour les systèmes de tuyauterie exposés àl'eau de mer et les milieux marins.
Caractéristiques du matériau:
- Alliage cuivre-nickel contenant environ 90% de cuivre et 10% de nickel
- Bonne résistance à la corrosion par l'eau de mer
- Bonne résistance à l'érosion et à la corrosion dans des conditions de débit appropriées
- Convient pour les systèmes de tuyauterie maritimes
- Bonnes caractéristiques de fabrication et de soudage
- Compatibles avec les systèmes de tuyauterie cuivre-nickel
- Appareils pour la fabrication d'un matériel électronique
L'ajout de fer et de manganèse dans les teneurs en CuNi 90/10 contribue à la performance du matériau en service maritime.
Structure du produit
Le coude DIN 86090 est conçu avecles extrémités en soudage à l'arrière, ce qui permet de souder directement le raccord à un tuyau cuivre-nickel compatible.
Principales caractéristiques de conception:
- Configuration du coude:45° ou 90° selon les exigences
- Connexion:Soudure à fesse
- Géométrie de la courbure:Radius contrôlé pour l'installation de tuyaux
- Préparation finale:D'une épaisseur n'excédant pas 1 mm
- Épaisseur de paroi:Sélectionné pour correspondre au tuyau connecté
- Contrôle des dimensions:Basé sur les prescriptions applicables de la norme DIN 86090
Cette configuration assure une connexion de tuyauterie soudée continue sans introduire de joint à bride à l'emplacement du coude.
Processus de fabrication
La voie de fabrication est choisie en fonction de la taille requise, de l'état du matériau et des spécifications de production.
- Sélection des matières premières
Le matériau en alliage cuivre-nickel est sélectionné en fonction de la qualité et des exigences chimiques spécifiées.
- Vérification des matériaux
La composition chimique et l'identification du matériau sont vérifiées avant la mise en forme.
- Formation du coude
Le matériau tubulaire est formé dans la géométrie du coude requise.
- Préparation à la fin
Les extrémités de la soudure à bout sont préparées pour faciliter la connexion au tuyau d'accouplement CuNi.
- Traitement thermique
Le traitement thermique est effectué lorsque les spécifications du matériau et la procédure de production l'exigent.
- Inspection dimensionnelle
Le diamètre extérieur, l'épaisseur de la paroi, l'angle de flexion, le rayon et les dimensions des extrémités sont vérifiés.
- Inspection de surface
Le raccord est inspecté visuellement pour détecter les défauts de surface et les irrégularités liées à la formation.
- Inspection finale et marquage
L'identification du produit et la documentation d'inspection sont complétées avant l'emballage.
Applications
Les coudes CuNi 90/10 de la norme DIN 86090 sont particulièrement adaptés aux systèmes de tuyauterie où des alliages cuivre-nickel sont spécifiés.
Marine et construction navale
- lignes de refroidissement de l'eau de mer
- tuyauterie de coffre-fort
- Systèmes de lutte contre les incendies à l'eau de mer
- tuyauterie de ballast
- Systèmes d'égout et de drainage
- Circuits de refroidissement de la marine
Systèmes d'eau de mer et offshore
- lignes d'admission d'eau de mer
- tuyauterie d'eau de refroidissement
- Pièces d'électricité de plates-formes offshore
- tuyauterie liée à la dessalement
- Systèmes de circulation de l'eau de mer
tuyauterie industrielle
- tuyauterie des échangeurs de chaleur
- Systèmes de condensation
- Systèmes d'eau de refroidissement
- Pièces de procédés résistantes à la corrosion
- Systèmes de refroidissement auxiliaires de centrales électriques
Pourquoi utiliser des coudes CuNi 90/10?
- Résistance à la corrosion par l'eau de mer
Les alliages de CuNi 90/10 sont largement utilisés dans les conduites d'eau de mer en raison de leur résistance à la corrosion dans des environnements marins correctement conçus et exploités.
- Bonne résistance à l'érosion et à la corrosion
Les alliages cuivre-nickel peuvent fournir une résistance utile à l'érosion-corrosion dans l'eau de mer en cours d'écoulement lorsque la vitesse, la chimie de l'eau et la conception du système restent dans des conditions de service appropriées.
- Configuration des tuyaux soudés
La conception de soudage à bout permet au coude de faire partie d'un système de tuyauterie en cuivre-nickel soudé en continu.
- Compatibilité matérielle
L'utilisation de raccords en CuNi avec des tuyaux en CuNi compatibles aide à maintenir la consistance du matériau dans tout le système de tuyauterie.
- Dimensions spécifiques au projet
L'angle du coude, le diamètre, l'épaisseur de la paroi et d'autres exigences dimensionnelles peuvent être fournis selon la conception des tuyaux et les spécifications applicables.
Inspection et essais
Les exigences d'inspection peuvent être personnalisées selon les spécifications du projet.
| Inspection / essai |
Disponibilité |
| Composition chimique |
Disponible |
| PMI |
Disponible sur demande |
| Inspection visuelle |
La norme |
| Inspection dimensionnelle |
La norme |
| Inspection de l'épaisseur des parois |
Disponible |
| Inspection par angle du coude |
Disponible |
| Inspection du rayon de courbure |
Disponible |
| Inspection de surface |
La norme |
| Inspection de la soudure |
Selon la construction |
| TNT |
Selon les besoins du projet |
| MTC / certificat de matériau |
Disponible |
| Inspection par un tiers |
Sur demande |
Configurations de produits disponibles
| Paramètre |
Les options |
| Matériel |
CuNi 90/10 |
| Grade lié |
C70600* |
| Type de coude |
45° / 90° |
| Connexion |
Soudure à fesse |
| Taille |
DIN / personnalisé |
| Épaisseur de paroi |
Personnalisé |
| Radius de courbure |
Selon la conception |
| Préparation à la fin |
Soudure à fesse |
| Condition de la surface |
Moulin / personnalisé |
| Inspection |
Standard / spécifique au projet |
* L'équivalence de la matière finale doit être confirmée par la composition chimique et les spécifications applicables.
Options de personnalisation
Le coude peut être fabriqué ou fourni selon les exigences spécifiques du projet, notamment:
- Taille nominale du tuyau
- Diamètre extérieur
- Épaisseur de paroi
- Angle du coude
- Radius de courbure
- Préparation finale
- Condition du matériel
- Exigences en matière d'inspection
- Exigences relatives au marquage
- Exigences relatives aux certificats
- Exigences relatives à l'emballage
Certificats et documentation
La documentation typique peut inclure:
- Certificat d'essai des matériaux (MTC)
- Certificat EN 10204 3.1
- Rapport sur la composition chimique
- Rapport d'essai mécanique
- Rapport sur les PMI
- Rapport d'inspection dimensionnelle
- Rapport d'inspection visuelle
- Rapport NDT lorsque spécifié
- Rapport d'inspection effectué par un tiers
- Certificat de conformité
- Liste d'emballage
La documentation peut être préparée en fonction de l'ordre d'achat et des exigences du projet.
