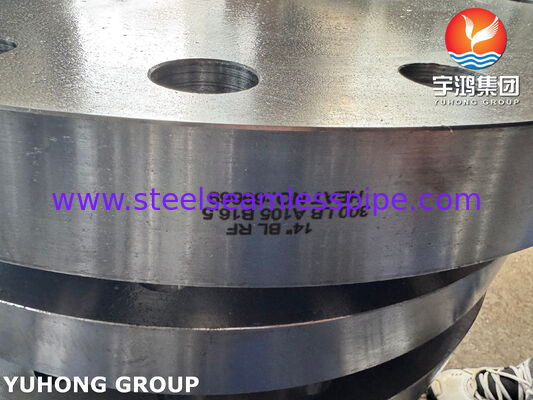

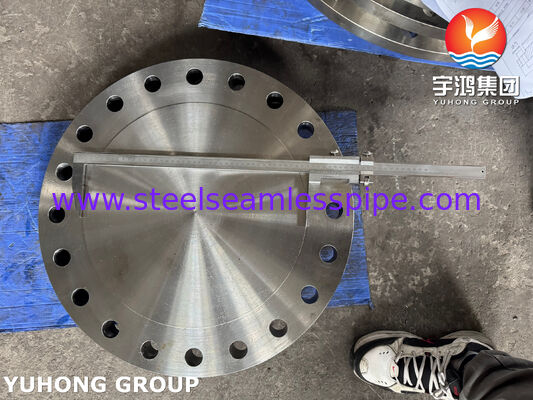

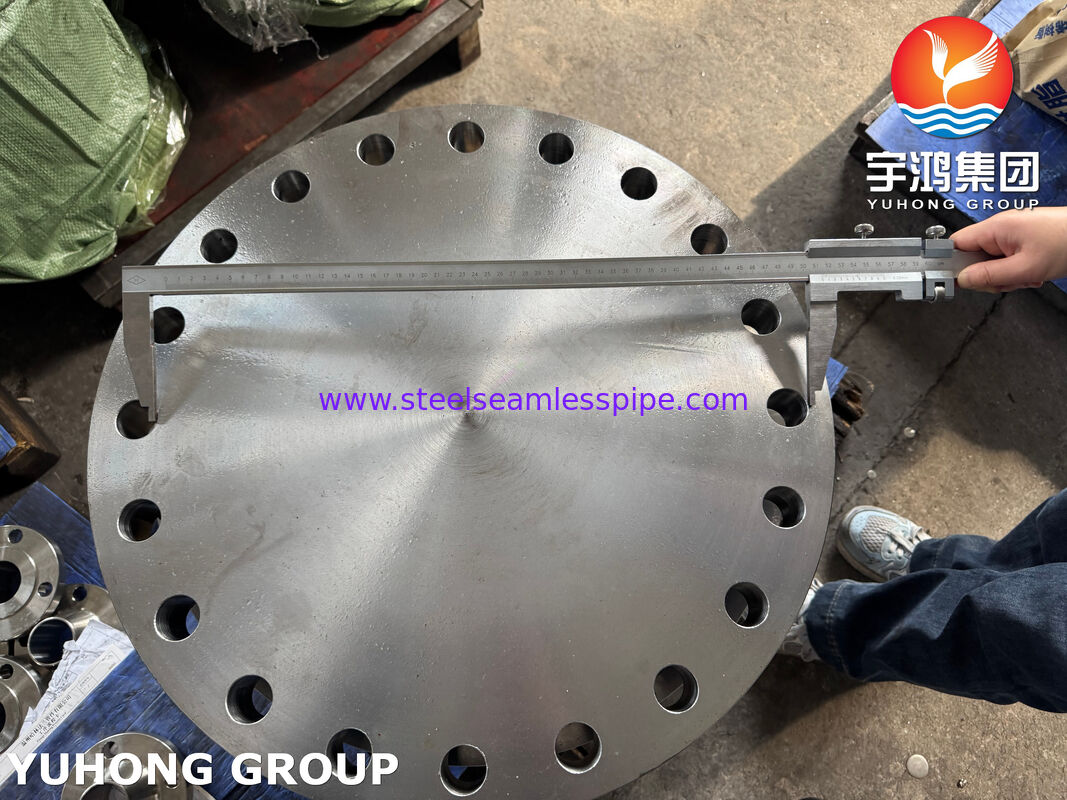

ASTM A182 F316L Flange aveugle 1.4404 Flange en acier inoxydable Flange forgée Flange BLRF Flange

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO, API , ABS, DNV, GL , LR, NK
Numéro de modèle:	Bride aveugle d'acier inoxydable d'ASTM A182 F316L

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	Casse en plâtre / palettes
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (343)

Tube sans couture d'acier inoxydable (340)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (171)

Tubes à nageoires (741)

échangeur de chaleur (35)

tube d'échangeur de chaleur (474)

Résistance à l'échangeur de chaleur (53)

Plaque tubulaire pour échangeur de chaleur (129)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (105)

Tube d'alliage de cuivre (258)

Tube d'acier allié (219)

Tube titanique (21)

tube recuit lumineux (166)

Tube de chaudière (155)

montage en acier (874)

Bride en acier (674)

Autres (410)

Pièces de revêtement (9)

Description de produit détaillée

Nom du produit:	Bride en acier inoxydable	Standard:	ASTM A182 / ASME SA182
Matériel:	F316L, 1.4404	Classe:	150#, 300#, 600#, 900#, 1500#, 2500#
Taper:	Store, bride BL	Affronter:	RF, FF
Application:	Pétrole, traitement chimique, système de tuyauterie, etc.
Mettre en évidence:	Bride aveugle ASTM A182 F316L , 1.4404 Flange forgée en acier inoxydable , Flanche BLRF avec garantie

Bride aveugle ASTM A182 F316L 1.4404 en acier inoxydable ASME B16.5 forgée

Bride aveugle forgée ASTM A182 F316L / 1.4404 est définie comme un composant de tuyauterie en acier inoxydable austénitique forgé, de forme solide et discoïde, fabriqué conformément aux normes dimensionnelles ASME B16.5 / B16.47, comportant une surface d'étanchéité à bord surélevé (RF) sur un côté, et produit par travail à chaud (forgeage) à partir d'un acier allié au molybdène à faible teneur en carbone (UNS S31603 / 1.4404). Sa fonction d'ingénierie principale est d'agir comme une barrière d'isolation mécanique pour terminer l'extrémité d'un système de tuyauterie, sceller une bride de cuve sous pression, ou fournir un accès permanent ou temporaire pour les tests hydrostatiques et l'inspection interne, sans alésage central pour le passage des fluides.

La fonction de base essentielle de la bride aveugle en acier inoxydable ASTM A182 F316L

La fonction la plus fondamentale d'une bride aveugle est d'agir comme une barrière solide qui termine de manière permanente ou temporaire le point d'extrémité d'un système de tuyauterie, d'une cuve sous pression ou d'une bride d'équipement. Contrairement à toutes les autres brides (qui ont un alésage central pour permettre le flux de fluide), une bride aveugle est un disque solide sans ouverture. Son seul but est d'arrêter complètement le flux à ce point spécifique.

Scénario	Recommandation
Projet en Europe, en Asie, ou spécification demandant PN	Utiliser EN 1092-1
Projet en Amérique du Nord, ou spécification demandant Class	Utiliser ASME B16.5 / B16.47
Connexion à des brides existantes	Doit correspondre à la norme – ne pas mélanger EN et ASME directement
Pétrole et gaz international (offshore)	Souvent ASME, mais certains opérateurs européens acceptent EN avec conversion PN/Class
* Ne jamais boulonner directement une bride EN 1092-1 à une bride ASME B16.5. Les diamètres des cercles de boulons, les tailles des trous et les dimensions des faces sont différents. Utiliser une bride adaptatrice appropriée ou une pièce de transition fabriquée sur mesure conçue pour les deux normes.

Matériaux équivalents de la bride aveugle ASTM A182 F316L 1.4404 en acier inoxydable forgée BLRF

NORME	NUMÉRO DE MATÉRIAU	UNS	JIS	BS	GOST	AFNOR	EN
SS 316L	1.4404	S31603	SUS 316L	316S11	03Ch17N14M3	Z3CND17‐11‐02	X2CrNiMo17-12-2

Composition chimique % de la bride aveugle ASTM A182 F316L 1.4404 en acier inoxydable forgée BLRF

SS	UNS	C	MN	P	S	SI	CR	NI	MO	NB	TI
F316L	S31603	0.030	2.00	0.045	0.030	1.00	16.0-18.0	10.0-15.0	2.0-3.0	---	---

Comment elle accomplit sa fonction (mécaniquement)

Une bride aveugle accomplit sa fonction grâce à un assemblage mécanique simple :

Boulonnage : Plusieurs boulons traversent les trous de boulons de la bride aveugle pour s'engager dans une bride de raccordement (ou une bride de cuve filetée). Le couple appliqué à ces boulons crée une force de compression.
Compression du joint : Cette force de boulonnage comprime un joint entre le bord surélevé (RF) de la bride aveugle et la face de la bride de raccordement, formant ainsi un joint étanche.
Corps solide : Parce qu'elle n'a pas d'alésage, il n'y a aucun risque d'érosion, de fatigue par corrosion ou de vibration induite par le flux à l'extrémité aveugle – elle agit simplement comme un capuchon robuste et statique.

Application
