L'acier de l'anneau 1,4948 d'acier inoxydable d'ASME SA182 F304H a forgé les pièces de rechange d'échangeur de chaleur d'anneau

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Numéro de modèle:	Anneau forgé en acier inoxydable ASME SA182 F304H

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	Caisse/palette en bois de pli
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (343)

Tube sans couture d'acier inoxydable (339)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (170)

Tubes à nageoires (736)

échangeur de chaleur (35)

tube d'échangeur de chaleur (474)

Résistance à l'échangeur de chaleur (53)

Plaque tubulaire pour échangeur de chaleur (128)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (105)

Tube d'alliage de cuivre (258)

Tube d'acier allié (219)

Tube titanique (21)

tube recuit lumineux (173)

Tube de chaudière (155)

montage en acier (874)

Bride en acier (673)

Autres (409)

Pièces de revêtement (9)

Description de produit détaillée

Nom du produit:	Anneau forgé	Standard:	ASTM A182, ASME SA182
Matériel:	304H, 1.4948	Taille:	peut la coutume, en tant que conditions de dessin de l'acheteur
Forme:	Anneau	CND:	100% PT, UT, PMI
Application:	L'échangeur de chaleur, la chaudière, le récipient à pression, la turbine à vapeur, la grande climat
Mettre en évidence:	Anneau en acier inoxydable ASME SA182 F304H , anneau forgé en acier 1.4948 , anneau en acier de pièces de rechange d'échangeur de chaleur

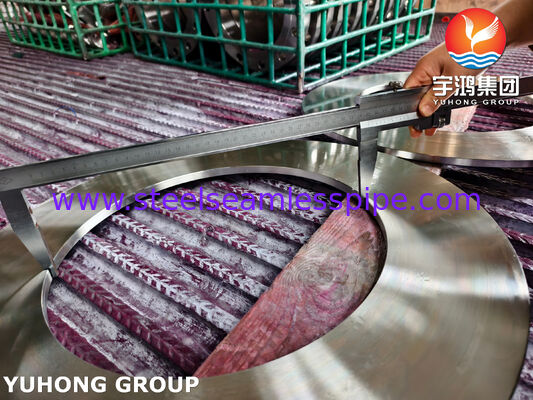

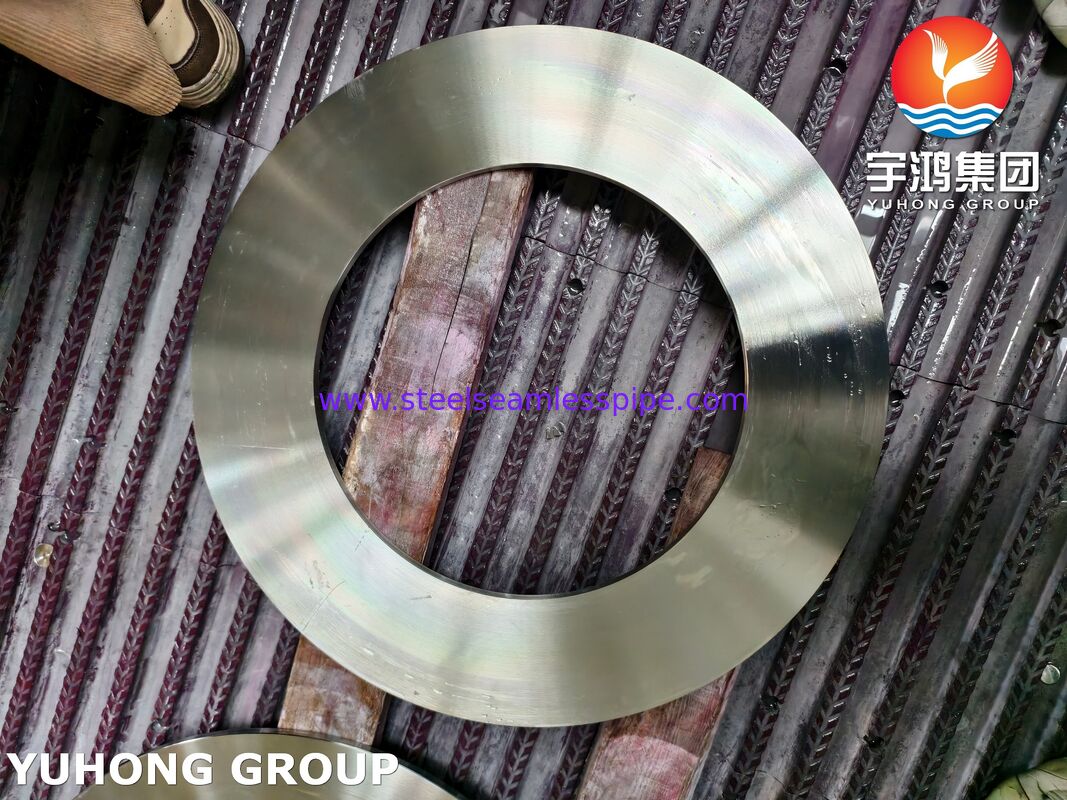

Anneau forgé en acier inoxydable ASME SA182 F304H pour application d'échangeur de chaleur

Anneau forgé ASME SA182 F304Hest une spécification forgée en acier inoxydable austénitique pour les pièces structurelles des échangeurs de chaleur à haute température (plaques tubulaires, brides, anneaux de canal). La nuance F304H présente une plage contrôlée de 0,04 à 0,10 % de carbone, ce qui lui confère une résistance au fluage et à la rupture sous contrainte nettement supérieure à 540 °C par rapport aux nuances 304/L standard, ce qui est essentiel pour un fonctionnement à long terme. Fournis recuits en solution avec une granulométrie fine (ASTM 7+), ces anneaux forgés sont soumis à des contrôles par ultrasons et par ressuage. Ils s'associent parfaitement aux tubes TP321 en raison d'une dilatation thermique adaptée, mais sont incompatibles avec les tubes CuNi 70/30 sans isolation électrique, car le F304H est beaucoup plus noble dans l'eau de mer, induisant une corrosion galvanique rapide.

Fonction des anneaux forgés dans les échangeurs de chaleur

Ce sont les composants structurels lourds, et non les tubes eux-mêmes :

Plaques tubulaires : anneau/plaque percé épais qui maintient le faisceau de tubes (par exemple, les tubes TP321). Le F304H offre la résistance nécessaire pour résister à une pression différentielle élevée entre les fluides côté coque et côté tube.
Anneaux de bride : anneaux soudés ou intégrés aux extrémités du canal pour le boulonnage à la tuyauterie ou aux chapeaux.
Barils/fermetures de canal : sections forgées cylindriques pour collecteurs d'entrée/sortie haute pression.
Bagues de roulement/support : bagues internes supportant des faisceaux de tubes ou des répartiteurs de débit.

Composition chimique % des pièces de rechange pour échangeur de chaleur à anneau forgé en acier inoxydable ASME SA182 F304H

Géade	C	Mn	Si	P.	S	Cr	Ni	N
304H	min : 18,0 max : 20,0	min : 8,0 max : 10,5	min : 0,04 max : 0,10	0,75 maximum	2,0 maximum	0,04 maximum	0,03 maximum	0,10 maximum

Les propriétés mécaniques de la bride de qualité ASTM A182 F304H sont affichées dans le tableau suivant.

Grade	Résistance à la traction (MPa) min	Limite d'élasticité 0,2 % preuve (MPa) min	Allongement (% en 50mm) min	Dureté
				Rockwell B (HR B) max.	Brinell (HB) max.
304H	515	205	40	92	201

Propriétés physiques deL'acier inoxydable d'ASME SA182 F304H a forgé des pièces de rechange d'échangeur de chaleur d'anneau

Grade	Densité(kg/m3)	Module élastique (GPa)	Coefficient moyen de dilatation thermique (μm/m/°C)			Conductivité thermique (W/mK)		Chaleur spécifique 0-100°C (J/kg.K)	Résistivité électrique (nΩ.m)
			0-100°C	0-315°C	0-538°C	à 100°C	à 500°C
304H	8000	193	17.2	17.8	18.4	16.2	21,5	500	720

Exigences spécifiques pour les pièces de rechange des échangeurs de chaleur (anneaux forgés)

Lorsqu'ils sont utilisés pour des plaques tubulaires, des brides ou des fûts de canal, les anneaux forgés doivent répondre à ces exigences critiques :

Granulométrie : ASME SA182 exige une granulométrie fine (ASTM n° 7 ou plus fine) pour le F304H afin de répondre aux courbes de conception en fluage. Les grains plus grossiers réduisent la durée de vie à la rupture.

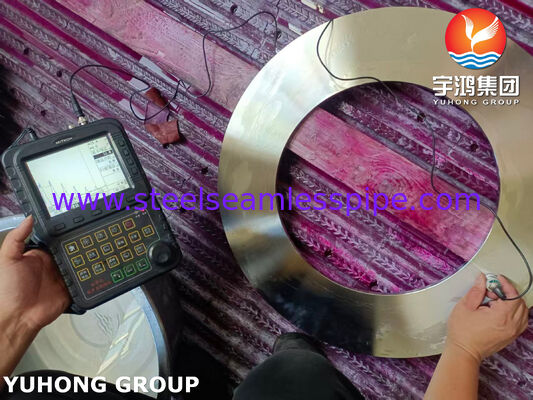

Examen par ultrasons (UT) : Pour les pièces forgées creuses (anneaux) sur des épaisseurs spécifiques, l'UT est nécessaire pour détecter les stratifications internes ou la porosité.
Examen par ressuage (PT) : requis pour la détection des défauts de surface sur les surfaces usinées finies (faces d'étanchéité des brides).
Recuit en solution : doit être chauffé entre 1 040 °C et 1 120 °C et rapidement trempé (eau ou air rapide) pour mettre les carbures en solution avant l'utilisation.

Application
