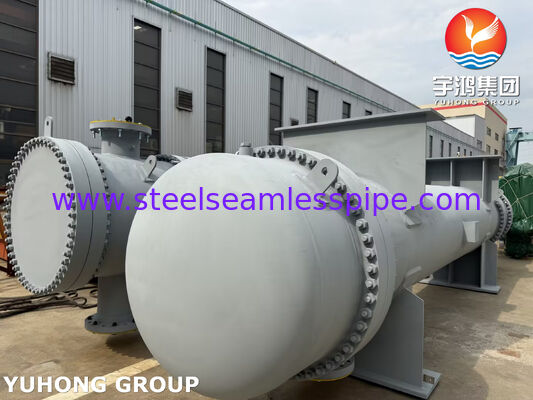

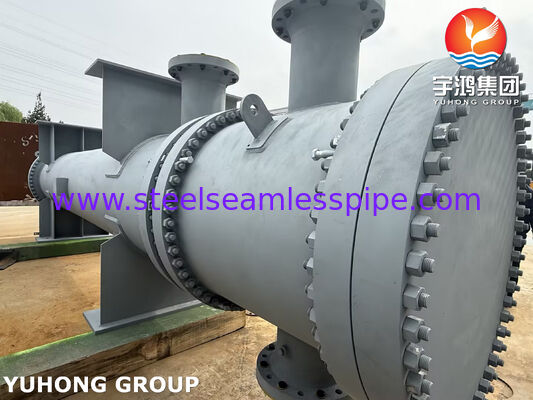

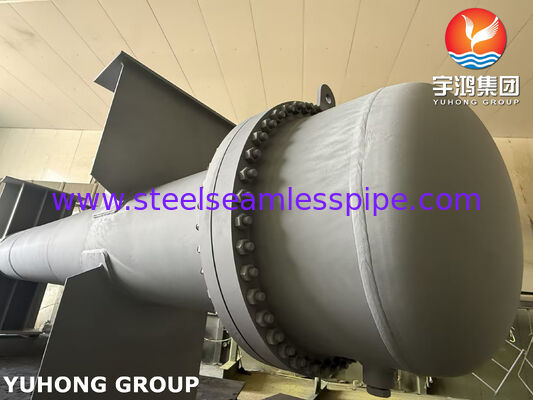

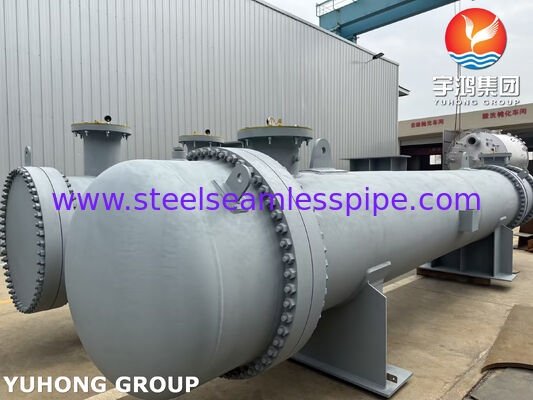

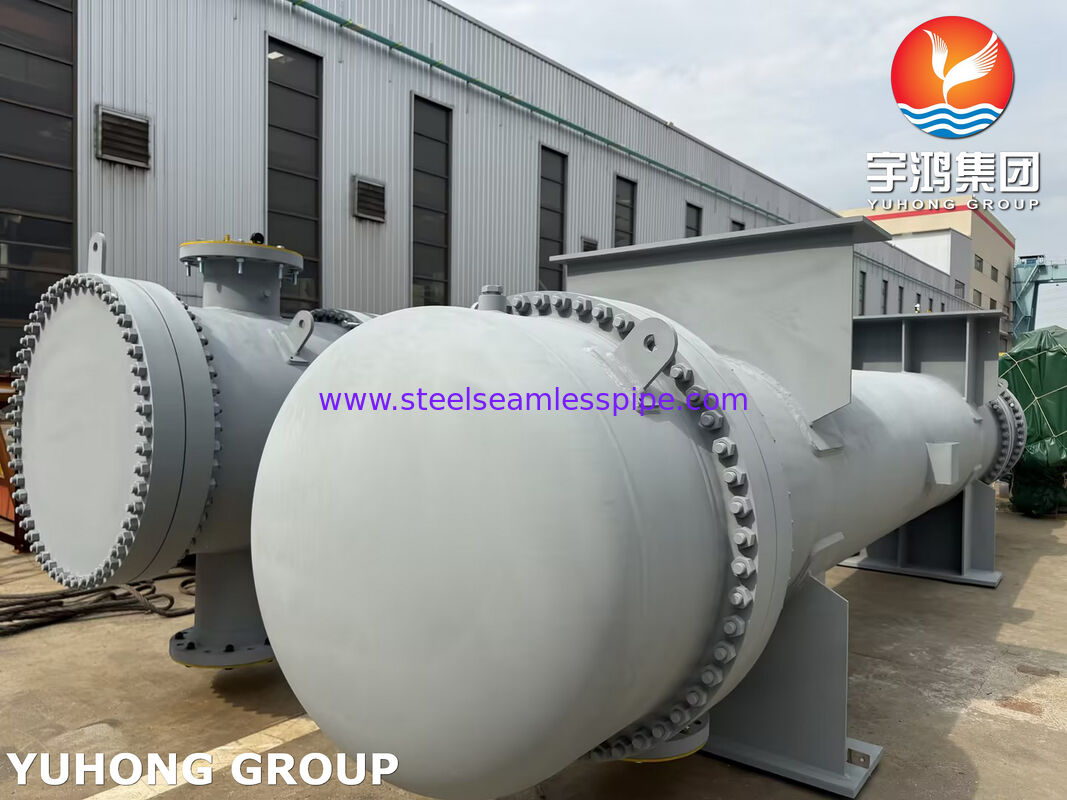

Échangeur de chaleur à feuille de tube fixe en acier inoxydable
Solution complète d'équipement thermique comprenant des tubes ASME SA213 TP304/316L et une feuille de tubes SA182 F304/316L, conçue pour des applications chimiques, alimentaires, pharmaceutiques et de service corrosif.
Groupe Yuhong: solutions complètes pour les échangeurs de chaleur
Yuhong Group Co., Ltd conçoit et fabrique des équipements thermiques de haute qualité, y compriséchangeurs de chaleur en coque et en tube (conceptions d'échangeurs de chaleur TEMA), récipients sous pression et refroidisseurs d'airNous fournissons tous les composants internes essentiels, des tubes simples aux tubes complets.
Focus produit: échangeur de chaleur en acier inoxydable
Cette unité robuste, entièrement en acier inoxydable, est conçue pour un service corrosif exigeant avec les caractéristiques suivantes:
- Matériau de la coque et du canal:Acier inoxydable (finition brillante et recuit)
- Les tubes:ASME SA213 TP304/304L ou TP316/316L en acier inoxydable sans soudure
- Le feuille de feuille:ASME SA182 F304/304L ou F316/316L en acier inoxydable forgé
- Canaux d'arrivée / capot:Déplaçable avec connexion par bride
- Sillons ou supports:d'acier inoxydable pour le montage sur fondations
- Plaque de nom:Clairement marqué avec l'identification du groupe YUHONG
Composants clés et rôles de performance
| Composant | Matériau (typique) | Rôle dans les performances de l'équipement |
|---|
| Tubes d'échangeur de chaleur | La norme ASME SA213 TP304/316L est modifiée. | Surface de transfert de chaleur primaire; transporte le fluide du côté du tube |
| Tubes sans soudure en acier inoxydable | TP304/316L | Matériau de base - résistant à la corrosion, facile à nettoyer, longue durée de vie |
| Feuille d'échangeur de chaleur | SA182 F304/316L (forgé) | Plaque perforée et rainurée qui retient tous les tubes; sépare le côté de la coque du côté du tube |
| Les déflecteurs | Acier inoxydable (304/316L) | Flux direct du côté de la coque à travers les tubes, tubes de soutien contre les vibrations |
| Shell et Channel | Plaque en acier inoxydable | Contient un fluide du côté de la coque; fournit une limite de pression |
| Nozzles ou brides | Acier inoxydable forgé (SA182) | Connexions d'entrée/sortie pour les deux fluides |
| Sillons (supports) | d'acier inoxydable | Poids du récipient de transport; résistance à la corrosion de l'environnement extérieur |
Pourquoi l'acier inoxydable?
L'acier inoxydable (304/304L ou 316/316L) est choisi lorsque:
- Le fluide de procédé estcorrosifs(acides dilués, chlorures, solutions caustiques)
- Pureté du produitest critique (pharmaceutique, alimentaire, boisson, biotechnologique)
- Environnement extérieurest agressif (côté, offshore, usine chimique)
Pour les produits de la sous-cultureajouter du molybdène pour une résistance accrue à la corrosion des crevasses et des fissures dans les services contenant du chlorure.
Points forts techniques
- d'une hauteur n'excédant pas 50 cm3Laminage de précision + soudage des joints d'étanchéité avec test hydrostatique
- Conception résistante à la corrosion:Surfaces mouillées entièrement en acier inoxydable
- Légèreté:Canaux amovibles d'accès à l'extrémité du tube
- Conformité complète à l'ASME:Conception, matériaux et fabrication selon le code ASME
- Traçabilité du matériau:Certificats d'essais au broyeur fournis pour tous les composants
Guide de sélection des conceptions
| Type de conception | Les avantages | Les limites | Le meilleur pour |
|---|
| Carte de feuille fixe | Le coût le plus bas; pas de pièces mobiles internes; compact | Faisceau de tubes non amovible; différentiel thermique limité | Services de nettoyage et de non-encrassement des produits corrosifs |
| Tête flottante | Remuable pour le nettoyage; peut supporter de grandes différences de température | Plus coûteux; plus de fuites potentielles | Services de dépollution; différentiels de température élevés |
| U-Tube | Tubes à feuille unique; le faisceau se dilate librement | Les tubes ne peuvent pas être nettoyés mécaniquement à l'intérieur de la courbe en U | Expansion thermique élevée; pression élevée du côté du tube |
Fourniture uniquement de composants
Composants individuels disponibles pour réparation ou mise à niveau:
- Tubes d'échangeur de chaleur - en acier inoxydable, sans soudure, découpées en longueur
- Tubes à nageoires - pour ajouter de la surface à des faisceaux existants
- Pièces de tubes pour échangeurs de chaleur - en acier inoxydable forgé, perforées et rainurées
- Déchets de tôle, en acier inoxydable
- Parties de coquille et de canal - laminées et soudéses selon les spécifications
Applications typiques
- Traitement chimique:Réchauffement/refroidissement des solvants, acides, bases et solutions salines
- Fabrication pharmaceutique:Circuits d'eau purifiée, refroidissement WFI, contrôle du réacteur
- Produits alimentaires et boissons:Pasteurisation, refroidissement du jus, chauffage par solution CIP
- Biotechnologie:Contrôle de la température du fermentateur, préparation de tampons
- Génération d'énergie électrique:Chauffe-eau déminéralisés, refroidisseurs d'échantillons
- Marine:Systèmes de refroidissement central (circuits d'eau douce)
Industries desservies
| Le secteur industriel | Un service typique | Le choix du matériau |
|---|
| Produits chimiques | Chauffage/refroidissement par acide/caustique | Acier inoxydable 316L |
| Produits pharmaceutiques | Refroidissement par WFI, condensation à vapeur pure | 316L, électropoli |
| Aliments et boissons | Pasteurisation, CIP | D'une teneur en aluminium inférieure ou égale à 30% |
| Le pouvoir | Appareils de chauffage de l'eau pour mine, refroidisseurs d'échantillons | D'autres produits |
| Les autres produits | Systèmes d'eau ultra-pure | 316L, électropoli |
Assurance qualité
Chaque échangeur de chaleur comporte une documentation complète:
- Certificats d'essai de broyeur (MTC) pour tous les composants de maintien de la pression
- Rapport d'essai hydrostatique - côté du tube et côté de la coque
- Rapport d'inspection dimensionnelle
- Spécification de la procédure de soudage et qualification du soudeur
- Photo de la plaque d'immatriculation
- Inspection facultative par un tiers (SGS, BV, TÜV, Lloyds)
