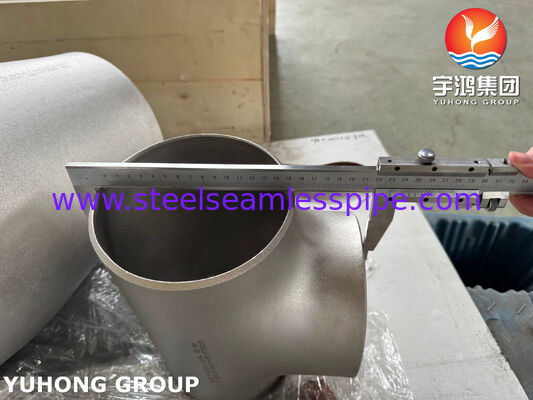

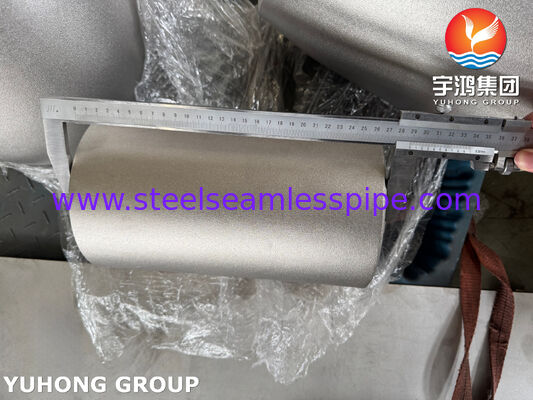

Té égal ASTM B366 N08810 Incoloy 800H
Le té égal ASTM B366 N08810 Incoloy 800H est un raccord de tuyauterie en alliage de nickel forgé, fabriqué en usine, conçu pour les dérivations dans les systèmes de tuyauterie à haute température.
Le raccord est fabriqué à partir de UNS N08810 / Incoloy 800H, un alliage de nickel-fer-chrome avec une teneur contrôlée en carbone et en aluminium-titane pour les applications à température élevée. L'Incoloy 800H est couramment fourni pour les applications où la température, l'oxydation, la carburation et les performances mécaniques à long terme sont des considérations importantes.
ASTM B366/B366M couvre les raccords en nickel et en alliage de nickel forgés pour la tuyauterie sous pression, y compris les tés fabriqués pour les applications de soudage bout à bout. Les raccords WP sont associés à des normes dimensionnelles telles que ASME B16.9 et B16.11.
Le té égal possède trois sorties de même diamètre nominal de tuyau et est utilisé pour créer une dérivation à 90 degrés à partir du parcours principal de la tuyauterie.
Spécifications du produit
| Article |
Spécification |
| Produit |
Té égal en alliage de nickel |
| Type de raccord |
Té égal / Té à souder bout à bout |
| Norme |
ASTM B366/B366M |
| Matériau |
Alliage de nickel-fer-chrome |
| UNS |
N08810 |
| Alliage |
Incoloy 800H |
| Norme dimensionnelle |
ASME B16.9 le cas échéant |
| Construction |
Forgé |
| Connexion |
Soudage bout à bout |
| Taille |
Personnalisé / Selon dessin |

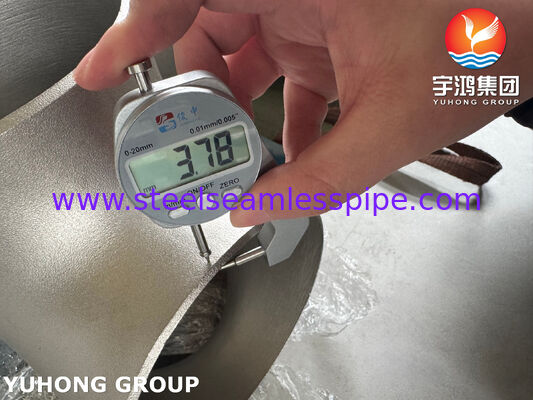

| Épaisseur de paroi |
SCH 5S, 10S, 40S, 80S et personnalisé |
| Préparation des extrémités |
Biseauté / Selon ASME B16.25 ou exigence du projet |
| Traitement thermique |
Selon les exigences applicables de l'ASTM B366 |
| Inspection |
Dimensionnelle, chimique, mécanique et CND selon spécification |

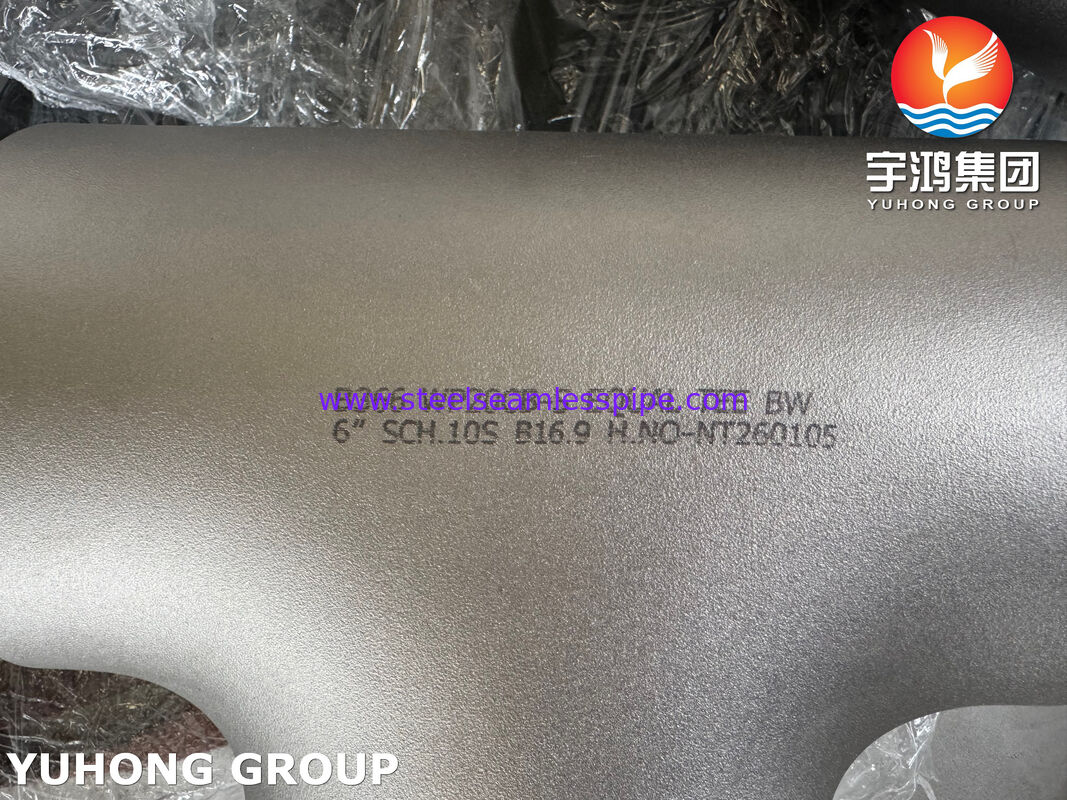

| Marquage |
Norme, nuance, taille, numéro de coulée et marque du fabricant |
Matériau : UNS N08810 / Incoloy 800H
L'UNS N08810 est communément appelé alliage INCOLOY 800H. Il appartient à la famille des alliages de nickel-fer-chrome.
L'alliage a une chimie nominale basée sur environ :
| Élément |
Plage typique ASTM / Alliage |
| Ni |
30,0-35,0 % |
| Cr |
19,0-23,0 % |
| Fe |
Équilibre |
| C |
0,05-0,10 % |
| Mn |
≤ 1,50 % |
| Si |
≤ 1,00 % |
| Al |
0,15-0,60 % |
| Ti |
0,15-0,60 % |
| Al + Ti |
0,30-1,20 % |
| Cu |
≤ 0,75 % |
| S |
≤ 0,015 % |
La plage de carbone contrôlée et les exigences de taille de grain distinguent le 800H de l'alliage 800 standard. Special Metals identifie le N08810 comme l'alliage INCOLOY 800H et le N08811 comme l'alliage INCOLOY 800HT.
N08810 vs N08811
| Nuance |
UNS |
Nom commercial |
Différence clé |
| N08800 |
UNS N08800 |
Incoloy 800 |
Alliage de base 800 |
| N08810 |
UNS N08810 |
Incoloy 800H |
Carbone et taille de grain contrôlés |
| N08811 |
UNS N08811 |
Incoloy 800HT |
Plage Al + Ti plus restrictive |
Processus de fabrication
Le té égal ASTM B366 N08810 peut être fabriqué par formage à chaud contrôlé et d'autres opérations de formage autorisées en fonction de la taille du raccord, de l'épaisseur de paroi et de la classe de construction.
Les étapes de fabrication typiques comprennent :
- Inspection de la matière première en alliage de nickel
- Identification du matériau et traçabilité de la coulée
- Découpe
- Formage / Façonnage à chaud
- Formation de la dérivation du té
- Traitement thermique
- Usinage du biseau d'extrémité
- Inspection dimensionnelle
- Inspection de surface
- CND si spécifié
- Marquage
- Inspection finale et emballage
ASTM B366 autorise les opérations de formage, y compris le martelage, le pressage, le perçage, l'extrusion, le refoulement, le laminage, le cintrage et d'autres procédés de fabrication applicables.
Applications
Les tés égaux ASTM B366 N08810 Incoloy 800H peuvent être spécifiés pour les systèmes de tuyauterie utilisés dans :
Traitement pétrochimique
- Traitement des hydrocarbures
- Tuyauterie de procédé à haute température
- Systèmes de raffinerie
- Tuyauterie associée aux fours
Traitement chimique
- Lignes de procédé chimique à haute température
- Environnements de procédé corrosifs
- Systèmes de gaz de procédé
Traitement thermique et fours industriels
- Tuyauterie de four à haute température
- Équipement de traitement thermique
- Systèmes de procédé de four
Équipement énergétique et de procédé
- Tuyauterie à haute température
- Systèmes liés à la vapeur
- Tuyauterie associée aux échangeurs de chaleur
- Équipement de traitement thermique industriel
La famille 800H/800HT est spécifiquement utilisée lorsque les performances mécaniques à température élevée et la résistance à l'oxydation ou à la carburation sont des considérations de conception pertinentes.
