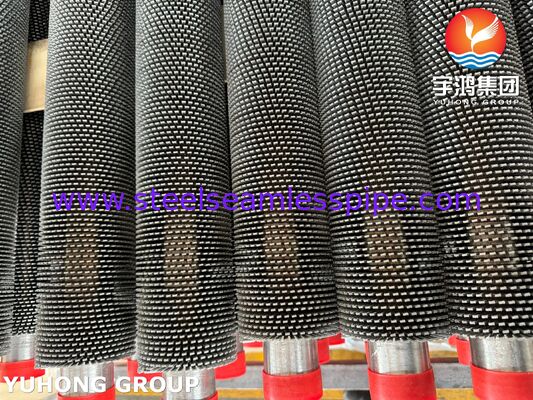

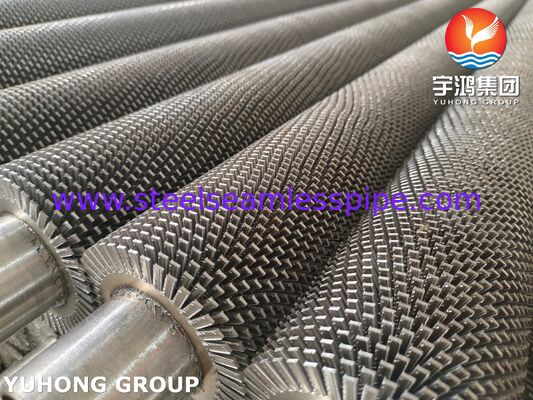

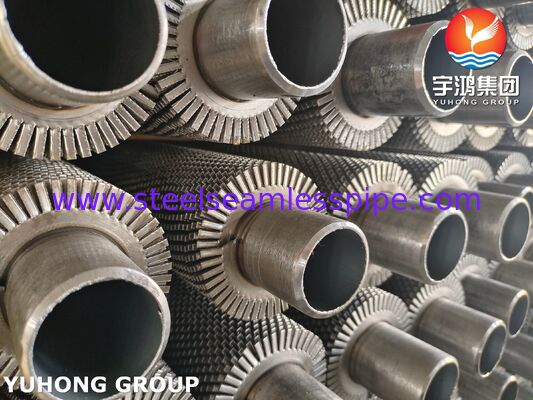

Tubes à nageoires dentelées pour harpes HRSG, superchauffeur, économiseur, évaporateur

Les tubes à nageoires serrées sont des composants critiques à haut rendement dans les générateurs de vapeur de récupération thermique (HRSG), maximisant la surface de transfert de chaleur pour les économiseurs, les évaporateurs,et superchauffeurs dans les centrales électriquesCes tubes, souvent soudés à haute fréquence avec des serrations (ailerons segmentés), réduisent la taille totale de l'équipement, améliorent le transfert de chaleur du côté du gaz et gèrent efficacement les gaz de combustion à haute température.

Le groupe Yuhong est spécialisé dans la fabrication de tubes à nageoires dentelées et a longtemps fourni des marchés au Moyen-Orient, en Amérique du Sud, en Afrique, en Europe et dans d'autres régions.Nous pouvons fournir des services d'assemblage pour les Harpes., ainsi que des instructions d'installation sur place.

• Économisateurs (préchauffants):Situés dans la partie la plus froide, en aval, ces tubes préchauffent l'eau d'alimentation en utilisant une chaleur de basse qualité.
• Évaporateurs:Ces tubes convertissent l'eau préchauffée en vapeur saturée. Ils sont fréquemment utilisés dans le "mur d'eau" ou le plancher du HRSG, où une haute conductivité thermique est requise.
• Les surchauffeurs:Placés dans le flux de gaz le plus chaud, ces tubes augmentent la température de la vapeur saturée au-dessus du point de saturation, ce qui nécessite souvent un matériau durable pour gérer le gaz à haute température.où les nageoires dentelées aident à répartir la chaleur efficacement.

• Matériau:Fabriqué fréquemment à partir d'acier au carbone, d'acier allié ou d'acier inoxydable pour résister à des environnements durs, à haute température et à haute pression.
• Conception:La conception dentelée (également appelée segmentée) décompose la couche limite du gaz de combustion, améliorant les coefficients de transfert de chaleur par rapport aux nageoires solides.
• Fabrication:Le soudage par résistance électrique à haute fréquence est utilisé pour attacher la nageoire au tube de base, assurant une liaison métallurgique sûre et des performances thermiques fiables.
• Le commandant Harps:Ces tubes sont généralement disposés en modules verticaux ou horizontaux (harpes) et reliés par des en-têtes avec des tuyaux croisés.

Pour obtenir un devis précis pour les tubes à nageoires dentelées, vous devez fournir leles spécifications du tube de base (DO, épaisseur de paroi, matériau et longueur totale), les spécifications des nageoires (hauteur, épaisseur, densité et matériau) et la quantité totaleLes détails techniques essentiels comprennent le motif de serrage, les longueurs requises de l'extrémité plane et les normes de conception pertinentes.

• Spécifications du tube de base:Diamètre extérieur (OD) et épaisseur de paroi (WT) (par exemple, 25,4 mm OD x 2,77 mm WT ou 1'' OD x 12 BWG).
• Matériau du tube:Grade (par exemple, SA106 Gr.B, acier inoxydable TP304H, acier allié T11/T22).
• Longueur du tube:Longueur totale et longueur spécifique des extrémités simples (sans nageoires).
• Dimensions des ailerons:La taille de la nageoire (par exemple, 15,88 mm), l'épaisseur (par exemple, 1,0 mm) et le type.
• Densité des nageoires:les nageoires par pouce (FPI) ou par pas (par exemple, 6 mm).
• Modèle de serrage:Nombre de segments ou largeur de dentelle.
• Matériau des nageoires:Acier au carbone, acier inoxydable ou acier allié.
• Quantité:Nombre total de tubes ou longueur totale en mètres/pieds.
• Normes applicables:Par exemple, les normes ASME, EN ou GB.
