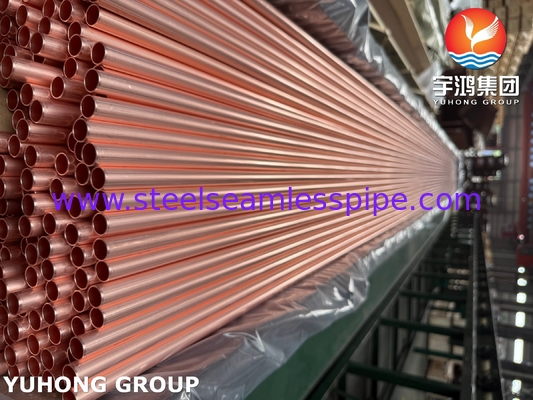

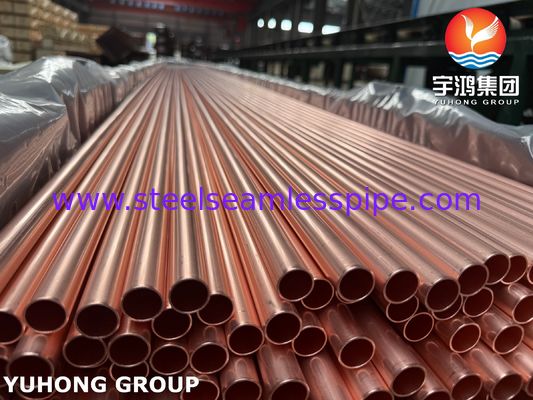

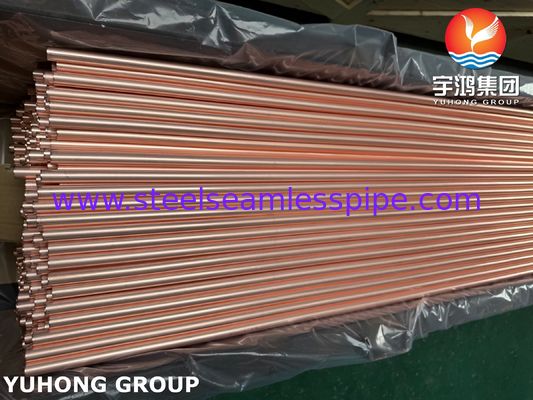

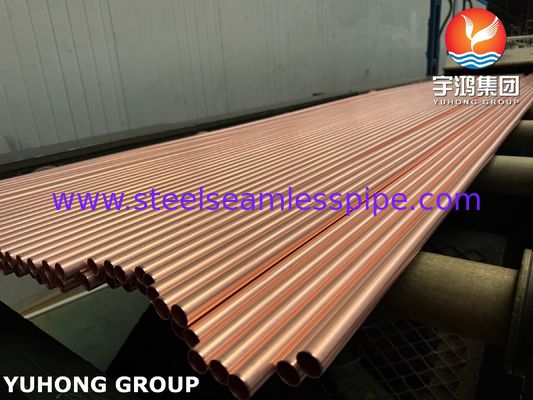

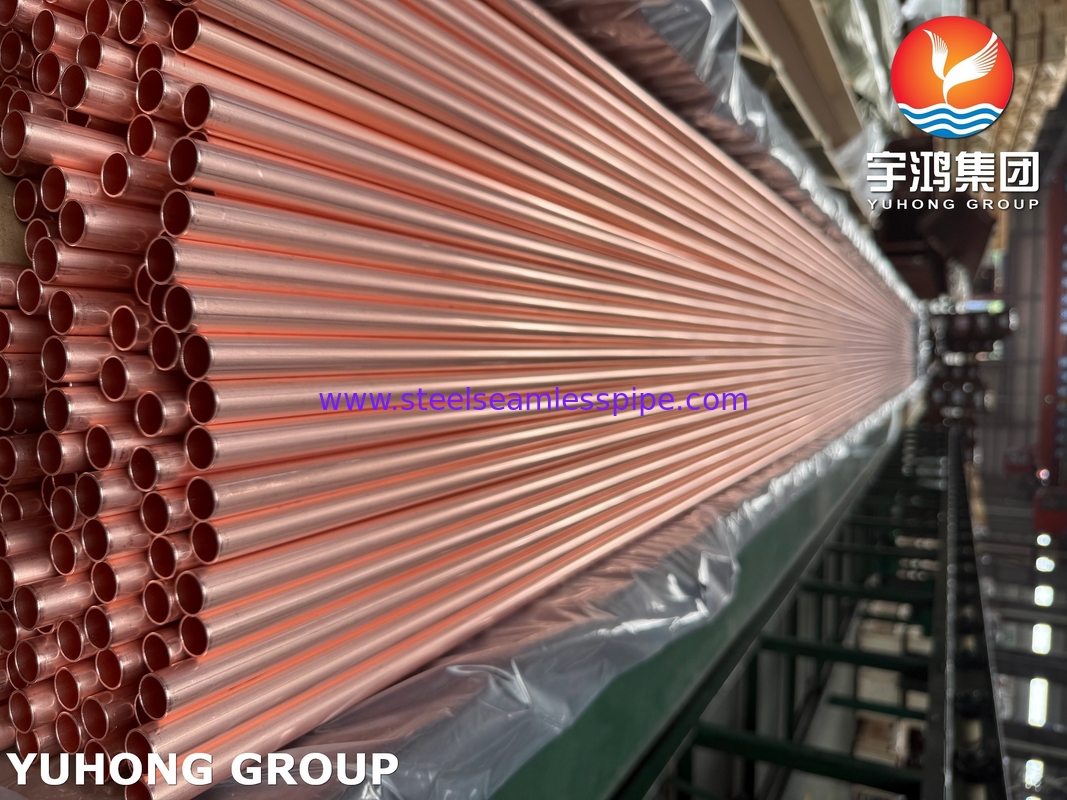

ASTM B111 / ASME SB111 Tube en cuivre C12200 pour condenseur et échangeur de chaleur

ASTM B111 / ASME SB111 C12200 Tubes en cuivre pour les applications dans les condensateurs et les échangeurs de chaleur

Pour l'utilisation dans les machines à coudreest une norme élaborée par l'American Society for Testing and Materials qui spécifie spécifiquement les exigences techniques pour la composition chimique, les propriétés mécaniques,tolérances dimensionnelles, des essais non destructifs, des essais hydrostatiques et d'autres aspects des tubes sans soudure en cuivre et en alliage de cuivre utilisés dans la fabrication de condensateurs, d'évaporateurs et d'échangeurs de chaleur.C12200est un grade spécifique d'alliage de cuivre spécifié dans la présente norme, appartenant au cuivre désoxydé au phosphore, qui est un cuivre sans oxygène à faible résidu de phosphore.

Pourquoi le tube de cuivre ASTM B111 C12200 est-il largement utilisé dans l'industrie des échangeurs de chaleur?

• Excellente conductivité thermique:Le cuivre a une excellente conductivité thermique, dépassant seulement l'argent, tandis que le tube de cuivre C12200 a un coefficient de conductivité thermique très élevé (environ 391 W/m · K),qui est l'avantage principal de le faire un tube d'échange de chaleur tel que le condenseur et tube d'échange de chaleur, capables de transférer efficacement la chaleur.
• Bonne résistance à la corrosion:Le tube de cuivre C12200 a non seulement une bonne résistance à la corrosion et peut maintenir d'excellentes performances dans l'eau douce et dans l'eau de condensation à vapeur,mais présente également une bonne résistance à la corrosion par élimination du zinc et à la fissuration par corrosion par contrainte, qui sont tous deux dus à l'élément phosphoreux.La résistance à la corrosion par élimination du zinc est un avantage significatif du phosphore contenant du cuivre désoxydé tel que C12200 par rapport au cuivre sans oxygène tel que C10200/C10100. dans les milieux contenant de l'oxygène et du dioxyde de carbone dissous dans l'eau saumâtre, l'eau de mer ou certains produits chimiques de traitement de l'eau,Les tubes ordinaires en cuivre-nickel sont sujets à l'élimination du zinc en raison de la dissolution sélective du zinc.Le phosphore contenu dans le C12200 peut empêcher efficacement cette forme de corrosion,tout en améliorant également la résistance à la corrosion par contrainte et à la fissuration des tuyaux en cuivre dans des environnements spécifiques tels que l'ammoniac.
• Bonne performance de soudage et de brasage:La présence de phosphore améliore les performances de soudage et de brasage des tubes en cuivre, ce qui facilite la connexion des plaques de tubes lors de la fabrication des échangeurs de chaleur.

• Bonnes propriétés mécaniques et de traitement:Les tubes en cuivre C12200 ont une résistance, une dureté et une ductilité suffisantes, ce qui les rend faciles à plier, à dilater et à former pour répondre aux exigences d'installation.

• Bonne ductilité et ténacité:Les tubes en cuivre C12200 peuvent maintenir une bonne ténacité même à basse température.

• Conductivité:En raison de la présence d'impuretés de phosphore, bien que la conductivité du tube de cuivre C12200 soit légèrement inférieure à celle du cuivre sans oxygène tel que C10200/C10100,sa conductivité est encore très élevée, environ 85­90% de CACI, ce qui est suffisant pour répondre aux besoins de la grande majorité des applications d'échange de chaleur.

ASTM B111 C12200 Tubes de cuivre chimiquesComposition

Quelle est la différence entre le tube de cuivre ASTM B111 C12200 et les autres tubes de cuivre?

• Vs C11000 (cuivre électrolytique résistant au cuivre):Le C11000 a une teneur en oxygène plus élevée (0,02% -0,04%), ce qui peut entraîner une fragilité de l'hydrogène dans les atmosphères réductrices telles que l'hydrogène,et sa résistance à la corrosion par élimination du zinc n'est pas aussi bonne que C12200. C12200, grâce à un traitement de désoxydation, évite les problèmes de fragilité de l'hydrogène et a une meilleure résistance à l'élimination du zinc, ce qui en fait un meilleur choix pour les tubes de condensation.
• Vs C10200/C10100 (cuivre sans oxygène):Le cuivre sans oxygène a la plus haute conductivité électrique et thermique, proche de 100% IACS, et une bonne résistance à la fragilité de l'hydrogène.mais sa résistance à la corrosion par élimination du zinc n'est pas aussi bonne que celle du C12200. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• Tubes en alliage VS cuivre-nickel (tels que le laiton naval C44300, le laiton d'aluminium C68700, le CuNi 70/30, le CuNi 90/10):Ces tubes en cuivre allié ont une meilleure résistance à la corrosion dans l'eau de mer ou dans des environnements plus difficiles, en particulier en termes de résistance à l'érosion et de résistance à la corrosion de l'eau de mer.mais une conductivité thermique inférieure à C12200 et des coûts de production plus élevés. Le C12200 est plus rentable dans l'eau douce, l'eau saumâtre ou l'eau de mer relativement douce.

Dans quelles industries les tubes en cuivre ASTM B111 C12200 sont-ils principalement utilisés?

• Condensateur de centrale électrique: Il s'agit de l'application la plus large et la plus classique des tubes en cuivre ASTM B111 C12200, principalement utilisés pour condenser et renvoyer la vapeur d'échappement de la turbine.

• Condensateurs et échangeurs de chaleur pour navires: les tubes de cuivre ASTM B111 C12200 peuvent être utilisés pour la condensation et divers systèmes de refroidissement dans les centrales électriques de navires.

• Échangeurs de chaleur dans les procédés pétrochimiques, chimiques et industriels: ASTM B111 C12200 peut être utilisé pour le refroidissement des fluides de processus, des milieux de chauffage, etc.

• Évaporateurs et condensateurs dans les systèmes CVC, en particulier dans les refroidisseurs et les grands systèmes.

• Équipement de réfrigération: tels que les composants d'échange de chaleur pour les grands entrepôts frigorifiques et les machines de réfrigération industrielle.

• Autres applications d'échange de chaleur nécessitant une conductivité thermique élevée, une résistance à la corrosion et une bonne formabilité.

Résumé:

Le tube en cuivre sans couture ASTM B111 C12200 (dépollué de cuivre au phosphore par DHP) est rentable et présente une excellente conductivité thermique, une pureté élevée et une inerté biologique.excellente ductilité et formabilité, et aucun risque de maladie de l'hydrogène, ce qui le rend largement utilisé dans les systèmes de réfrigération, les systèmes d'eau potable, les systèmes de chauffage à basse pression,et échangeurs de chaleur industriels généraux qui manipulent des supports non corrosifs.

Cependant, l'ASTM B111 C12200 présente une très faible résistance à la corrosion par érosion et une très faible résistance à la corrosion par dézincification, et présente une faible résistance mécanique.lorsque l'on choisit d'utiliser des tubes en cuivre sans couture ASTM B111 C12200, il est nécessaire de limiter strictement son environnement d'utilisation, tel que l'eau propre, les fluides non oxydants, pas de particules solides, faible débit, pas d'ions chlorure, pas d'ammoniac, etc.Une fois ces limites dépassées, ou des ions chlorure ou des débits élevés apparaissent, il faut utiliser du laiton d'aluminium (C68700), du laiton naval (C44300) ou un alliage cuivre-nickel (C70600, C71500).
